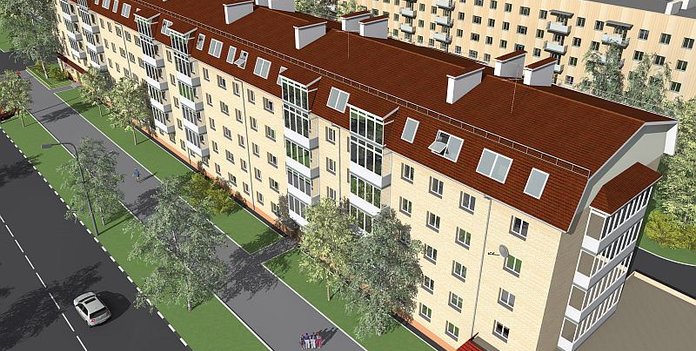

Реконструкция 5 –этажного жилого дома (проект)

Район
г. Ярославль
Год строительства
Проект
Размеры
14.54х96.54х3м
Полезная площадь
2015 кв.м
Кол-во квартир:
17 шт.
Особенности
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры: 14.54 х 96.54 х 3 (h)м (h - высота до низа несущих конструкций)
Площадь квартир: 905 кв.м
Высота этажа в чистоте: 3 м
Окна: 940 х 1400 мм
Балконы: из металлоконструкций с остеклением однокамерными стеклопакетами
Жилой фонд:  1-комнатных–6 шт.
2-комнатных–6 шт.
3-комнатных–5 шт.

Ограждающие конструкции:



Кровля - утеплитель из стекловолокна, металлочерепица

Стены - минватные плиты

Информация

Климатические условия строительства

Снеговой район: IV
Ветровой район: I
Сейсмонагрузка: до 6 балллов

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

Надстройка жилого мансардного этажа на существующем жилом доме позволяет:

ДЕВЕЛОПЕРУ - повысить экономическую отдачу своего проекта за счет продажи дополнительных квартир

УПРАВЛЯЮЩЕЙ КОМПАНИИ – привлечь дополнительные средства для капремонта и обслуживания домов

Хочу такое здание

Детали проекта мансардной надстройки

Проект выполнен по заказу управляющей компании из г.Ярославль, плинирующей реализацию масштабной программы по надстройке мансардных этажей  с целью  дальнейшей реализации жилых квартир  для привлечения средств на проведение капитального ремонта домов.

Одноэтажный каркас мансарды запроектирован на базе конструктивной системы СТИЛТАУН.

Несущие стойки  из стальных холодногнутых профилей высотой 150 мм установлены с рядовым шагом0.6м и расположены в продольном и поперечном направлениях:

- по внешним стенам,

- по средней продольной перегородке ,

- по поперечным перегородкам,примыкающим к лестничным клеткам.

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

План мансардного этажа

Мансардная кровля - из металлочерепицы с организованным наружным водостоком. На кровле предусмотрена система снегозадержания. В качестве утеплителя предполагается применить минеральную вату из стеклянного волокна ISOVER.

Проект предусматривает  устройство мансардных окон и балконов, остекленных однокамерными стеклопакетами.

Не несущие перегородки выполнены по системе "ТИГИ-Кнауф".

Другие проекты

2-этажная надстройка гостиницы
г.Воронеж
2016
12,02 х 20,5 х 7,15 м
~565 кв.м
Открыть проект
Мансарда
Ярославская область
2012 г.
12 * 26 * 2,3 (h) м
312 кв.м
Открыть проект

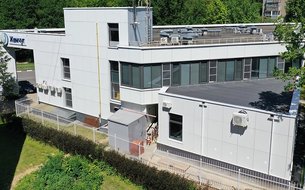

Реконструкция медицинского центра
