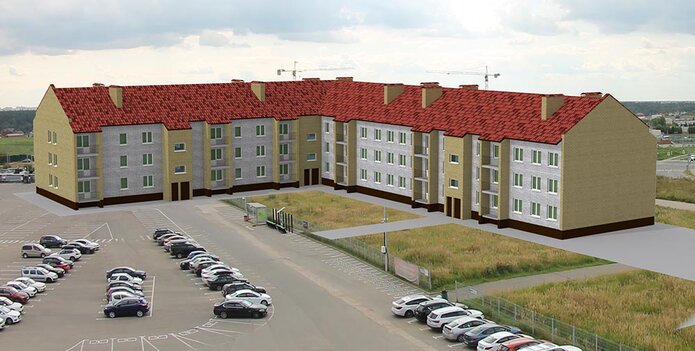

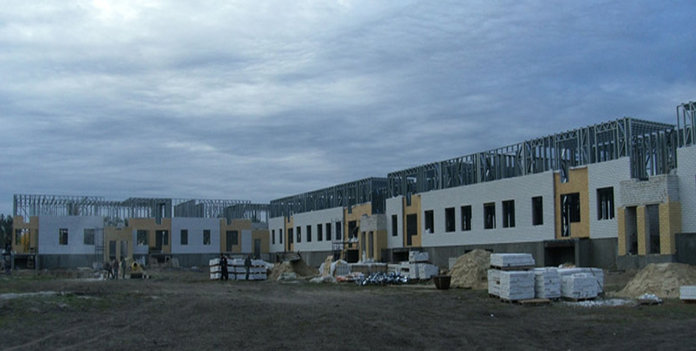

Жилой 3-этажный 84-квартирный многосекционный дом

Район
Воронежская область, пос.Поворино
Год строительства
2012 г.
Размеры
48 х 93 х 13.6 м
Полезная площадь
2143 кв.м (жилая)
Этажность
3
Количество квартир:
84
Особенности
Перекрытие
Тип каркаса

Характеристики

Наименование Параметр Значение

Характеристики здания

Размеры: 48 х 93 х 13.6 (h)м (h - высота в коньке)
Высота этажей: 2.85 м
Технико-экономические показатели

Площадь застройки:

1777,7 м2
Площадь здания общая: 4433 м2
Площадь жилая:

2142,69 м2

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: II ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Огнестойкость

Здание относится ко II степени огнестойкости, класс по функциональной пожарной опасности – Ф1.3.

Предел огнестойкости стен и перекрытий металлокаркасных домов СТИЛТАУН с пенобетоном - REI90 (по результатам огневых испытаний ИЦ "Огнестойкость")

Преимущества

- Унифицированность и полная заводская готовность конструкций к монтажу
- Сокращение сроков строительства в 1.5 – 2 раза

Хочу такое здание

Описание проекта

План типового этажаЗдание трехэтажное, четырехподъездное, имеет Г-образную форму.

Фасады здания могут быть решены с учетом эстетики существующей застройки.

Здание относится ко второму уровню ответственности по СНиП 2.01.07-85.

Количество квартир – 84

Конструктив здания СТИЛТАУН ® позволяет легко варьировать решения по внутренней планировке этажей по усмотрению застройщика.



Конструктивные решения

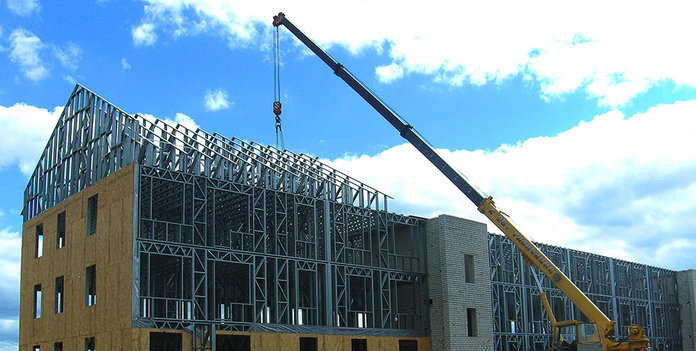

Конструктивная схема здания: каркас из холодногнутых С-образных профилей из оцинкованной стали, монолитная железобетонная плита перекрытия толщиной 90мм (бетон марки В25) по несущим фермам из С – образных профилей. Наружные и несущие внутренние стены - каркасные, ширина профиля 150мм с заполнением пенобетоном. Каркас наружных стен обшит с наружной стороны OSB, с внутренней – гипсокартоном. Каркас несущих внутренних стен обшит с двух сторон гипсокартоном. Кровля - двухскатная, холодная, покрытие – металлочерепица, утепление выполнено по чердачному перекрытию.

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 гр/кв.м.
