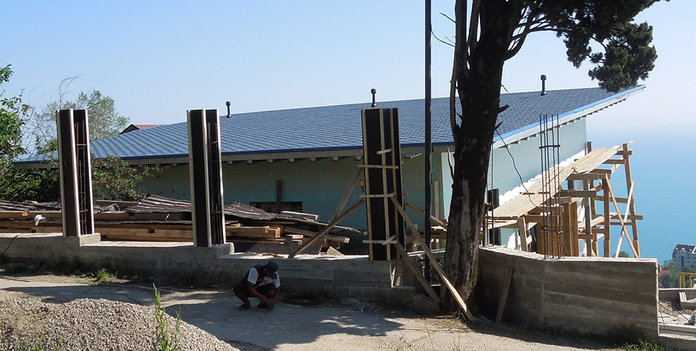

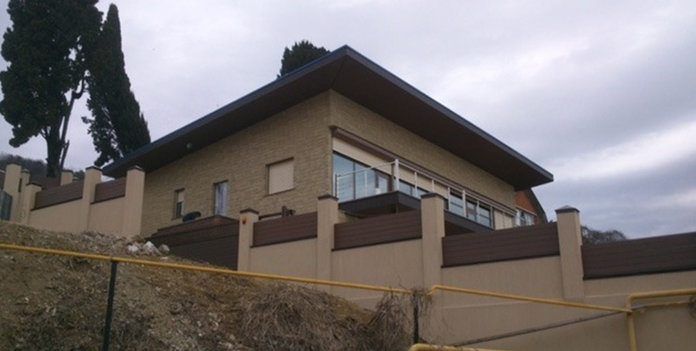

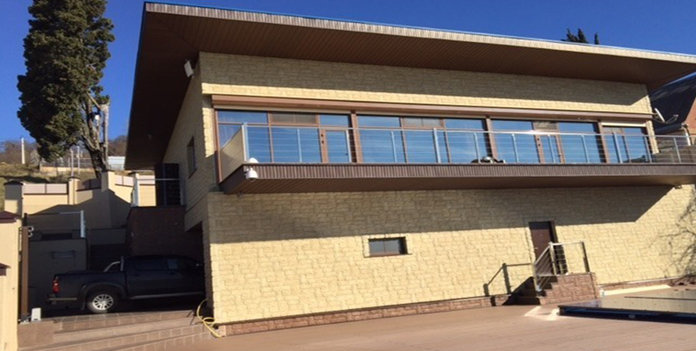

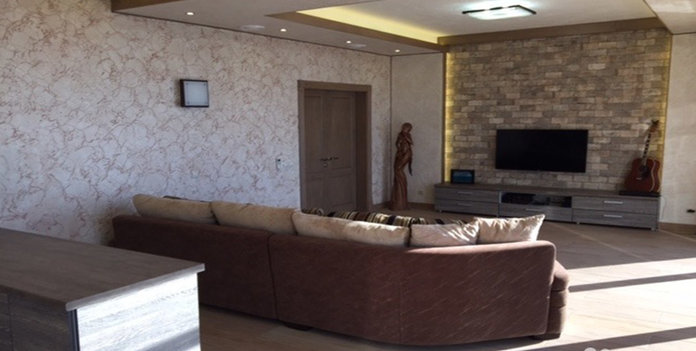

Жилой дом наращиваемой этажности

Район
Краснодарский край, г.Сочи
Год строительства
2013 г.
Размеры
11.24м х16.05х3.1 м
Полезная площадь
227,5 кв.м
Этажность
1 (с возможностью надстройки)
Особенности
Другие опции
Сейсморайон
Тип каркаса

Характеристики

Параметр Значение

Размеры в плане:

11.24м х16.05х3.1 (h)м (h - высота до низа несущих конструкций)
Терраса: 3.0х15.7м.

Кровля:

односкатная, покрытие катепал, гидроизоляционная пленка по фанере 20мм

Информация

Климатические условия строительства

Снеговой район: II
Ветровой район: III
Сейсмичность: 9 баллов

Особенности
  • Здание запроектировано с учетом особых геодезических условий участка строительства (горный рельеф местности и высокая сейсмичность).
  • Конструктивно предусмотрена надстройка второго этажа

Конструктивные решения здания жилого дома наращиваемой этажности

СТИЛТАУН

Основные несущие конструкции, обрешётка кровли, связи вертикальные и горизонтальные - из холодногнутых стальных оцинкованных профилей.

Кровля: ферменные конструкции, установленные с шагом 600 мм., обрешетка-шляпный профиль из оцинкованной стали.

Материал несущих конструкций: сталь марки С345 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м.

Буклет Стилтаун

1
СТИЛТАУН

Основные несущие конструкции, обрешётка кровли, связи вертикальные и горизонтальные - из холодногнутых стальных оцинкованных профилей.

Кровля: ферменные конструкции, установленные с шагом 600 мм., обрешетка-шляпный профиль из оцинкованной стали.

Материал несущих конструкций: сталь марки С345 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м.

Буклет Стилтаун

Хочу такое здание

Описание проекта

План цокольного этажаЖилой дом представляет собой каркасное здание с техподпольем и террасой.

Уровень ответственности по СНиП 2.01.07-85*: II.

Степень огнестойкости: II.

Класс по функциональной пожарной опасности: Ф1.3.

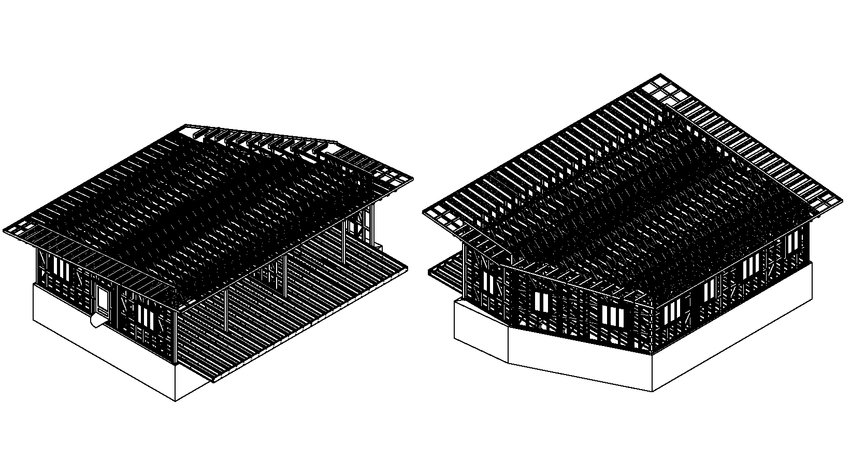

План жилого этажаКонструктивная схема здания: каркас из холодногнутых С-образных профилей из оцинкованной стали; перекрытие из холодногнутых С-образных профилей из оцинкованной стали, фермы покрытия из гнутого оцинкованного С-образного профиля с шагом 600мм.

Перекрытие – балки высотой 300мм с заполнением из минераловатных плит толщиной 150мм (плотность 140кг/ куб.м), установленные с шагом 600мм, снизу подшиты двумя слоями гипсокартона 12.5мм, сверху ЦСП-20.

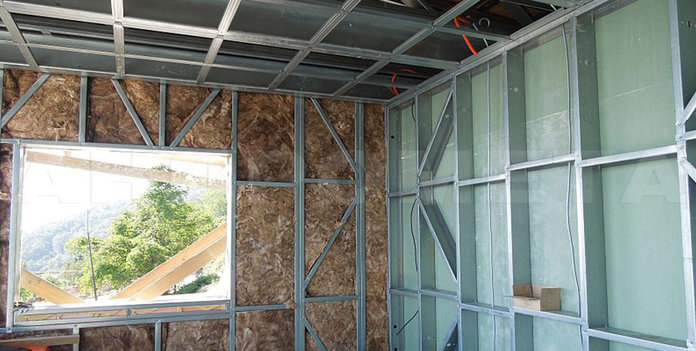

Наружные стены – каркасные, с заполнением из минераловатных плит толщиной 50мм (плотность 50-60кг/куб.м). Каркас стен обшит с наружной стороны ЦСП-12, с внутренней – двумя слоями гипсокартона 12.5мм.

Несущие внутренние стены - каркасные, с заполнением из минераловатных плит (плотность 50-60кг/куб.м) и облицовкой двумя слоями гипсокартона 12.5мм с каждой стороны.
