Автономный доильный модуль

Район
Калужская область
Год строительства
2013
Размеры
16 * 32 * 3,5 м
Полезная площадь
512 кв.м
Этажность
1
Заказчик:
ООО «Стрельня»
Тип каркаса

Характеристики

Параметр Значение
Размеры 16 * 32 * 3,5 (h)м (h - высота до низа несущих конструкций)
Пролеты: 1
Шаг рам: 4,0 - 4,5 – 6,5 – 6,5 – 6,5 – 4,0 м
Навесы по торцам (входят в общий размер здания): 2х(16х4)м (размеры в плане)
Кровля: двускатная, уклон 20%
Окна: ленточные, поликарбонат, 24х1,2(h) м – 2 шт.
Ворота: 3,88х3,3(h) м – 2 шт.
Двери: 0,9х2,1(h) м – 2 шт.; 1,2х2(h) м – 4 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Особенности

Навесы по торцам (входят в общий размер здания): 2х(16х4)м (размеры в плане)

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Огнестойкость - R15 без дополнительной защиты (заключение ВНИИПО)

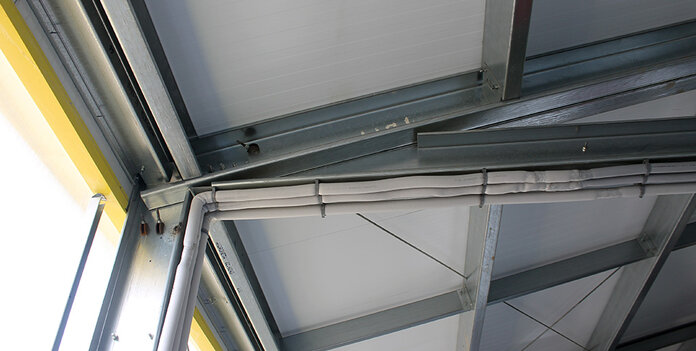

Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Всесезонность строительства

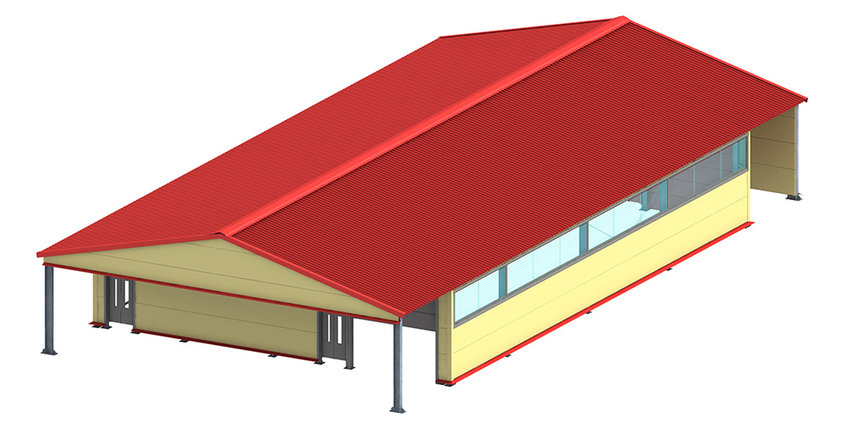

Конструктивные решения здания доильного модуля

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

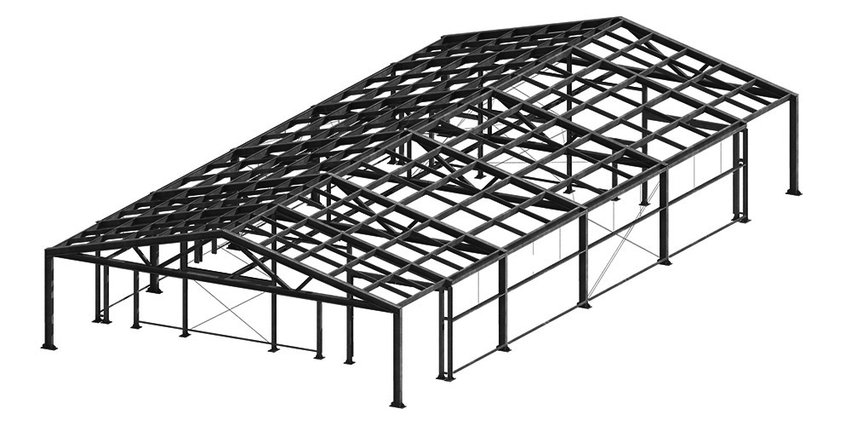

Каркас серии СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)



1
2
Ограждающие конструкции:

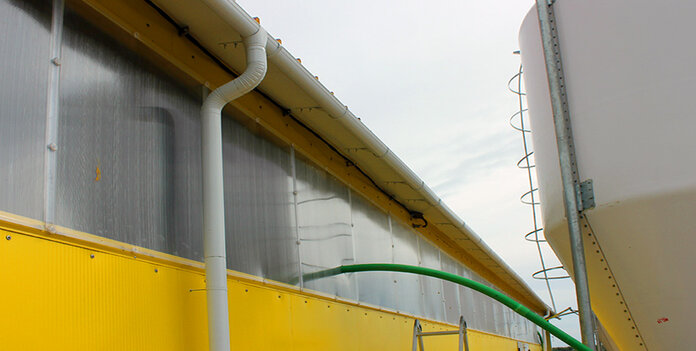

  • Кровля и стены здания: сэндвич-панель ППУ толщиной 80 мм
  • Навес: профилированный лист

«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Хочу такое здание

Отзыв заказчика

Агропредприятие молочного направления ООО «Стрельня» ведет внедрение передовых технологий производства. Для размещения сложного оборудования было необходимо здание в строгом соответствии с техническими требованиями его эксплуатации. Проектный отдел ООО «Андромета» разработал проект нашего здания, учитывая все особенности автоматизированного доильного комплекса. Качество металлоконструкций нас полностью устроило..
ООО «Стрельня»
А.В.Саяпин - генеральный директор

О проекте доильного модуля

В 2013 году «Андромета» выполнила очередной заказ животноводческого предприятия из Калужской области - на проектирование и производство здания для размещения  автоматизированного доильного модуля.  Несмотря на относительно небольшие размеры  здания, для нас это был интересный и ответственный проект, поскольку он был связан с внедрением новейшего высокотехнологичного оборудования в сельскохозяйственную отрасль.

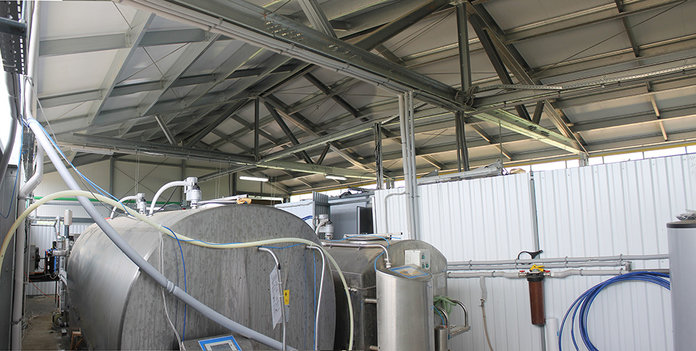

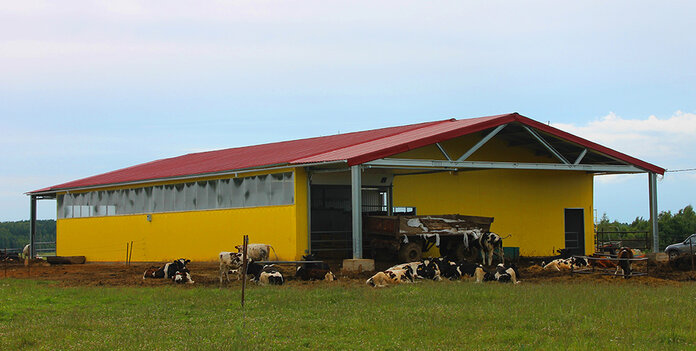

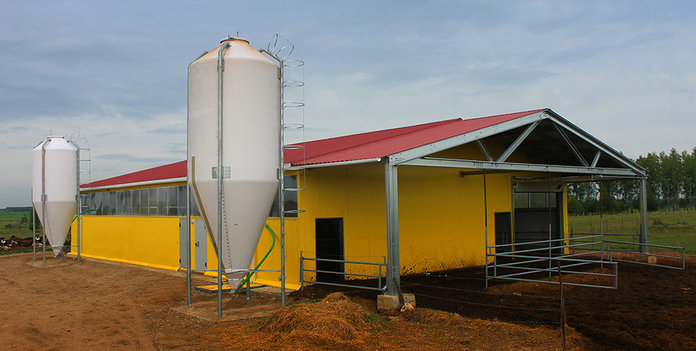

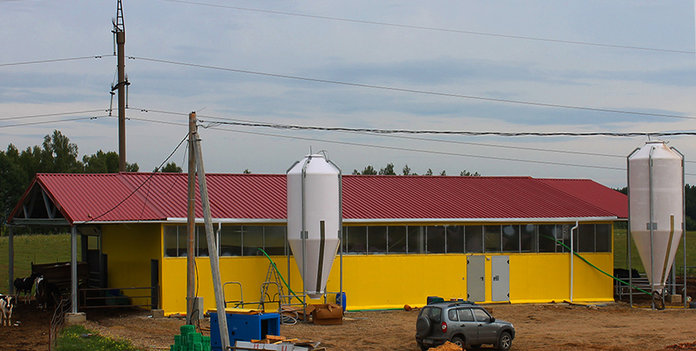

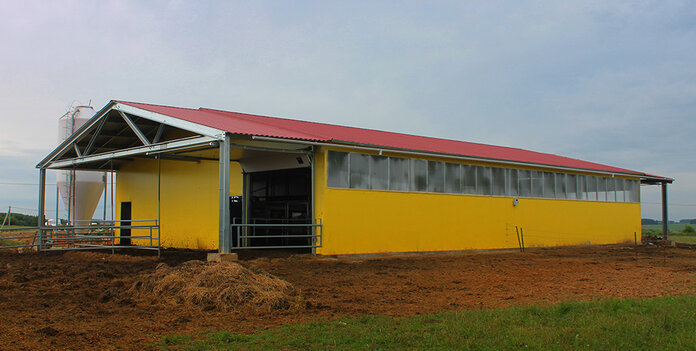

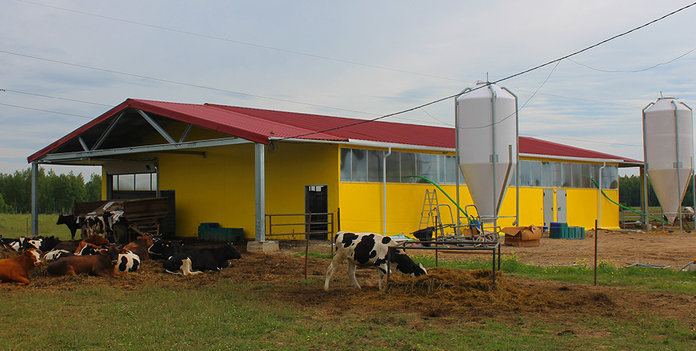

Здание спроектировано, исходя из параметров  полностью автоматизированного доильного комплекса и состоит из трех частей: центрального закрытого помещения, где будет установлено само оборудование, и двух навесов по торцам для организации пропускных тамбуров  для животных.

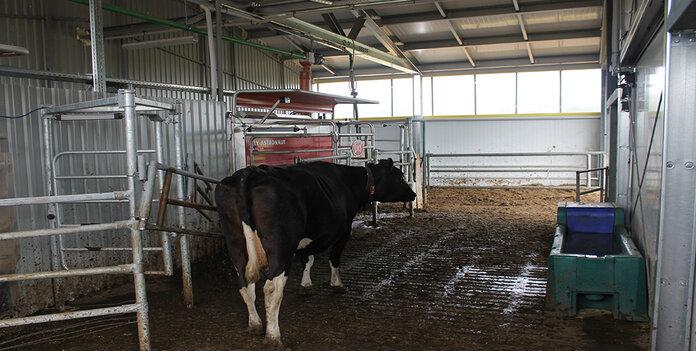

Доильный  модуль работает по схеме «самообслуживания», когда все процессы не только выполняются, но и контролируются машинами без участия персонала. Он стал заключительным звеном строительства высокотехнологичного животноводческого  хозяйства полного цикла. Это первое в области агропредприятие, на котором внедряются технологии и техника столь высокого уровня новизны и эффективности.
