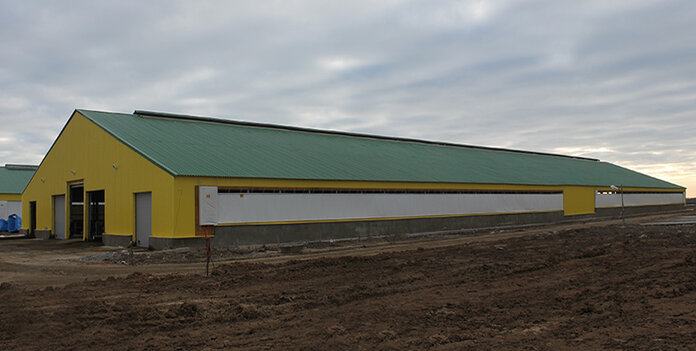

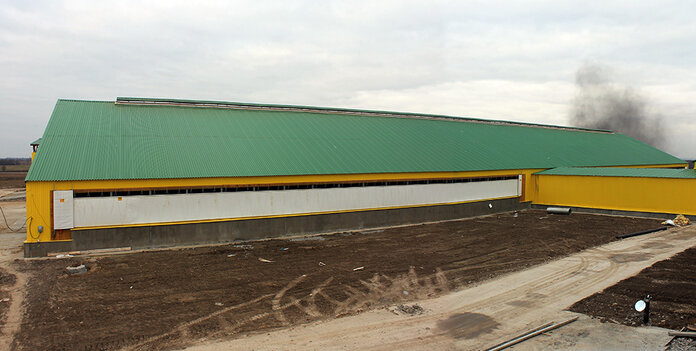

Коровник на 600 голов

Район
Калужская область
Год строительства
2012 г.
Размеры
34,85х126х3,7 м
Полезная площадь
4 391 кв.м
Заказчик:
ГК «Ташир»
Подрядчик:
ООО «Калугаглавснабстрой»
Особенности
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры: 34,85х126х3,7 м (h)м (h - высота до низа несущих конструкций)
Пролеты: 3 ((8,255м + 18,34м + 8,255м)
Этажность: 1
Шаг колонн: наружных - 3м, внутренних - 6м
Кровля: двускатная, уклон 200
Ограждающие конструкции: кровли: полистовая сборка 3-слойная толщиной 150 мм:
- утеплитель минераловатный толщиной 150 мм
- профлист из оцинкованной и окрашенной стали

стен: полистовая сборка 3-слойная с утеплителем толщиной 100 мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район расчетная ветровая нагрузка: I ветровой район сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Опции и особенности

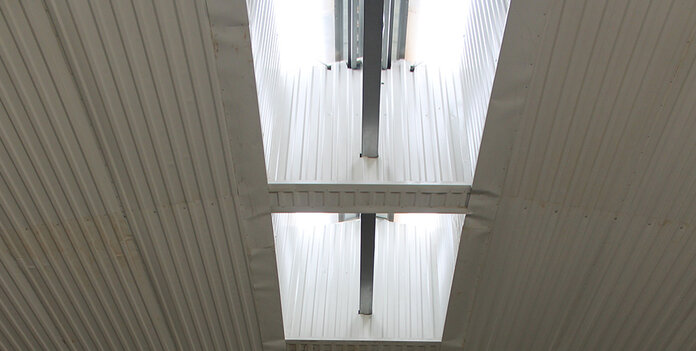

  • Светоаэрационный коньковый фонарь,
    длина 120 м
  • Предусмотрена возможность примыкания переходной галереи
Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

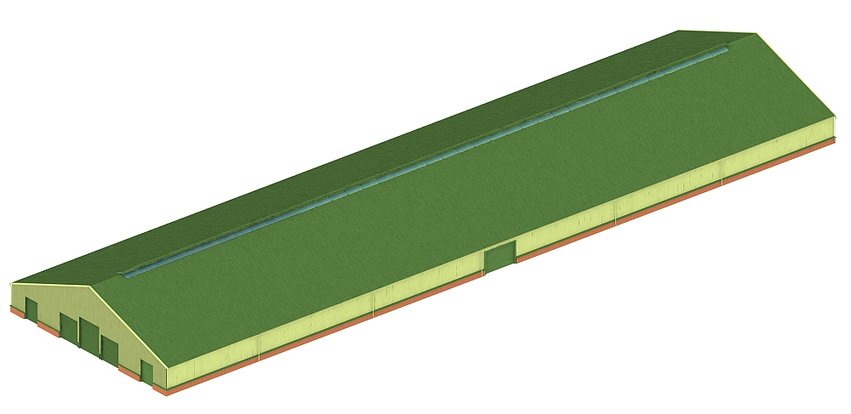

Конструктивные решения здания коровника на 600 голов

1

Каркас

Тип каркаса: комбинированный:

- внешние колонны, фермы покрытия,  связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
-  внутренние колонны - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778, покрытие цинк – наполненный состав цинол

Возможна поставка каркасов и полнокомплектных зданий.

1
2
Ограждающие конструкции кровли

Полистовая сборка:

- оцинкованный и окрашенный профлист;

- паропроницаемая гидроизоляционная пленка;

- утеплитель рулонный толщиной 50 мм;

- утеплитель рулонный толщиной 100 мм с фольгированной и армированной внутренней поверхностью;

- оцинкованный и окрашенный профлист.

Утепление кровли выполнено по нижним поясам ферм покрытия.

3
Ограждающие конструкции стен

Полистовая сборка:

- оцинкованный и окрашенный профлист;

- утеплитель рулонный толщиной 100 мм с фольгированной и армированной внутренней поверхностью;

- оцинкованный и окрашенный профлист.

Утепление стен выполнено по внутренним поясам колонн.

Хочу такое здание

Отзыв заказчика

Было необходимо построить комплекты зданий животноводческой фермы в короткие сроки. В соответствии с нашими пожеланиями были предложены здания из ЛСТК. Металлические конструкции каркаса высокого качества.
ГК ТАШИР
Е.С.Чернушевич – первый заместитель генерального директора генподрядной организации ООО «Калугаглавснабстрой»

Детали проекта строительства коровника на 600 голов

Комплекс КРС СП "Калужское"Здание входит в состав крупного животноводческого комплекса группы компаний «Ташир»  , введенного в эксплуатацию в 2014 году в д.Лучкино Перемышльского района. Общая площадь животноводческого комплекса составляет 20 гектаров. Комплекс рассчитан на производство 10 тысяч тонн молока в год, фуражное стадо — 1200 голов, в т.ч. дойное поголовье — 1000 голов.

Для этого проекта компания «Андромета» спроектировала и изготовила 7 основных зданий разной специализации – телятники, коровники, родильное и доильно-молочное отделения, АБК, переходные галереи. Все эти объекты представляют собой быстровозводимые здания с каркасами комбинированного типа на базе конструктивной системы СТЕРК®, особенность которых – простой и быстрый монтаж, повышенная антикоррозионная защита и приспособленность к  внедрению современных высокомеханизированных технологий содержания, доения и первичной обработки молока.

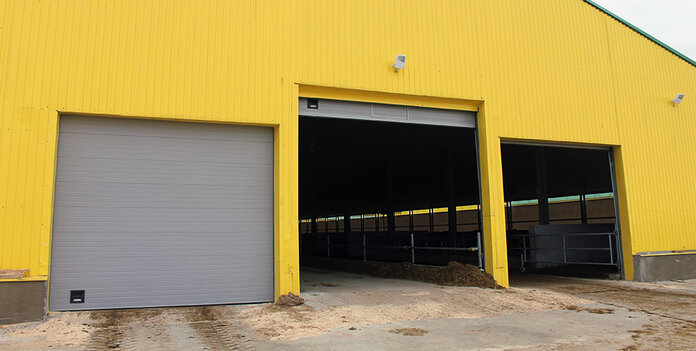

Здание коровника – шестирядное, с естественной вентиляцией, предназначено для содержания КРС по прогрессивной стойловой технологии. Здание оснащено светоаэрационным коньковым фонарем  из поликарбоната и приспособлено к размещению современного технологического оборудования для промышленного содержания крупного рогатого скота производства компании GEA Farm Technologies, в частности - стойлового оборудования Super Comfort, миксеров системы кормления и др.

Комплекс «СП КАЛУЖСКОЕ» также оснащен прогрессивным немецким технологическим оборудованием для доения и первичной переработки молока. Помимо производства молока на предприятии ведутся селекционные работы, улучшающие воспроизводство крупного рогатого скота голштинской породы.

Другие проекты

Автономный доильный модуль
Калужская область
2013
16 * 32 * 3,5 м
512 кв.м
Открыть проект
Доильно-молочное отделение, совмещенное с АБК
Калужская область
2012 г.
24,32*66 (в плане)
1800 кв.м
Открыть проект
Телятник на 620 голов
Калужская область
2013 г.
18,1*138*3,7м
2 497,8 кв.м
Открыть проект
Коровник на 350 голов
Калужская область
2014 г.
34х84х4(h) м
2856 кв. м
Открыть проект

Проектирование и строительство зданий типа коровник сельскохозяйственные здания из металлоконструкций

Современные агропредприятия – это сложные технические объекты, при проектировании которых требуется учитывать большое количество специфических факторов:

- жесткие требования к микроклимату внутри помещений (например, в помещениях для содержания птицы или молодняка животных, строительстве коровников, температура окружающей среды должна выдерживаться с точностью до 1-2 градусов);
- агрессивность внутренней среды - большое количество аммиачных паров – требует применения химически стойких материалов и устройства специальной вентиляции;
здание должно быть адаптировано к установке специализированного технологического оборудования.
Компания «Андромета»разработала ряд эффективных решений для быстрого и экономичного возведения сельскохозяйственных объектов различной специализации: строительства мини коровников, птицефабрик, свинокомплексов, молочных ферм, комплексов КРС, кормохранилищ, овощехранилищ, складов-холодильников, цехов по переработке сельскохозяйственного сырья и других.

Новая серия большепролетных зданий из быстровозводимых металлоконструкций СТЕРК ® – оптимальное решение для строительства сельскохозяйственных объектов. Здания запроектированы на основе новой унифицированной системы конструктивов, что позволяет в кратчайшие сроки сконфигурировать объект под Ваш функционал из готовых стандартных деталей, при необходимости дополнив его недостающими элементами, которые будут оперативно изготовлены нашим высокопроизводительным оборудованием. Серия включает большой ряд типоразмеров и вариантов конфигураций зданий. При этом серийные решения учитывают необходимость оснащения конкретных сельскохозяйственных зданий современным производственным оборудованием. В сочетании с экономичностью и быстротой возведения таких зданий это создает нашему заказчику максимально комфортные условия для внедрения новых технологий и оборудования для сельскохозяйственного производства.

Каркасы зданий выполняются из холодногнутого стального профиля из качественной оцинкованной стали, стойкой к воздействию агрессивной среды – аммиачных паров. Каркас состоит из деталей заводского изготовления, конструкция которых разработана таким образом чтобы максимально удешевить сборку и исключить ошибки монтажников. В результате строительство нового сельскохозяйственного здания сопоставимо по цене с модернизацией существующего.

Конструкция зданий предусматривает возможность простого монтажа систем приточной и вытяжной вентиляции, систем обогрева и других функциональных элементов, а также встраивания специализированного технологическогооборудования.

Здания могут устанавливаться на легкие фундаменты, а при необходимости – на бетонную плиту.
Проект здания может предусматривать возможность монтажа на надземной эстакаде для удобства выгрузки отходов (например, при строительстве свинарников) или, наоборот, устройства подземной части (например, при строительстве овощехранилищ).

Кровля сельскохозяйственных зданий, как правило, проектируется с большим скатом для усиления естественной вентиляции; в помещениях для содержания животных (строительство коровников и других) часто применяются светоаэрационные фонари по всей длине здания.

Выбор ограждающих конструкций стен и кровли при строительстве сельскохозяйственных зданий зависит от их назначения. Так, в птичниках, мини коровниках и других помещениях для содержания животных чаще всего используют сэндвич-панели в качестве стеновых ограждающих конструкций и сборку из минераловатного утеплителя и профнастила – в качестве кровельных. Толщина утеплителя варьируется в зависимости от требуемой температуры внутри помещения и района строительства.

Компания располагает библиотекой готовых проектов сельскохозяйственных зданий различного назначения.

В случаях, если Ваши технологические потребности или эстетические предпочтения выходят за рамки наших серийных решений, компания готова разработать проект и изготовить сельскохозяйственное здание по Вашему индивидуальному техническому заданию.
