Мясоперерабатывающий комплекс

Район
Брянская обл.
Год строительства
проект
Размеры
54,0 х 188.4 м (в плане)
Полезная площадь
8 856 кв.м
Особенности
Перекрытие
Примыкание
Тип каркаса

Характеристики

Параметр Значение
Функции: убой КРС, переработка и хранение продукции
Состав: 5 конструктивно независимых блоков, примыкающих друг к другу
Перекрытия: монолитный железобетон по несъемной опалубке из оцинкованного профлиста
Водосток: наружный организованный (диаметр трубы 120 мм)

Ограждающие конструкции:

Кровли: сэндвич-панель с минераловатным сердечником 150 мм

Стен: сэндвич-панель с минераловатным сердечником 100 мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Опции

Дополнительные комплектующие:

- площадка под конденсаторы

- балки для опирания холодильного оборудования

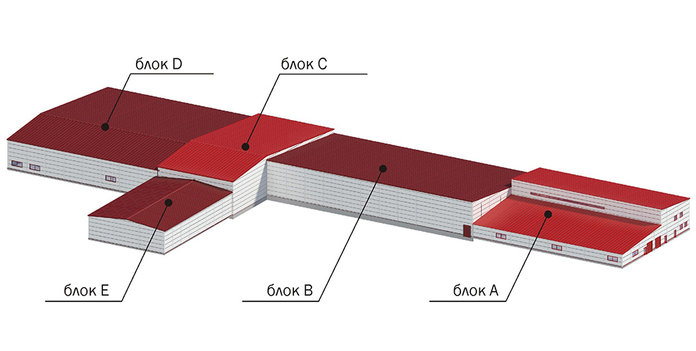

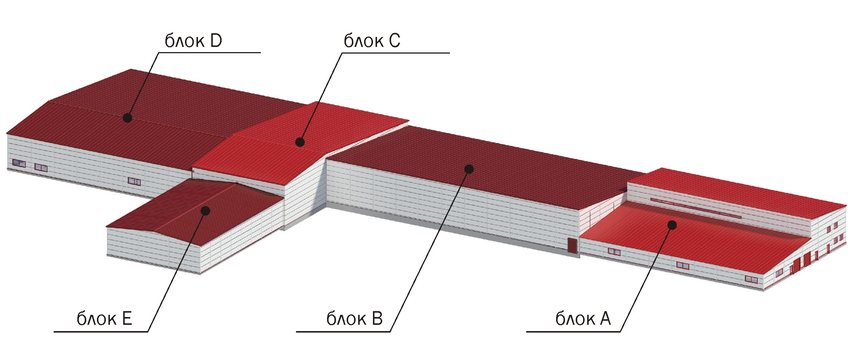

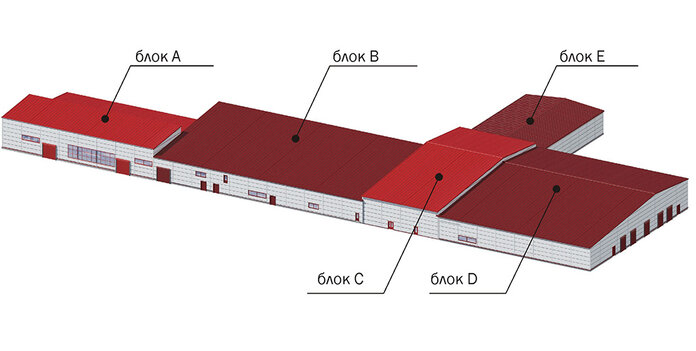

Конструктивные решения зданий мясоперерабатывающего комплекса

Кликайте точки чтобы рассмотреть структуру и узнать больше!

Каркас

Тип каркасов: комбинированный

  • фермы покрытия, второстепенные балки перекрытий, фахверки, связи, прогоны кровли и стен: из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
  • колонны, главные балки междуэтажных перекрытий и потолков, площадки под конденсаторы, балки для опирания холодильного оборудования: из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)
1

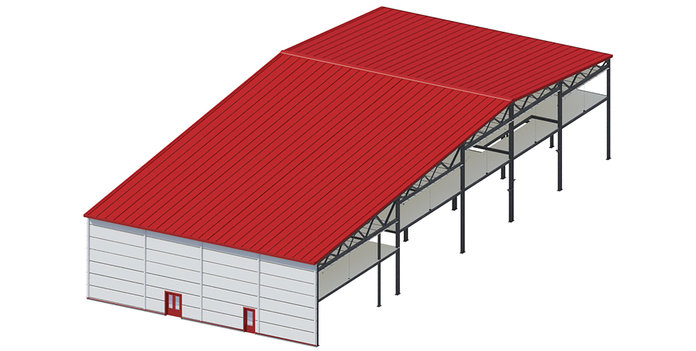

Блок А

Размеры: 36 х 48 х 3/8(h)м (h - высота до низа несущих конструкций)
Пролеты: 2-пролетный (15 и 21 м);
Этажность: 2-этажный (антресоли);
Шаг колонн 6 м;
Кровля: односкатная, уклон 10%

2

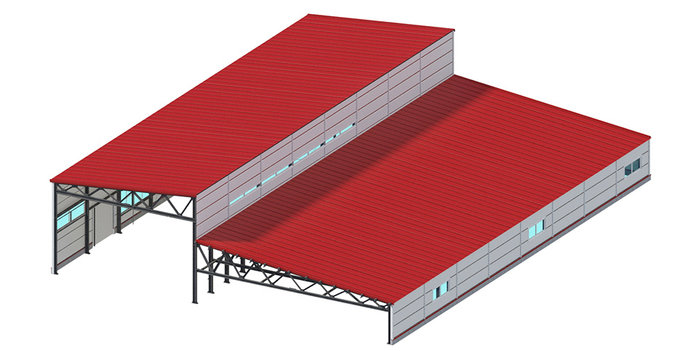

Блок В

Размеры: 36 х 66 х 5,9/7,4/8,6(h)м (h - высота до низа несущих конструкций)
Пролеты: 3-пролетный (15, 12 и 9 м)
Этажность: 2-этажный (антресоли);
Шаг колонн 6 м;
Кровля: односкатная, уклон 10%

3
Блок С

Размеры: 24 х 54 х 7.1(h)м (h - высота до низа несущих конструкций)
Пролеты: 5-пролетный (15 , 12, 3х9 м)
Этажность: 2-этажный (антресоли);
Шаг колонн 6 м;
Кровля: двускатная, уклон 10%

4
Блок D

Размеры: 54 х 48 х 5,9(h)м (h - высота до низа несущих конструкций)
Пролеты: 5-пролетный (15 , 12, 9, 12, 6 м)
Этажность: 2-этажный (антресоли);
Кровля: двускатная, уклон 10%

5

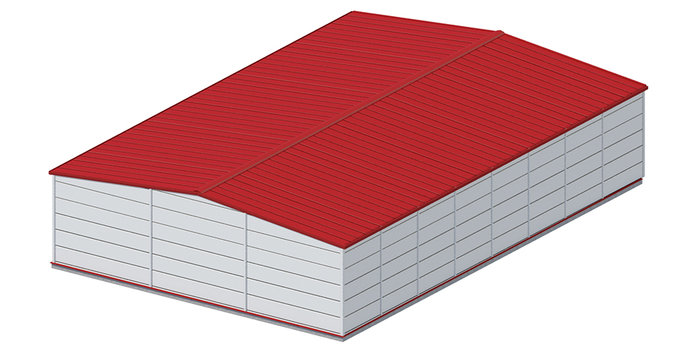

Блок E

Размеры: 24 х 36 х 5,75 (h)м (h - высота до низа несущих конструкций)
Пролеты: 2-пролетный (2х12 м)
Этажность: 1-этажный
Кровля: двускатная, уклон 10%

Хочу такое здание

Детали проекта

В 2014 году компанией "Андромета" по заданию мясоперерабатывающего предприятия из Брянской области были разработаны проект КМ и рабочая документация КМД производственнного комплекса, предназначенного для убоя и переработки мяса крупного рогатого скота. Конструктивно объект состоит из пяти зданий разного функционального назначения, примыкающих друг к другу.

При проектировании мясоперерабатывающего комплекса конструкторы "Андрометы", руководствуясь соображениями максимальной экономии ресурсов заказчика, применили концепцию гибридного каркаса. Наиболее нагруженные несущие элементы каркасов - колонны, главные балки перекрытий -  были запроектированы сварными. Конструкции покрытия и прогонные системы всех зданий было предложено изготовить из стальных холодноонутых оцинкованных профилей, чтобы снизить общую металлоемкость, транспортные расходы и затраты на монтаж конструкций.

Располагая диверсифицированными производственными мощностями, позволяющими выпускать и классические сварные металлоконструкции, и холодногнутые профили в большом диапазоне сечений, завод "Андромета" производит эффективные комбинированные системы на стыке технологий.
