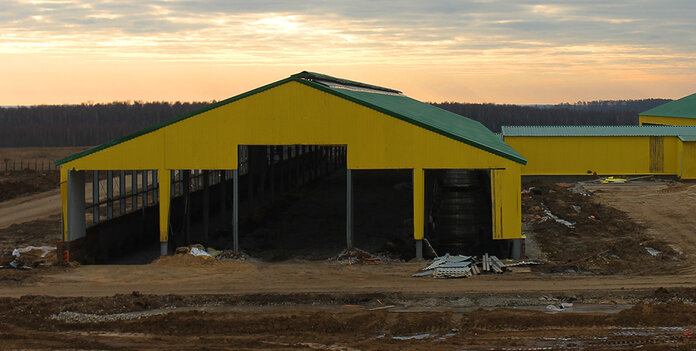

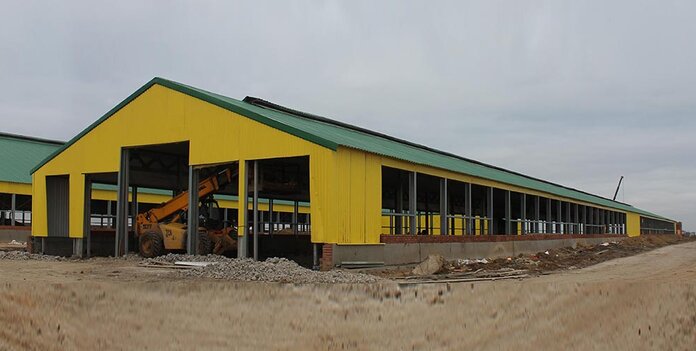

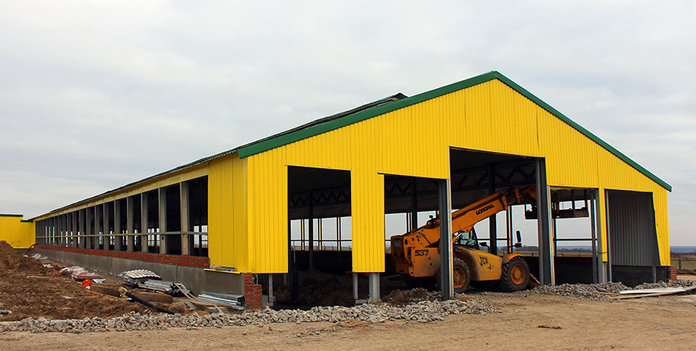

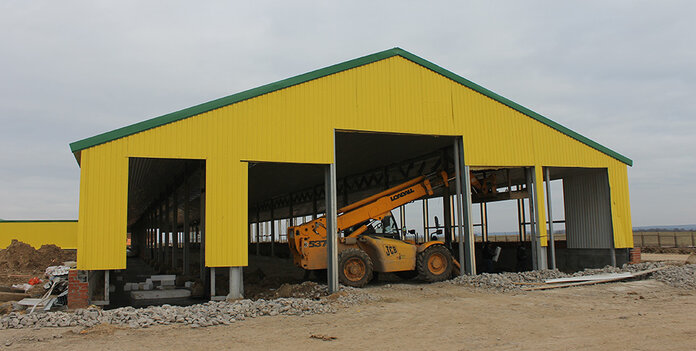

Телятник на 620 голов

Район
Калужская область
Год строительства
2013 г.
Размеры
18,1*138*3,7м
Полезная площадь
2 497,8 кв.м
Заказчик:
ГК «Ташир»
Подрядчик:
ООО «Калугаглавснабстрой»
Особенности
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры: 18,1*138*3,7м (высота до низа несущих конструкций)
Пролеты: 3 (7,675м + 16м + 7,675м)
Этажность: 1
Шаг колонн: наружных - 3м, внутренних - 6м
Кровля: двухскатная, уклон 200
Ограждающие конструкции:

кровли: полистовая сборка 3-слойная:
- утеплитель минераловатный толщиной 150 мм
- профлист из оцинкованной и окрашенной стали

стен: полистовая сборка 3-слойная с утеплителем толщиной 100 мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Опции и особенности

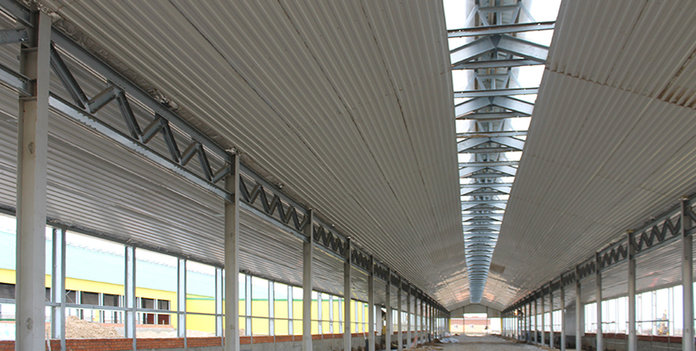

  • Светоаэрационный коньковый фонарь,
    длина 126 м
  • Предусмотрена возможность примыкания переходной галереи
Преимущества

Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям
Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита

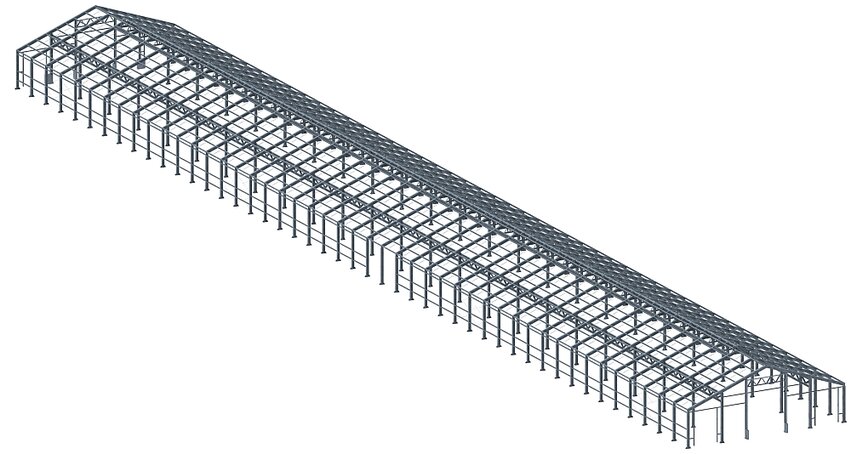

Конструктивные решения каркаса телятника на 620 голов

Каркас

Тип каркаса: комбинированный:

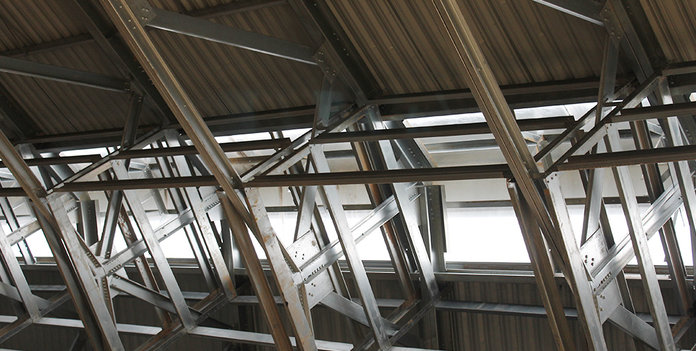

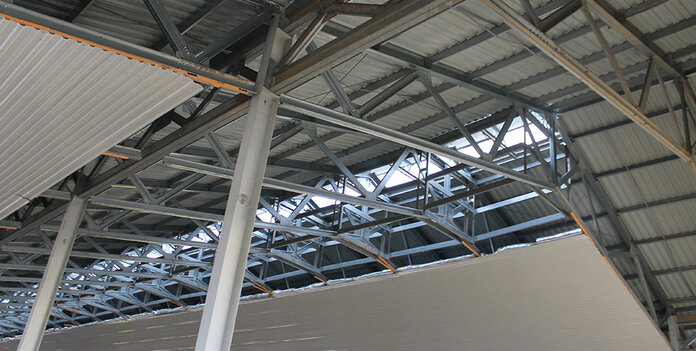

- внешние колонны, фермы покрытия,  связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
-  внутренние колонны - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778, покрытие цинк – наполненный состав цинол

Варианты поставки:

  • каркас здания
  • полнокомплектное здание.

Буклет Здания со стальными каркасами комбинированного типа

1
Каркас

Тип каркаса: комбинированный:

- внешние колонны, фермы покрытия,  связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
-  внутренние колонны - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778, покрытие цинк – наполненный состав цинол

Варианты поставки:

  • каркас здания
  • полнокомплектное здание.

Буклет Здания со стальными каркасами комбинированного типа

Хочу такое здание

Отзыв заказчика

Было необходимо построить комплекты зданий животноводческой фермы в короткие сроки. В соответствии с нашими пожеланиями были предложены здания из ЛСТК как наиболее рациональный вариант. Металлические конструкции каркаса высокого качества. В процессе эксплуатации зданий недостатки не выявлены
ООО «Калугаглавснабстрой»
Е.С.Чернушевич - первый заместитель генерального директора

Детали проекта строительства телятника на 620 голов

В 2013 году компания  «Андромета» приняла участие в реализации инвестиционного проекта группы компаний «Ташир» по строительству современного животноводческого комплекса молочного направления СП «Калужское».

Проект был нацелен на внедрение новейших технологических достижений сельскохозяйственной промышленности. Для оснащения комплекса закупалось лучшее немецкое оборудование,   поэтому строящиеся здания должны были соответствовать современным европейским стандартам.

Инновационные подходы к проектированию и производству, применяемые компанией «Андромета», наилучшим образом отвечали задачам проекта, что и стало причиной выбора нашего предприятия в качества основного поставщика зданий комплекса КРС.

Одно из семи зданий, спроектированных и изготовленных для этого объекта – трехпролетный телятник, рассчитанный на стойловое содержание порядка 620 голов молодняка. Как и другие здания комплекса (коровники, родильное и доильно-молочное отделения)  телятник представляет собой здание на комбинированном стальном каркасе с максимальным замещением чернометаллических конструкций более легкими и технологичными в производстве и монтаже конструкциями из стальных холодногнутых оцинкованных профилей.

Комплекс КРС, введенный в эксплуатацию летом 2014 года, является одним из самых передовых хозяйств Клужской области, ежегодно возглавляя рейтинги по производству и качеству молока.

СП «Калужское» - один из сельскохозяйственных активов ГК «Ташир» -  крупной промышленной группы, ведущей деятельность в области девелопмента, финансов, промышленности, строительства, энергетики, ритейла и агробизнеса в России и за рубежом. В числе активов — торгово-развлекательные центры «Рио», «Ереван Плаза», Фора-банк, гипермаркеты «Наш дом» и др.
