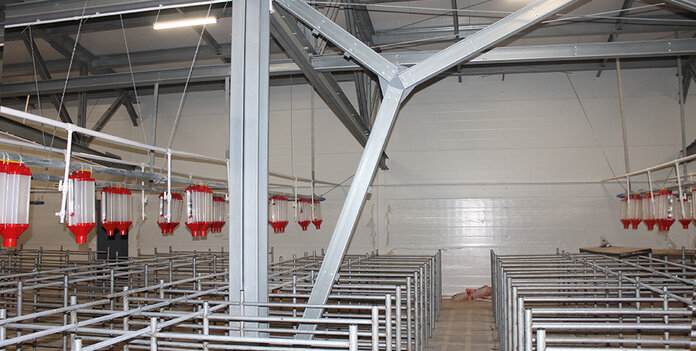

Свиноферма 30 х 36 х 2,3 м

Район
г.Тверь
Год строительства
2016
Размеры
30 х 36 х 2,3 м
Полезная площадь
1080 кв.м
Пролеты
2 (15м, 15 м)
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 30 х 36 х 2,3 (h)м (h - высота до низа несущих конструкций)
Шаг колонн: 6 м
Кровля: двускатная, уклон 20%
Окна: 3,0х1,0 (h)м - 6шт.
Двери: 0,9х2,1(h)м - 2 шт.

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: IV снеговой район
Расчетная ветровая нагрузка: I ветровой район
Сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу

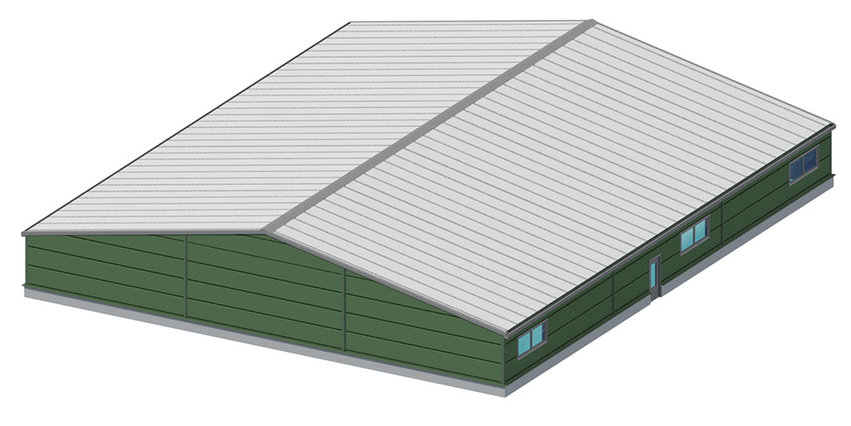

Конструктивные решения свинофермы 30 х 36 х 2,3 м

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

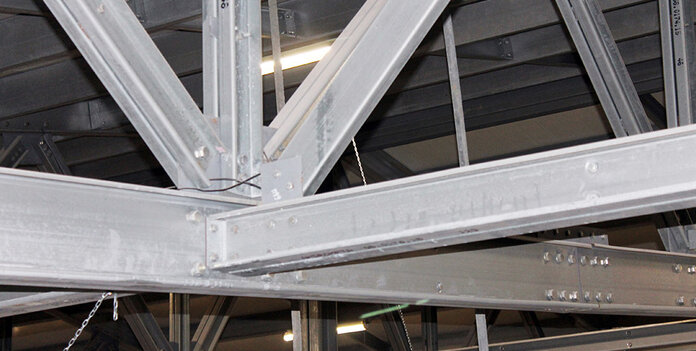

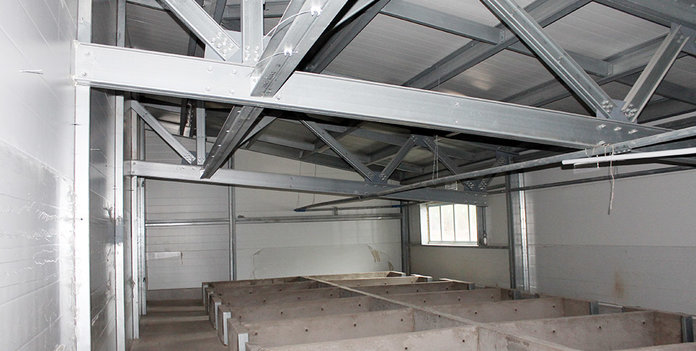

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

1
пы
2

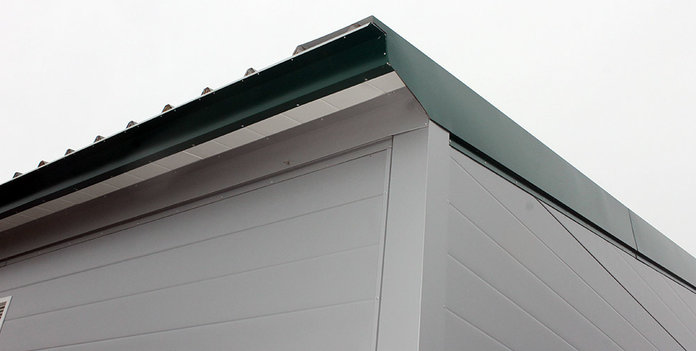

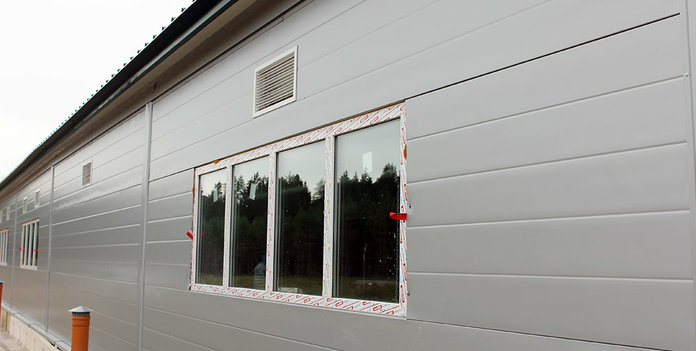

Ограждающие конструкции
  • Кровли: сэндвич-панель толщиной 120 мм
  • Стен:  сэндвич-панель толщиной 100 мм
Хочу такое здание

Другие проекты

Коровник на 350 голов
Калужская область
2014 г.
34х84х4(h) м
2856 кв. м
Открыть проект

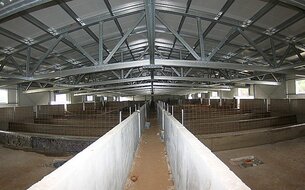

Телятник на 1100 голов
Калужская область
2012
31,35*138*3,7 м
4 326,3 кв.м
Открыть проект

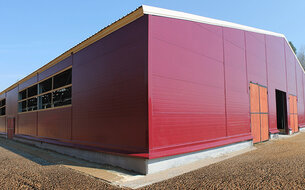

Свинарник
г.Тверь
2016 г.
24х90х2,29(h)м; тамбур - 9х12х2,29(h) м
2 268 кв. м
Открыть проект

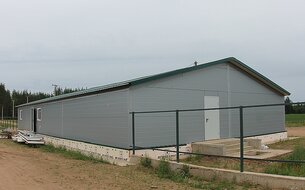

Рыбоводный комплекс
Калужская область
2013 г.
24х99х3,5м, 24х60х3,5м
3 816 кв. м
Открыть проект

Проектирование и строительство зданий свинарников. Сельскохозяйственные здания из металлоконструкций

Современные агропредприятия – это сложные технические объекты, при проектировании которых требуется учитывать большое количество специфических факторов:

- жесткие требования к микроклимату внутри помещений (например, в помещениях для содержания птицы или молодняка животных температура окружающей среды должна выдерживаться с точностью до 1-2 градусов);

- агрессивность внутренней среды - большое количество аммиачных паров – требует применения химически стойких материалов и устройства специальной вентиляции;

- здание должно быть адаптировано к установке специализированного технологического оборудования.

Компания «Андромета»разработала ряд эффективных решений для быстрого и экономичного возведения сельскохозяйственных объектов различной специализации: птицефабрик, свинокомплексов, молочных ферм, комплексов КРС, кормохранилищ, овощехранилищ, складов-холодильников, цехов по переработке сельскохозяйственного сырья и других.

Новая серия большепролетных зданий из быстровозводимых металлоконструкций СТЕРК ®– оптимальное решение для строительства сельскохозяйственных объектов. Здания запроектированы на основе новой унифицированной системы конструктивов, что позволяет в кратчайшие сроки сконфигурировать объект под Ваш функционал из готовых стандартных деталей, при необходимости дополнив его недостающими элементами, которые будут оперативно изготовлены нашим высокопроизводительным оборудованием. Серия включает большой ряд типоразмеров и вариантов конфигураций зданий. При этом серийные решения учитываютнеобходимостьоснащения конкретных сельскохозяйственных зданий современным производственным оборудованием. В сочетании с экономичностью и быстротой возведения таких зданий это создает нашему заказчику максимально комфортные условия для внедрения новых технологий и оборудования для сельскохозяйственного производства.

Каркасы зданий выполняются из холодногнутого стального профиля из качественной оцинкованной стали, стойкой к воздействию агрессивной среды – аммиачных паров. Каркас состоит из деталей заводского изготовления, конструкция которых разработана таким образом чтобы максимально удешевить сборку и исключить ошибки монтажников.В результате строительство нового сельскохозяйственного здания сопоставимо по цене с модернизацией существующего.

Конструкция зданий предусматривает возможность простого монтажа систем приточной и вытяжной вентиляции, систем обогрева и других функциональных элементов, а также встраивания специализированного технологическогооборудования.

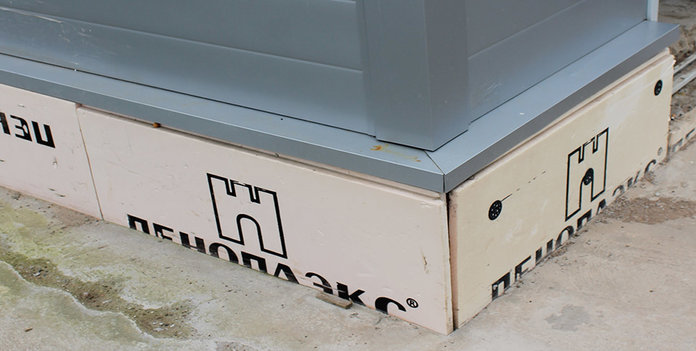

Здания могут устанавливаться на легкие фундаменты, а при необходимости – на бетонную плиту.
Проект здания может предусматривать возможность монтажа на надземной эстакаде для удобства выгрузки отходов (например, при строительстве свинарников) или, наоборот, устройства подземной части (например, при строительстве овощехранилищ).

Кровля сельскохозяйственных зданий, как правило, проектируется с большим скатом для усиления естественной вентиляции; в помещениях для содержания животных (коровниках и других) часто применяются светоаэрационные фонари по всей длине здания.

Выбор ограждающих конструкций стен и кровли сельскохозяйственных зданий зависит от их назначения. Так, в птичниках, коровниках и других помещениях для содержания животных чаще всего используют сэндвич-панели в качестве стеновых ограждающих конструкций и сборку из минераловатного утеплителя и профнастила – в качестве кровельных. Толщина утеплителя варьируется в зависимости от требуемой температуры внутри помещения и района строительства.

Компания располагает библиотекой готовых проектов сельскохозяйственных зданий различного назначения.

В случаях, если Ваши технологические потребности или эстетические предпочтения выходят за рамки наших серийных решений, компания готова разработать проект и изготовить сельскохозяйственное здание по Вашему индивидуальному техническому заданию.
