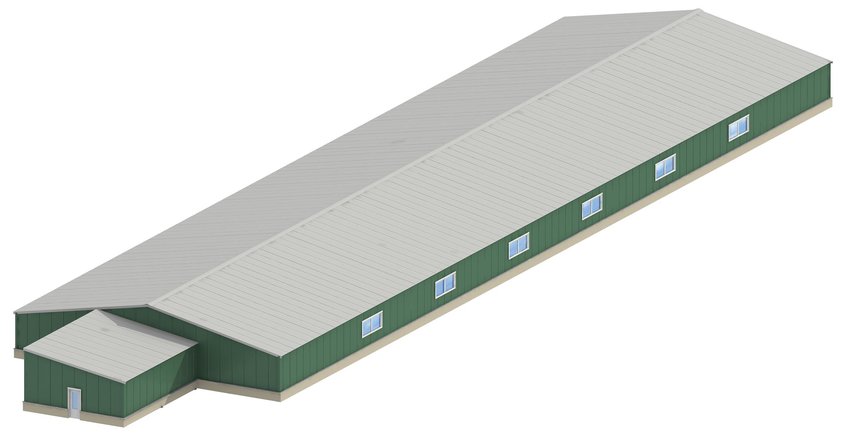

Типовой проект свинокомплекса

Наименование	Параметр	Значение
Здание	Размеры:	24х90х2,29(h)м (h - высота до низа несущих конструкций)
Площадь:	2160 кв.м
Шаг рам:	6 м
Кровля:	двускатная, уклон 20%
Окна:	3,0х1,0 (h)м - 12 шт.
Двери:	0,9х2,1(h)м - 5 шт.
Тамбур	Размеры:	9х12х2,29 (h) м (h - высота до низа несущих конструкций)
Площадь:	108 кв.м
Шаг рам:	6 м и 5,5 м
Кровля:	односкатная, уклон 15%

Наименование

Параметр

Значение

Здание

Размеры:

24х90х2,29(h)м (h - высота до низа несущих конструкций)

Площадь:

2160 кв.м

Шаг рам:

6 м

Кровля:

двускатная, уклон 20%

Окна:

3,0х1,0 (h)м - 12 шт.

Двери:

0,9х2,1(h)м - 5 шт.

Тамбур

Размеры:

9х12х2,29 (h) м (h - высота до низа несущих конструкций)

Площадь:

108 кв.м

Шаг рам:

6 м и 5,5 м

Кровля:

односкатная, уклон 15%

Конструктивные решения свинокомплекса

Варианты поставки: каркас здания; полнокомплектное здание

Каркас серии СТЕРК

Материал конструкций: холодногнутые оцинкованные ЛСТК профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

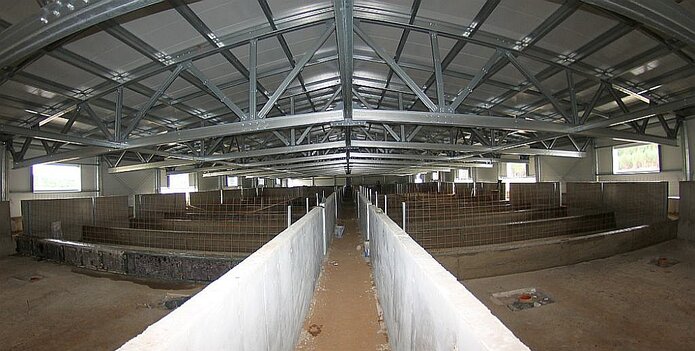

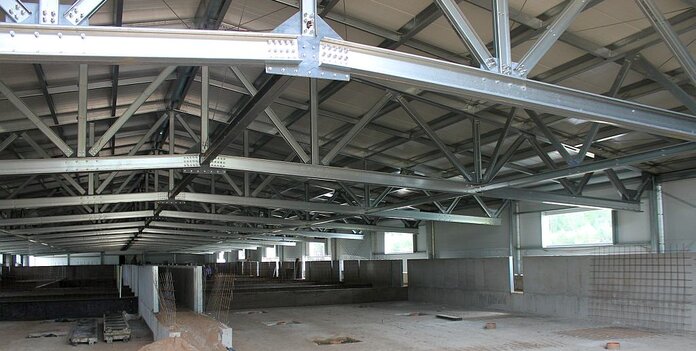

По конструктивной схеме здание каркасное, однопролетное. Рядовые и связевые поперечные рамы состоят из колонн постоянного сечения и ферм треугольного очертания. Торцевые рамы состоят из стоек и балок постоянного сечения. Прогоны покрытия и стеновые прогоны – установлены по разрезной схеме.

Ограждающие конструкции

Кровля: сэндвич-панель толщиной 120 мм

Стены: сэндвич-панель толщиной 100 мм

О проекте свинокомплекса

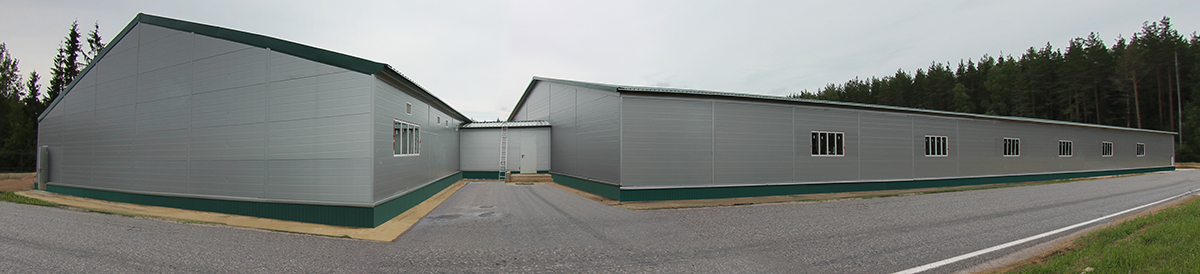

На этой странице представлено типовое здание, входящее в состав свинокомплекса АПК "Заборский" (Тверская область). Здания из ЛСТК серии СТЕРК® пользуются стабильным спросом у заказчиков сельскохозяйственных объектов, которых привлекает сочетание демократичной цены, простоты монтажа и высокой надежности полностью оцинкованных каркасов, поставляемых нашей компанией.
Каркасы СТЕРК®, обладающие повышенным уровнем защиты от коррозии благодаря отсутствию деталей из черного металла, идеально соответствуют требованиям к зданиям для свиноводства. Узнать подробнее об особенностях проектирования и строительства свинокомплексов можно здесь. А на странице Проекты сельскохозяйственных зданий вы найдете более 30 готовых и типовых проектов специализированных сооружений для разных отраслей сельского хозяйства.

Цена каркаса в рублях, с НДС - 22%		длина,м
пролет*), м	высота**), м	18	30	60	90
24	3	2 957 425	4 739 681	9 379 347	13 819 985
	4,8	3 165 454	5 072 729	10 048 442	14 790 123
	6	3 309 475	5 302 761	10 532 283	15 464 220
21	3	2 482 356	3 978 572	7 882 131	11 601 666
	4,8	2 643 380	4 236 607	8 393 206	12 353 774
	6	2 727 391	4 371 627	8 659 244	12 745 830
18	3	2 008 289	3 218 463	6 375 915	9 384 347
	4,8	2 098 301	3 362 482	6 660 957	9 804 407
	6	2 218 319	3 554 509	7 042 010	10 364 488
15	3	1 548 221	2 482 356	4 916 706	7 237 039
	4,8	1 698 243	2 721 391	5 391 774	7 937 139
	6	1 798 258	2 882 414	5 709 820	8 403 206
12	3	1 139 163	1 825 262	3 615 518	5 695 118
	4,8	1 219 175	1 953 281	3 870 555	5 696 818
	6	1 319 189	2 113 303	4 186 601	6 162 884
