Недавно завод строительных металлоконструкций «Андромета» выполнил контракт на проектирование и изготовление металлокаркасов трех объектов для компании «МегаПрестиж», специализирующейся на производстве и поставке систем вентиляции, кондиционирования и холодоснабжения. На производственную площадку предприятия в г.Дзержинский Московской области были поставлены здания административно-производственного корпуса и производственного цеха с уникальной встроенной испытательной камерой, предназначенной для гидравлических испытаний промышленных чиллеров и других холодильных агрегатов. Сейчас строительство уже завершено, и заказчик предоставил нам возможность фотосъемки построенных объектов.

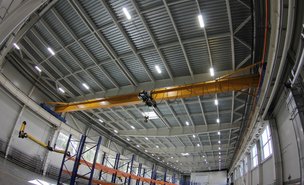

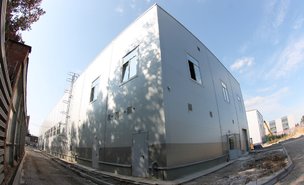

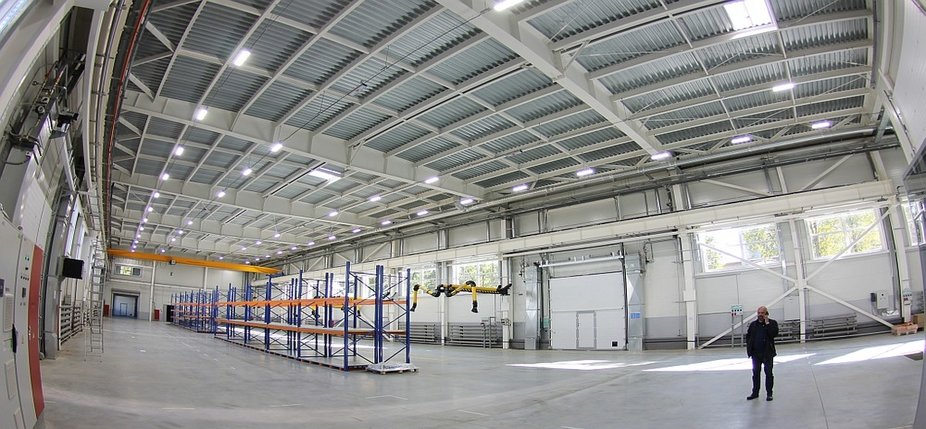

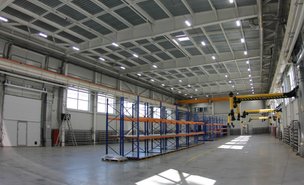

Производственный цех – однопролетное крановое здание размерами 18,750 х 72,0 х 8,130 м с малоуклонной (5%) двускатной кровлей, оборудованной парапетом и защитным ограждением. Кран грузоподъемностью 5 т, длиной хода 54 м и высотой подъема 6 м смонтирован на подкрановых путях, опирающихся на колонны здания. Дополнительно здание цеха оборудовано двумя наружными пожарными лестницами.

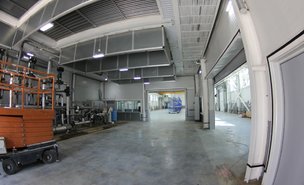

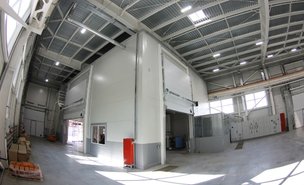

В здание производственного цеха встроена испытательная камера размерами 11,255 х 17,780 х 7,650 м, которая представляет собой самостоятельное двухэтажное здание с наружной лестницей. Проектом предусмотрены дополнительные нагрузки от технологического оборудования на перекрытие и стены камеры.
Подробнее о проекте цеха со встренной испытательной камерой

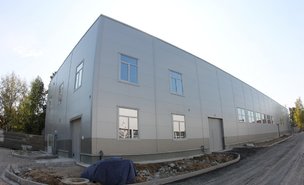

Административно-производственный корпус (АПК) – двухэтажное трехпролетное здание размерами 18,750 х 10,0 х 9,76 м с малоуклонной (3%) двускатной кровлей. Железобетонное перекрытие выполнено по несъемной опалубке из профлиста. В качестве покрытия используется мягкая кровля(профлист, утеплитель, кровельная мембрана). В поставку входили также металлоконструкции внутренней двухмаршевой и наружной пожарной лестниц, кровельное ограждение и парапет.
Каркасы всех зданий – рамно-связевого типа. Рамы состоят из колонн и ригелей, выполненных из сварных двутавров постоянного и переменного сечений. Балки перекрытий также выполнены из сварных двутавров, стеновые прогоны, вертикальные крестообразные связи и парапеты – из профильных труб, кровельные прогоны - из прокатных швеллеров. Монтаж конструкций предусмотрен с креплением на болтах нормальной точности, за исключением узла сопряжения ригелей производственного цеха, который выполнен фланцевым на высокопрочных болтах с предварительным натяжением. Накладки на фундаментные болты обваривены монтажной сваркой после установки конструкций в проектное положение.
По требованию заказчика каркасы всех трех зданий полностью изготавлены из сварных и прокатных профилей и труб, минимальная толщина металла несущих конструкций - 6 мм, общий тоннаж поставки – около 200 тонн.
МегаПрестиж – одно из ведущих российских предприятий в сфере промышленного климат-контроля. Наряду с дистрибуцией импортных систем и компонентов, компания располагает собственным производством, где выпускаются промышленные холодильные установки и широкая номенклатура комплектующих под брендом Villmann.
Благодарим нашего заказчика за доверие и возможность фотосъемки.
