Производственный цех с испытательной камерой

Район
Московская область
Год строительства
2019
Размеры
18,75х72х8,13 м
Полезная площадь
1350 кв.м
Встроенная испытательная камера:
11,26 х 17,78 м, 2 этажа
Кран:
опорного типа, г/п 5 т
Особенности
Кран
Перекрытие
Другие опции
Тип каркаса

Характеристики

Наименование Параметр Значение
Производственный цех Размеры: 18,75х72х8,13(h) м (h - высота до низа несущих конструкций)
К-во пролетов: 1
Этажность: 1
Шаг рам: 9 м
Кран:

опорного типа, грузоподъемность 5 т, длина хода 54 м, пролет крана 17,7 м, режим работы 3К

Кровля:

двускатная малоуклонная, уклон 5%.

Окна:

3.0 х 2. 0(h)м - 20 шт. по длинным сторонам

3.0 х 1. 0(h)м - 1 шт. по торцу

Ворота:

здание: подъемно-секционные 3.5 х 3.7 (h)м – 1  шт. по торцу, 3 шт. по длинным сторонам;

подъемно-секционные 3.0 х 3.0 (h)м – 1  шт. по торцу;

откатные  3.15 х 3.15 – 1  шт. по торцу здания

Двери:

1.01 х 2,1(h) м – 1 шт., : 1.2 х 2,1(h) м – 1 шт по торцу здания

Встроенная испытательная камера Размеры в плане: 11,26х17,78 м
Отметка низа несущих конструкций 5,2 м
Отметка верха несущих конструкций 7,65 м
Полезная площадь: 400 кв.м
Этажность: 2
Полезная нагрузка на перекрытие: 200 кг/кв.м
Кровля: малоуклонная
Лестница: наружная ордномаршевая

Окна:

4,2 х 1,2 (h)м - 1 шт.,

3.0 х 1,2 0(h)м - 1 шт.

Ворота:

подъемно-секционные 4,0 х 3,15 (h)м – 1  шт. 6,0 х 3,15 (h)м – 1  шт.

Ограждающие конструкции:

кровля:





стены:



испытательная камера (кровля и стены):

-  мембранная (мембрана LOGICROOF 2мм, разделительный слой, пенополистирол 50 мм, уклоннообразующий слой 80 мм, минеральная вата 150 мм, пароизоляционная пленка)

-  сэндвич-панели с минераловатным сердечником толщиной 120 мм, раскладка горизонтальная



-  сэндвич-панели с минераловатным сердечником толщиной 150 мм





Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район (210 кг/ кв.м) расчетная ветровая нагрузка: I ветровой район сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Опции и особенности

Дополнительная комплектация:

  • парапет,
    ограждение кровли,
    конструкции для крепления настенных вытяжек

Технологические нагрузки на стены: консольные вытяжки- 10 шт. по 107 кг

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания цеха с испытательной камерой

Цех

Конструктивная схема: рамно-связевой каркас
- рамы – из сварных двутавров постоянного (колонны) и переменного (ригели) сечения
- подкрановые балки – сварные постоянного сечения.
- прогоны кровли: прокатные швеллера
- стеновые прогоны: прокатные трубы квадратного сечения
Соединения элементов:
- узел сопряжения ригелей – фланцевый на высокопрочных болтах с предварительным натяжением.
- прочие соединения – на болтах нормальной прочности
Материал конструкций:
- несущие элементы каркаса: С255 по ГОСТ 27772, минимальная толщина металла 6 мм
- фланцы: С345-3 по ГОСТ 27772
Ограждающие конструкции
- кровля: мембранная (мембрана LOGICROOF 2мм, разделительный слой, пенополистирол 50 мм, уклоннообразующий слой 80 мм, минеральная вата 150 мм, пароизоляционная пленка)
-стены: сэндвич-панели с минераловатным сердечником толщиной 120 мм, раскладка горизонтальная

1
Испытательная камера

Конструктивная схема: рамно-связевой каркас
- рамы, балки перекрытия – из сварных двутавров постоянного  сечения
- прогоны кровли: прокатные швеллера
Соединения элементов:  на болтах нормальной прочности
Материал конструкций:
- несущие элементы каркаса: С345 по ГОСТ 27772, минимальная толщина металла 6 мм
- перекрытие: просечно-вытяжной лист 606
Ограждающие конструкции: сэндвич-панели с минераловатным сердечником толщиной 150 мм

Хочу такое здание

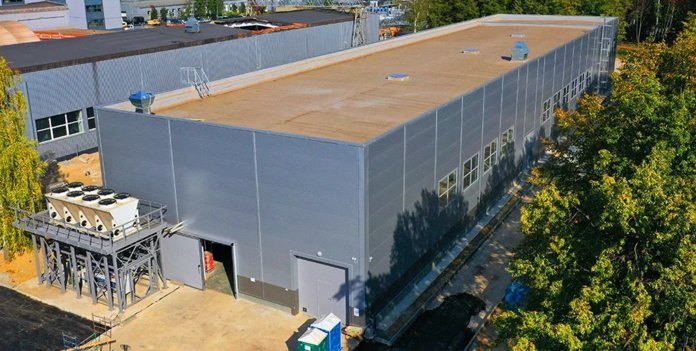

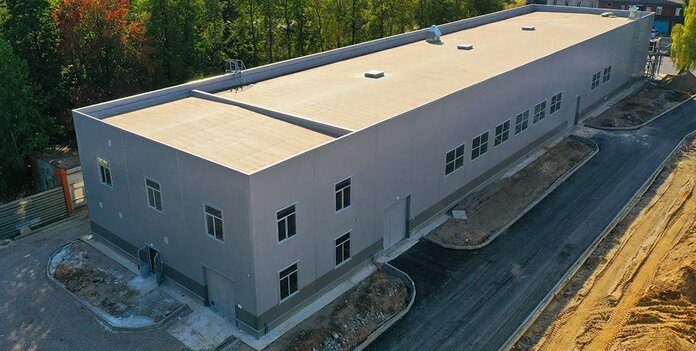

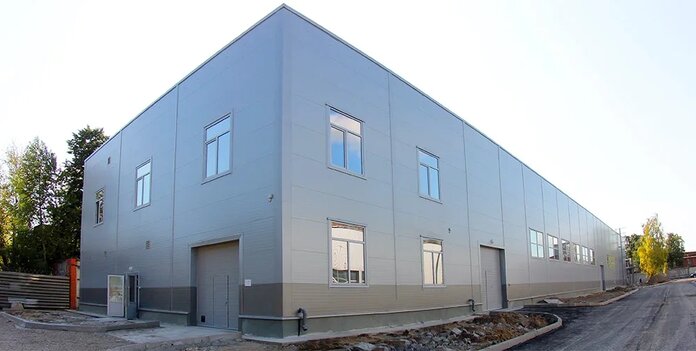

О проекте Производственного цеха с испытательной камерой

В 2019 г. завод строительных металлоконструкций «Андромета» выполнил контракт на проектирование и изготовление металлокаркасов трех объектов для компании «МегаПрестиж», специализирующейся на производстве и поставке систем вентиляции, кондиционирования и холодоснабжения. На производственную площадку предприятия в г.Дзержинский Московской области были поставлены здания административно-производственного корпуса и производственного цеха с уникальной встроенной испытательной камерой, предназначенной для гидравлических испытаний промышленных чиллеров и других холодильных агрегатов. Сейчас строительство уже завершено, и заказчик предоставил нам возможность фотосъемки построенных объектов.

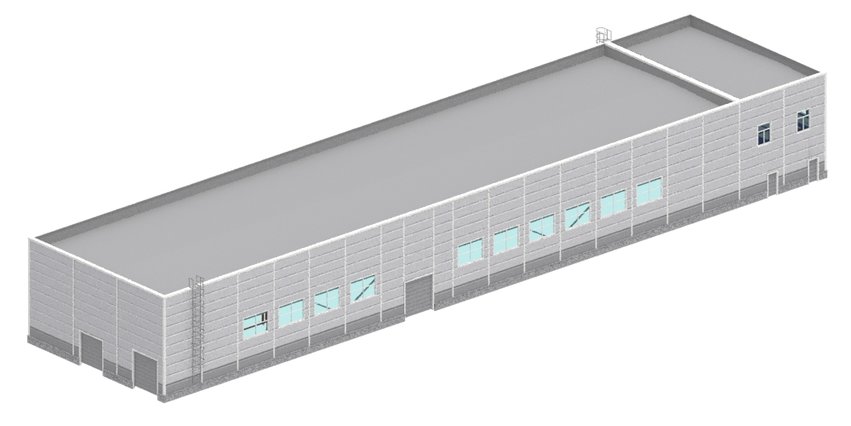

Производственный цех – однопролетное крановое здание размерами 18,750 х 72,0 х 8,130 м с малоуклонной (5%) двускатной кровлей, оборудованной парапетом и защитным ограждением. Кран грузоподъемностью 5 т, длиной хода 54 м и высотой подъема 6 м смонтирован на подкрановых путях, опирающихся на колонны здания.

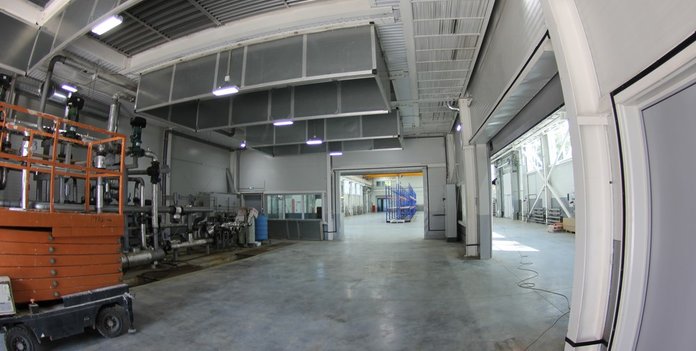

В здание производственного цеха встроена испытательная камера размерами 11,255 х 17,780 х 7,650 м, которая представляет собой самостоятельное двухэтажное здание с наружной лестницей. Проектом предусмотрены дополнительные нагрузки от технологического оборудования на перекрытие и стены камеры.

Дополнительно здание цеха оборудовано двумя наружными пожарными лестницами.

Административно-производственный корпус (АПК) – двухэтажное трехпролетное здание размерами 18,750 х 10,0 х 9,76 м с малоуклонной (3%) двускатной кровлей. Железобетонное перекрытие выполнено по несъемной опалубке из профлиста. В качестве покрытия используется мягкая кровля(профлист, утеплитель, кровельная мембрана). В поставку входили также металлоконструкции внутренней двухмаршевой и наружной пожарной лестниц, кровельное ограждение и парапет.

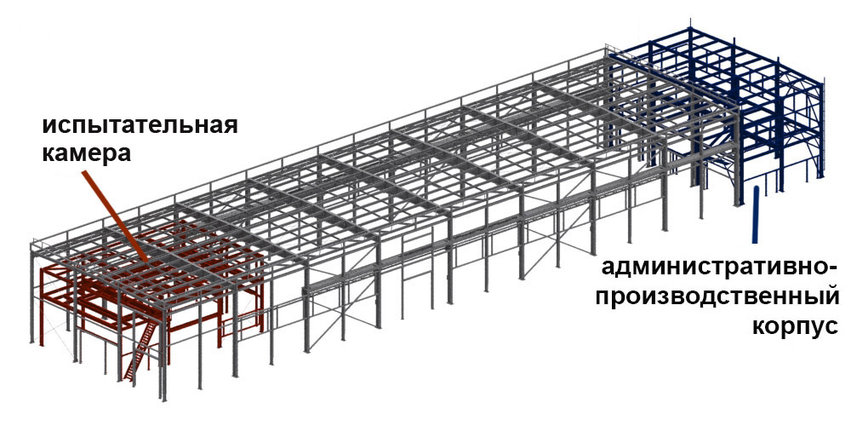

Каркасы всех зданий – рамно-связевого типа. Рамы состоят из колонн и ригелей, выполненных из сварных двутавров постоянного и переменного сечений. Балки перекрытий также выполнены из сварных двутавров, стеновые прогоны, вертикальные крестообразные связи и парапеты – из профильных труб, кровельные прогоны - из прокатных швеллеров. Монтаж конструкций предусмотрен с креплением на болтах нормальной точности, за исключением узла сопряжения ригелей производственного цеха, который выполнен фланцевым на высокопрочных болтах с предварительным натяжением. Накладки на фундаментные болты обваривены монтажной сваркой после установки конструкций в проектное положение.

По требованию заказчика каркасы всех трех зданий полностью изготавлены из сварных и прокатных профилей и труб, минимальная толщина металла несущих конструкций - 6 мм, общий тоннаж поставки – около 200 тонн.

МегаПрестиж – одно из ведущих российских предприятий в сфере промышленного климат-контроля. Наряду с дистрибуцией импортных систем и компонентов, компания располагает собственным производством, где выпускаются промышленные холодильные установки и широкая номенклатура комплектующих под брендом Villmann.
