Новые объекты: мясоконсервный цех 30х100х5 м

Один из постоянных клиентов ЗМК «Андромета» поставил задачу разработать проект и изготовить металлоконструкции для строительства цеха по выпуску мясной тушенки общей площадью 3000 кв.м. Имея успешный опыт использования префаб каркасов из ЛСТК СТЕРК® для небольших коммерческих зданий, клиент потребовал, чтобы крупный производственный объект был выполнен из аналогичных легких конструкций.

Предприятие Заказчика выпускает высококачественную мясную тушенку под брендом «Демидовская». За 9 лет работы продукция агрофирмы завоевала популярность не только на региональном уровне. Мясные консервы этой марки охотно заказывают в С.-Петербурге, Москве, Смоленске и других и районах СЗФО и ЦФО. Рост спроса требовал расширения производственных и логистических мощностей, в связи с чем было решено выстроить производственно-складской комплекс в г.Великие Луки вблизи узловой железнодорожной станции.

Условия строительства

• Нормативная снеговая нагрузка 150 кг/м²
• Нормативное значение ветрового давления 23 кг/м²
• Сейсмичность площадки строительства до 6 баллов
• Расчетная температура наружного воздуха –27^оС

Компания «Андромета» взялась за выполнение этого заказа с уверенностью в результате. Серия каркасов из оцинкованных ЛСТК профилей Стерк®, созданная компанией в 2012 году – это гибкая конструктивная система, позволяющая на базе типовых технических решений и узлов создавать разнообразные опциональные конфигурации по индивидуальным техническим заданиям.

Вопреки расхожему мифу об ЛСТК как о материале, подходящем только для небольших построек, система Стерк® имеет широкую размерную линейку (пролет до 30 м, высота до 9 м), что позволяет проектировать и возводить крупные производственные и коммерческие объекты.

Изучив техническое задание и технологические требования к цеху по производству мясных консервов, конструкторы «Андрометы» предложили для решения этой задачи трехпролетное одноэтажное здание с ЛСТК каркасом размерами 30 х 100 м и полезной высотой 5 м, с общей двускатной кровлей уклоном 25 %. По договору с заказчиком был разработан раздел КР проектной документации, затем выпущена рабочая документация КМД и изготовлен комплект конструкций каркаса здания.

Весь каркас выполнен  из стальных холодногнутых оцинкованных ЛСТК профилей. Рамы состоят из колонн и трапециевидных ферм, шарнирно сопряженных между собой и жестко соединенных с фундаментом. Колонны и стойки фахверка изготовлены из спаренных  С-профилей, объединенных болтами в общее двутаврообразное сечение. Кровельные и стеновые прогоны также выполнены из С-профилей и установлены по разрезной схеме.  Гибкие связи изготовлены из стального оцинкованного прутка и устанавливаются с предварительным натяжением. Каркас полностью собирается на болтах нормальной прочности без контролируемого натяжения. Отличие от серийного однопролетного здания заключается в конфигурации ферм из ЛСТК и способе сопряжения их элементов через фасонные пластины.

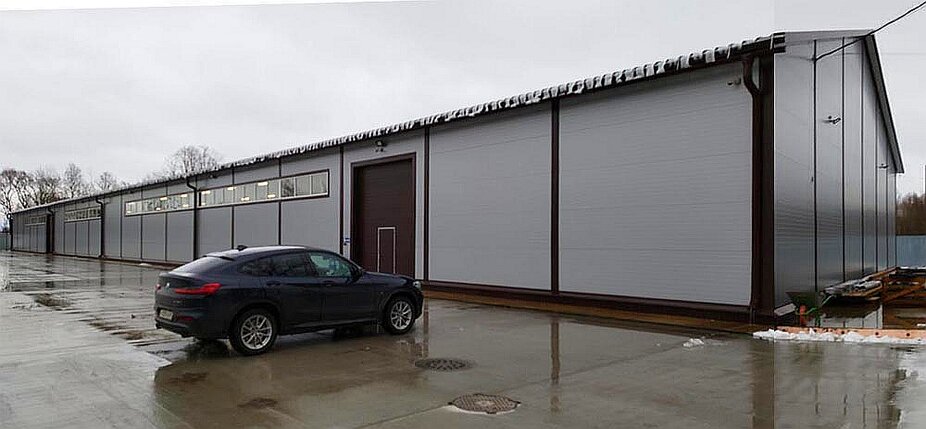

В качестве ограждающих конструкций применены бескаркасные панели типа «Сэндвич» с негорючим утеплителем по стальному листу. Стеновое ограждение имеет горизонтальную раскладку и крепится к стальным колоннам и стойкам фахверка. Под стеновые панели выполнен монолитный цоколь с наружным (фасадным) утеплением.

Вес ЛСТК каркаса на единицу полезной площади составил менее 28 кг/м², что на 60% легче, чем в самом оптимальном решении с применением чернометаллического проката. В данном проекте минимизация веса была принципиально важна ввиду расположения площадки строительства в непосредственной близости от узловой ж/д станции.

Интенсивные вибрации от постоянного движения поездов приводят к усадке конструкций, а чем они легче, тем она меньше и тем дольше прослужит здание.

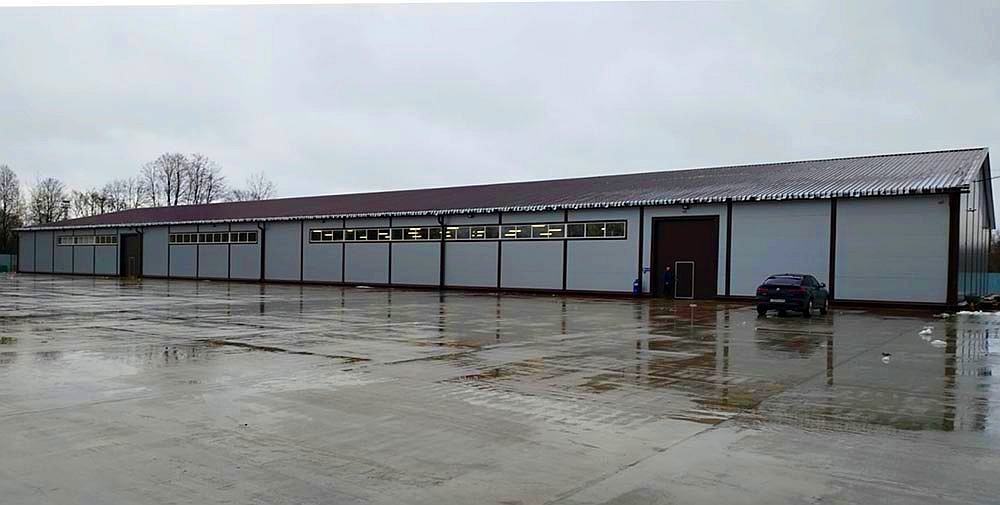

Сейчас новый консервный цех уже эксплуатируется, а разработанный проект трехпролетного промздания получился достаточно универсальным и может быть интересен другим заказчикам для повторного применения. Поэтому мы разместили его в онлайн каталоге нашего сайта в разделе Проекты производственных зданий.

Андромета – это надежно!
