Мансардный комплекс

Район
г.Тверь
Год строительства
2013
Размеры
35,28 х 201,25 м (в плане)
Полезная площадь
2012 кв.м
Пролеты
6
Этажность
1
Особенности
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры в осях

А-Д/1-7* - 23,7*26,0 м;
А-Б*/7-34 - 35,3*123,5 м;
Д-Б*/25*-33* - 10,75*50,7 м

Максимальная полезная высота  4,87 м
К-во пролетов

в осях «А-Б*/7-34» - 6;
в осях «А-Д/1-7*» - 4;
в осях «Д-Б*/25*-33*» - 2

Скатность кровли:

в осях  А-Д/1-7*, А-Б*/7-34 – двускатная;
в осях Д-Б*/25*-33* - односкатная

Водосток внутренний организованный



Информация

Климатические условия строительства

Снеговой район: IV
Ветровой район: I
Сейсмонагрузка: до 6 балллов

Опции

Светоаэрационный фонарь: в осях «В-Д/6-33»

Преимущества

Наилучшее соотношение прочности и веса: минимальная нагрузка на существующее здание
Возможность быстрого строительства в условиях плотной застройки
Минимальное использование крановой техники и грузового автотранспорта
Минимальное воздействие на прилегающую территорию и риск повреждения соседних зданий
Сокращение сроков реконструкции в 1.5 – 2 раза
Полная заводская готовность конструкций к монтажу
Экологичность материалов, минимум строительных отходов
Комплексная экономия материальных, трудовых и энергоресурсов
Контролируемость затрат
Всесезонность строительства (независимость от погодного фактора)
Разнообразие архитектурных, планировочных и отделочных решений

Конструктивные решения мансардного комплекса

!

Конструктивная система: СТЕРК

Каркас: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Ограждающие конструкции

  • кровля - полистовая сборка 3-слойная (профлист, утеплитель минераловатный 200мм, профлист)
  • стены - сэндвич-панель толщиной 150мм

Презентация Мансарды и реконструкция зданий

Буклет СТЕРК





1
!

Конструктивная система: СТЕРК

Каркас: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Ограждающие конструкции

  • кровля - полистовая сборка 3-слойная (профлист, утеплитель минераловатный 200мм, профлист)
  • стены - сэндвич-панель толщиной 150мм

Презентация Мансарды и реконструкция зданий

Буклет СТЕРК





Хочу такое здание

Детали проекта

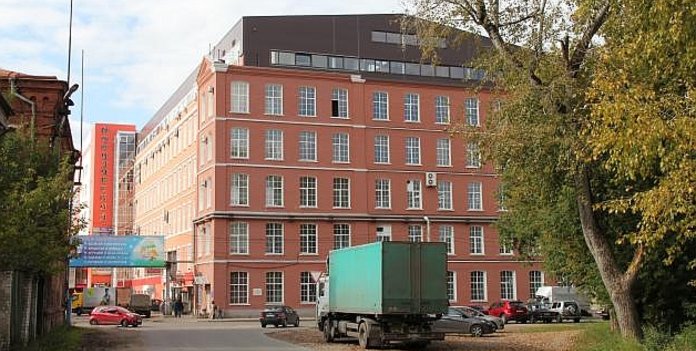

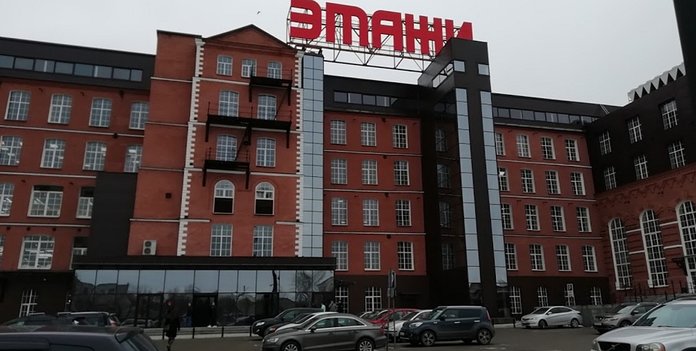

В 2013 году компания "Андромета" спроектировала и поставила металлокаркас мансардного комплекса  для  масштабной реконструкции торгового центра "Морозовский"  (в настоящее время функционирует под брендом "Этажи") в г.Тверь.

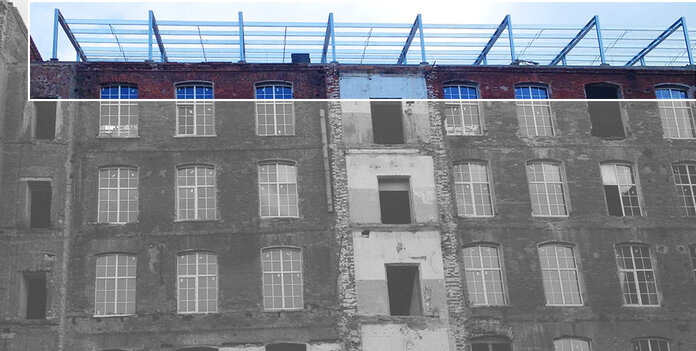

Мансардный комплекс объединил два существующих здания: часть надстройки расположена над пятиэтажным торговым центром и часть  - над зданием находящейся рядом с ним шелкоткацкой фабрики.

Первоначально планировалось возведение каркаса мансарды из горячекатаных профилей. Но в условиях старой городской застройки монтаж тяжелых чернометаллических  конструкций с применением сварки представлял сложную техническую проблему и делал проект нерентабельным. Поэтому застройщик поставил задачу облегчения конструкций мансардного комплекса и исключения сварочных операций на монтаже.

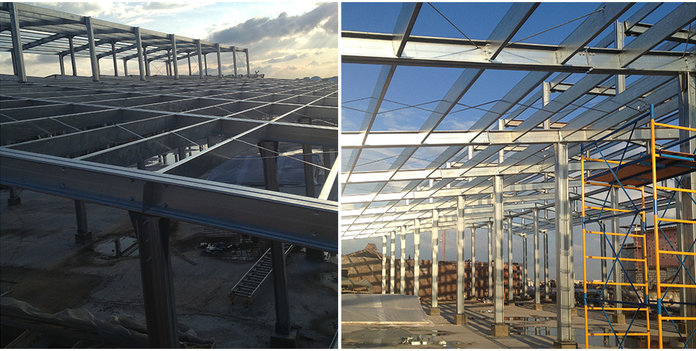

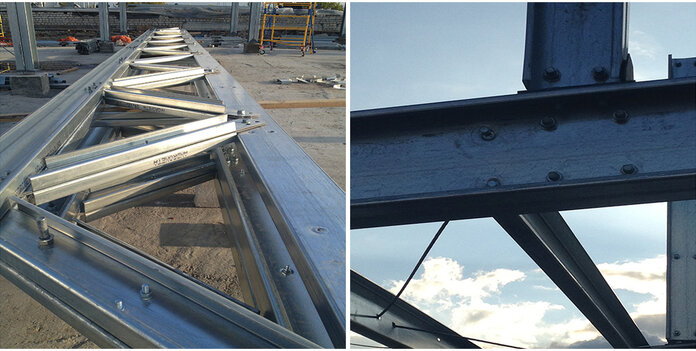

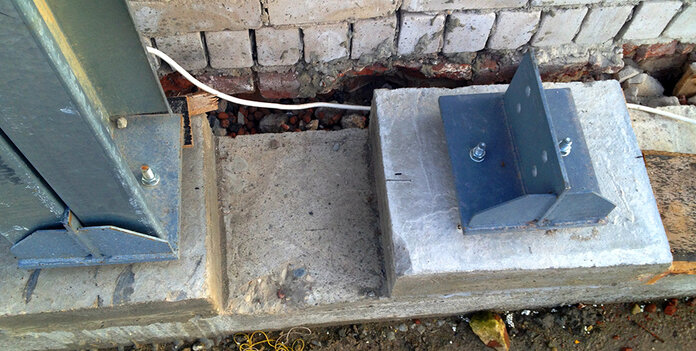

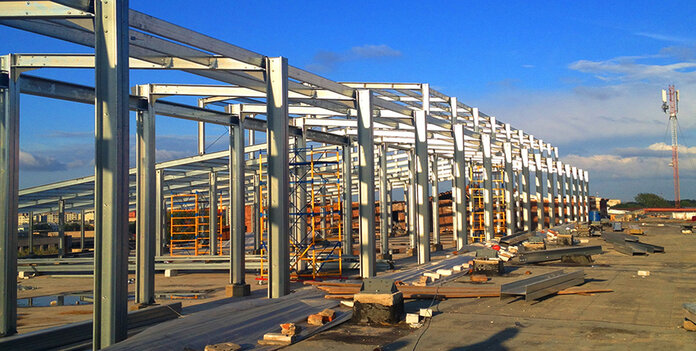

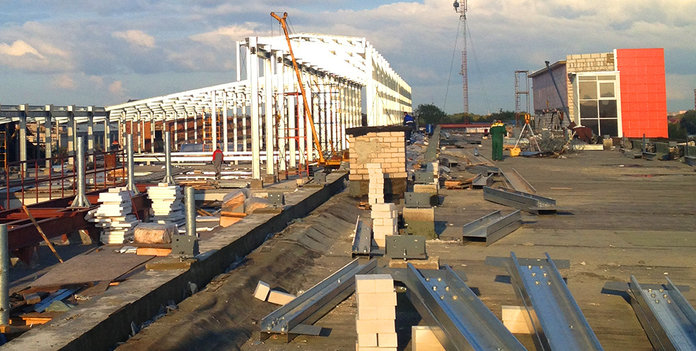

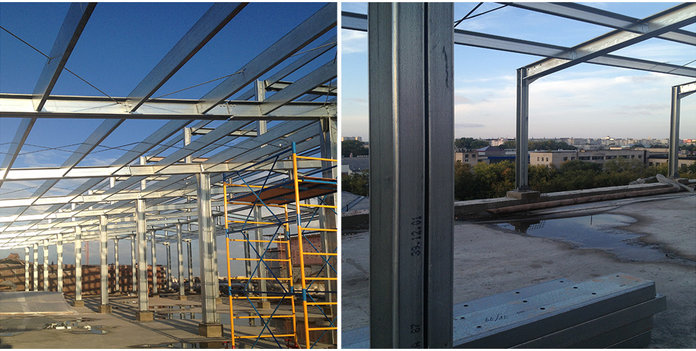

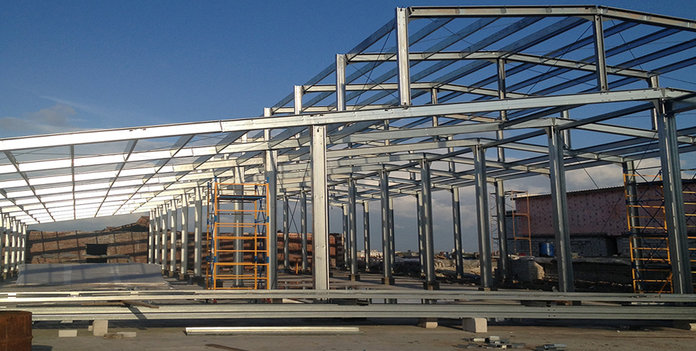

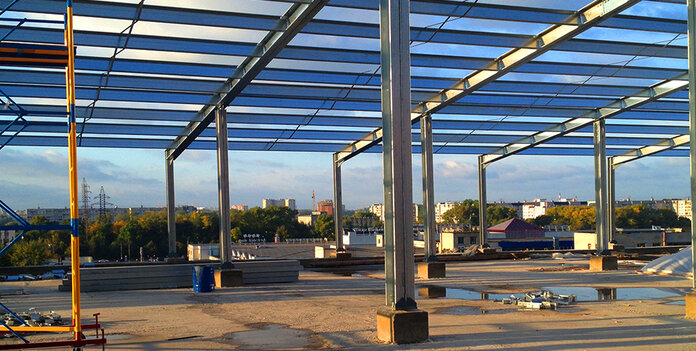

Инженерами компании "Андромета" был предложен проект несущего каркаса мансарды, полностью выполненного из стальных холодногнутых оцинкованных профилей. Это позволяло на 30% снизить суммарный  вес конструкций, что немаловажно с учетом высокой степени износа реконструируемого здания. Но главным преимуществом решения был уход от монтажной сварки: весь каркас собирался на болтах нормальной прочности.

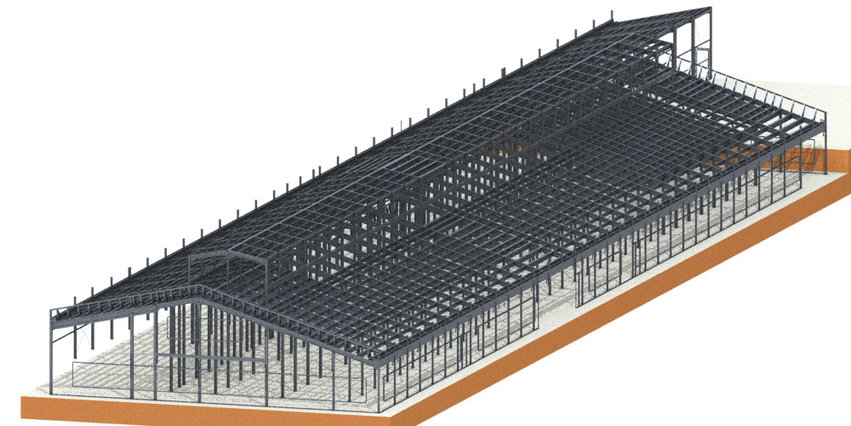

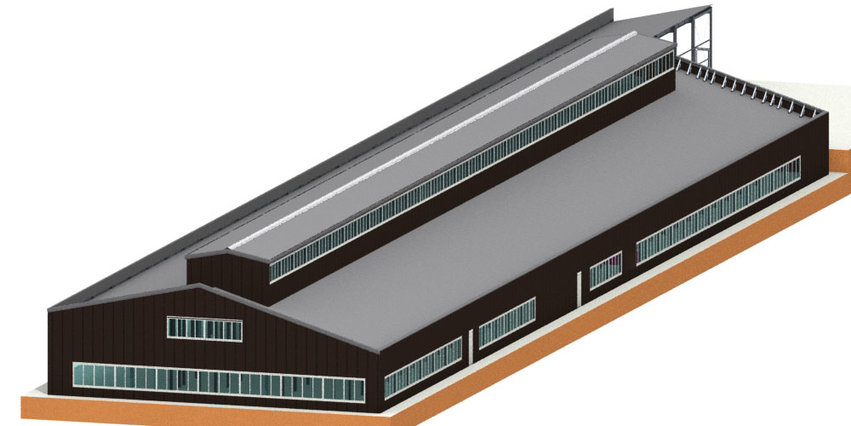

Мансардный комплекс представляет собой достаточно сложную структру, состоящую из группы взаимосвязанных одноэтажных объемов разной длины и высоты, с разным числом пролетов  и типами кровли, со светоаэрационным фонарем и другими конструктивными особенностями.  Сооружение рассчитано на сейсмонагрузку до 6 баллов и снеговую нагрузку IV района.

Проект, разработанный ООО "Адромета", прошел экспертизу, и был успешно реализован. В мансардном этаже разместились офисные помещения полезной площадью ок 1800 кв.м.
