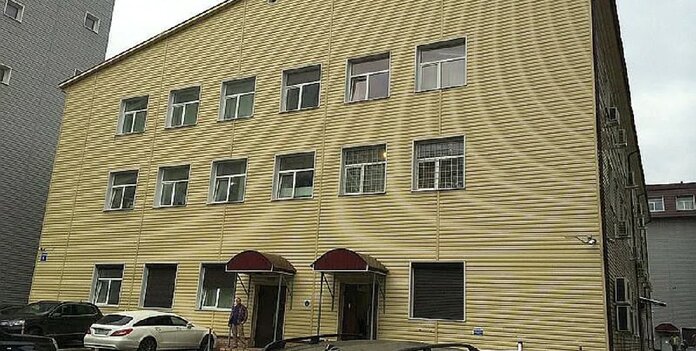

Надстройка 2-этажная

Реконструируемое производственное здание

Район

Московская область

Год строительства

2014

Размеры

24 х 42 х 8,12 м

Полезная площадь

2015 кв.м

Пролеты

4 (6м, 6м, 6м, 6м)

Этажность

2

Особенности

Перекрытие

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	24 х 42 х 8,12 (h)м (h - высота до низа несущих конструкций)
Высоты этажей в чистоте:	2,8 м
Перекрытие:	монолитный железобетон толщиной 70 мм по несъемной опалубке из профлиста; чистые полы толщиной 30 мм
Полезная нагрузка на перекрытие:	200 кг/кв.м
Кровля:	двускатная, уклон 10%
Фонарь зенитный:	3 х 18 м, покрытие – 2-камерный стеклопакет из алюминиевого профиля
Окна:	2-камерный стеклопакет 1,8 х 1,8 м – 66 шт.
Дери:	1,2 х 2,1 м – 2 шт. (по 1 шт. на этаж)
Ограждающие конструкции кровли и стен:	сэндвич-панель толщиной 150мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Опции

Лестницы: 2-маршевые, 2 шт.

Преимущества

- Наилучшее соотношение прочности и веса: минимальная нагрузка на существующее здание
- Возможность быстрого строительства в условиях плотной застройки
- Минимальное использование крановой техники и грузового автотранспорта
- Минимальное воздействие на прилегающую территорию и риск повреждения соседних зданий
- Сокращение сроков реконструкции в 1.5 – 2 раза
- Полная заводская готовность конструкций к монтажу
- Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Хочу такое здание

Конструктивные решения надстройки 2-этажной

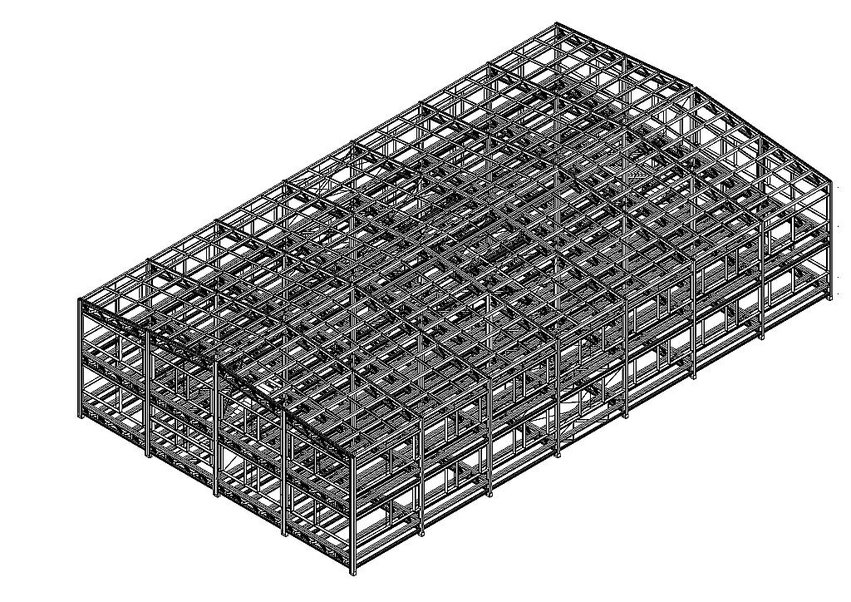

Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Каркас здания решен в виде ряда четырехпролетных поперечников, состоящих из колонн постоянного сечения и ферм. Колонны и фермы изготовлены из спаренных оцинкованных С-профилей, соединенных между собой болтами.

Сопряжение элементов поперечника между собой – шарнирное; колонн с фундаментом шарнирное.

Прогоны покрытия и стеновые прогоны – установлены по разрезной схеме и выполнены из оцинкованных профилей соответствующего сечения

Монтаж всех конструкций – на болтах . Для ускорения работ на площадке возможна поставка конструкций, собранных в укрупненные 2D-структуры.

Презентация Мансарды и реконструкция зданий

1

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Каркас здания решен в виде ряда четырехпролетных поперечников, состоящих из колонн постоянного сечения и ферм. Колонны и фермы изготовлены из спаренных оцинкованных С-профилей, соединенных между собой болтами.

Сопряжение элементов поперечника между собой – шарнирное; колонн с фундаментом шарнирное.

Прогоны покрытия и стеновые прогоны – установлены по разрезной схеме и выполнены из оцинкованных профилей соответствующего сечения

Монтаж всех конструкций – на болтах . Для ускорения работ на площадке возможна поставка конструкций, собранных в укрупненные 2D-структуры.

Презентация Мансарды и реконструкция зданий

2

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Каркас здания решен в виде ряда четырехпролетных поперечников, состоящих из колонн постоянного сечения и ферм. Колонны и фермы изготовлены из спаренных оцинкованных С-профилей, соединенных между собой болтами.

Сопряжение элементов поперечника между собой – шарнирное; колонн с фундаментом шарнирное.

Прогоны покрытия и стеновые прогоны – установлены по разрезной схеме и выполнены из оцинкованных профилей соответствующего сечения

Монтаж всех конструкций – на болтах . Для ускорения работ на площадке возможна поставка конструкций, собранных в укрупненные 2D-структуры.

Презентация Мансарды и реконструкция зданий

3

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Каркас здания решен в виде ряда четырехпролетных поперечников, состоящих из колонн постоянного сечения и ферм. Колонны и фермы изготовлены из спаренных оцинкованных С-профилей, соединенных между собой болтами.

Сопряжение элементов поперечника между собой – шарнирное; колонн с фундаментом шарнирное.

Прогоны покрытия и стеновые прогоны – установлены по разрезной схеме и выполнены из оцинкованных профилей соответствующего сечения

Монтаж всех конструкций – на болтах . Для ускорения работ на площадке возможна поставка конструкций, собранных в укрупненные 2D-структуры.

Презентация Мансарды и реконструкция зданий

4

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Каркас здания решен в виде ряда четырехпролетных поперечников, состоящих из колонн постоянного сечения и ферм. Колонны и фермы изготовлены из спаренных оцинкованных С-профилей, соединенных между собой болтами.

Сопряжение элементов поперечника между собой – шарнирное; колонн с фундаментом шарнирное.

Прогоны покрытия и стеновые прогоны – установлены по разрезной схеме и выполнены из оцинкованных профилей соответствующего сечения

Монтаж всех конструкций – на болтах . Для ускорения работ на площадке возможна поставка конструкций, собранных в укрупненные 2D-структуры.

Презентация Мансарды и реконструкция зданий
