По заказу одного из научно-производственных предприятий Обнинска, работающего в сфере проектирования, изготовления и монтажа вентиляционного оборудования и систем очистки воды и воздушно-газовых смесей, спроектировали и изготовили быстровозводимый цех. Предлагаем небольшой фотоотчет о построенном объекте.

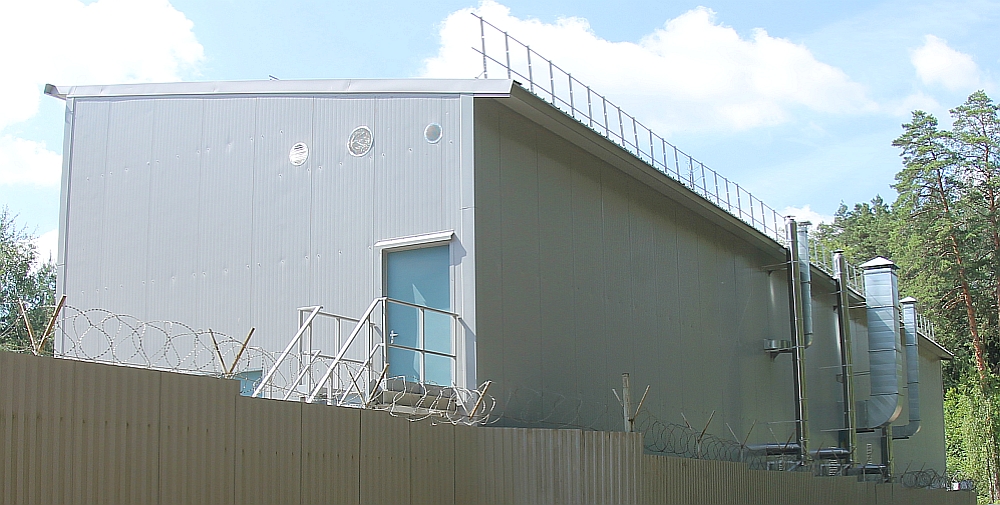

Цех спроектирован по индивидуальному техническому заданию и предназначен для размещения окрасочно-сушильного комплекса. Руководствуясь предоставленным Заказчиком планом расположения оборудования и технологическими нагрузками на несущие конструкции здания, конструкторы ЗМК «Андромета» создали проект однопролетного здания с каркасом из ЛСТК размерами 8,64х40,11х7(в) м с односкатной крышей уклоном 20%:

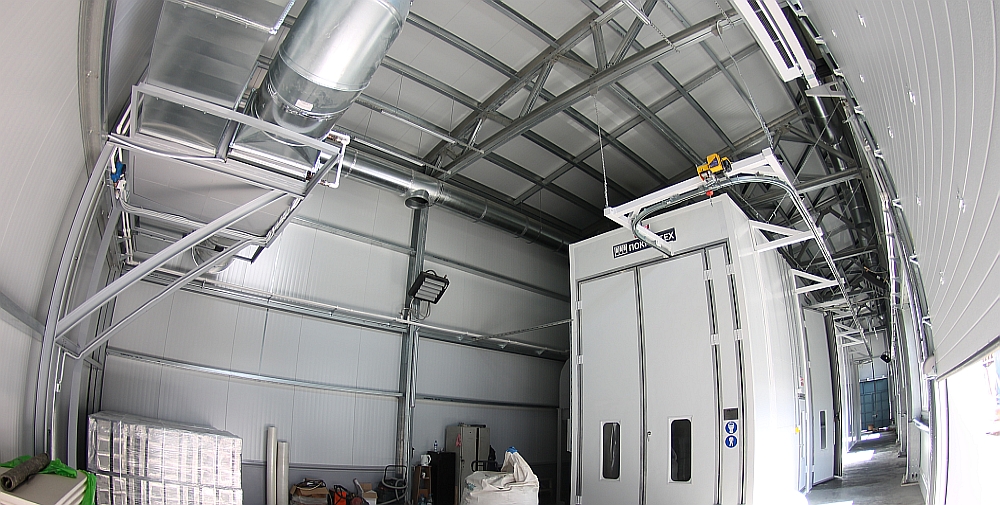

Основную площадь здания занимает окрасочно-сушильный комплекс, состоящий из нескольких секций:

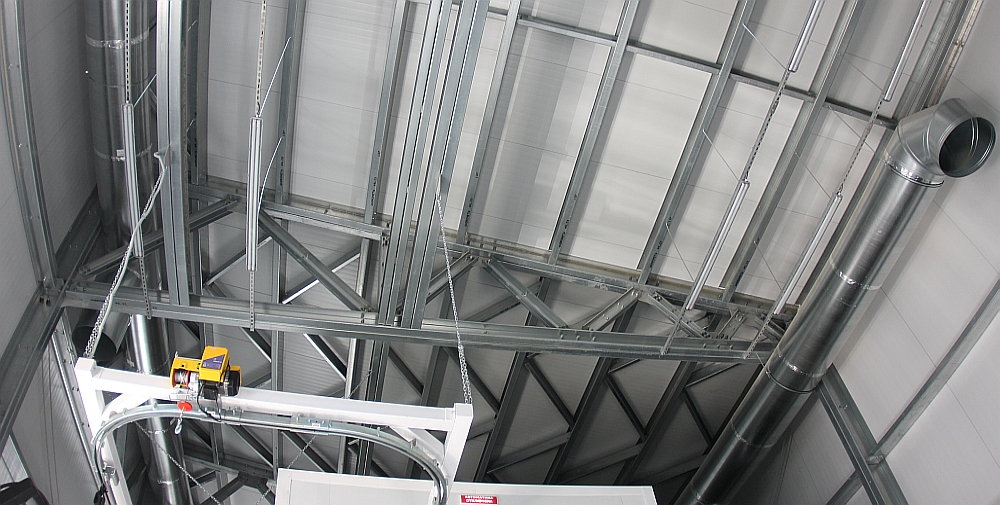

Для перемещения изделий внутри окрасочных камер цех оснащен подвесным конвейером, нагрузки от которого учтены при проектировании несущих конструкций здания. Подвесы конвейера крепятся к продольным балкам покрытия в 4 точках. Вентиляционные воздуховоды монтируются по фермам: с одной стороны - по нижним поясам, с другой – в межферменном пространстве:
Для размещения вспомогательного оборудования в цехе предусмотрена антресоль размерами 3,47х5,7м, монолитное перекрытие которой рассчитано на восприятие полезных нагрузок 400 кг/м2. Антресольная часть отделена от основного помещения цеха перегородками, которые обшиты сэндвич панелями (на фото видна справа):

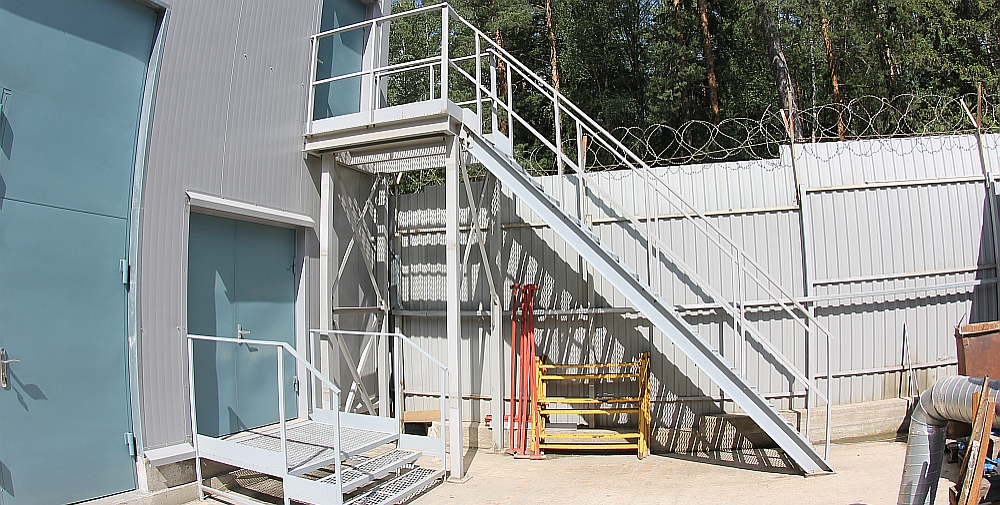

Снаружи к антресоли примыкает технологическая площадка с покрытием из ПВЛ размерами 1,5х1,5 м, расположенная на высоте 3,6 м от нулевой отметки. Для доступа на площадку в проекте была предусмотрена одномаршевая наружная лестница:

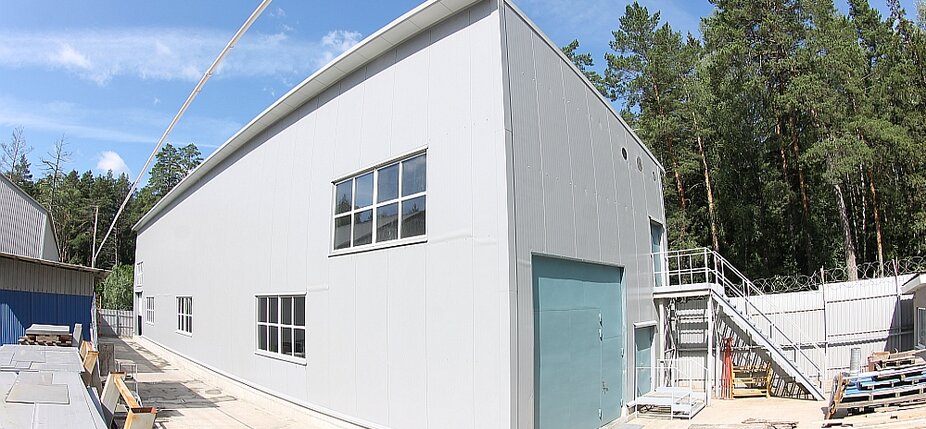

В цехе имеется трое подъемно-секционных ворот, две двери и шесть окон. Подробнее об этом проекте можно узнать на его странице в нашем онлайн каталоге Готовые проекты.
Здание окрасочного цеха недавно было введено в эксплуатацию, и заказчик любезно предоставил нам возможность наружной и внутренней фотосъемки, за что выражаем ему признательность.
