Быстровозводимый цех 350 м²

О проекте быстровозводимого цеха

Представляем проект производстенного цеха, реализованный в 2024 году по заказу одного из научно-производственных предприятий наукограда Обнинска, специализирующегося на производстве систем водоподготовки и воздухоочистки. По заданию Заказчика «Андромета» спроектировала и изготовила каркас, а также разработала технические паспорта ограждающих конструкций быстровозводимого здания.

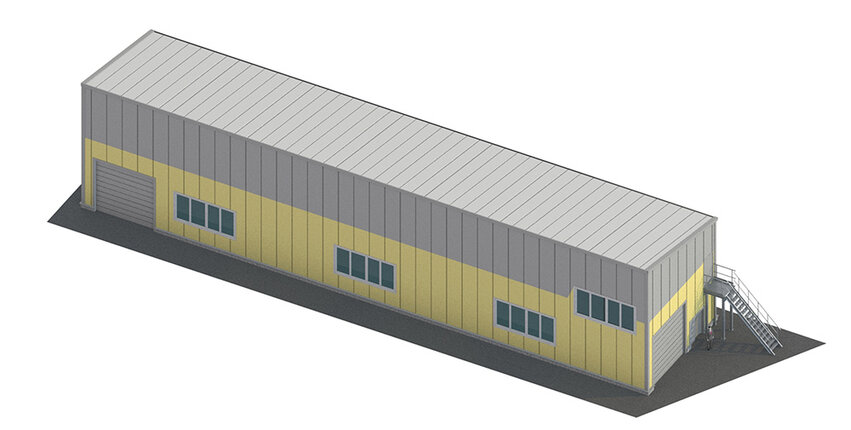

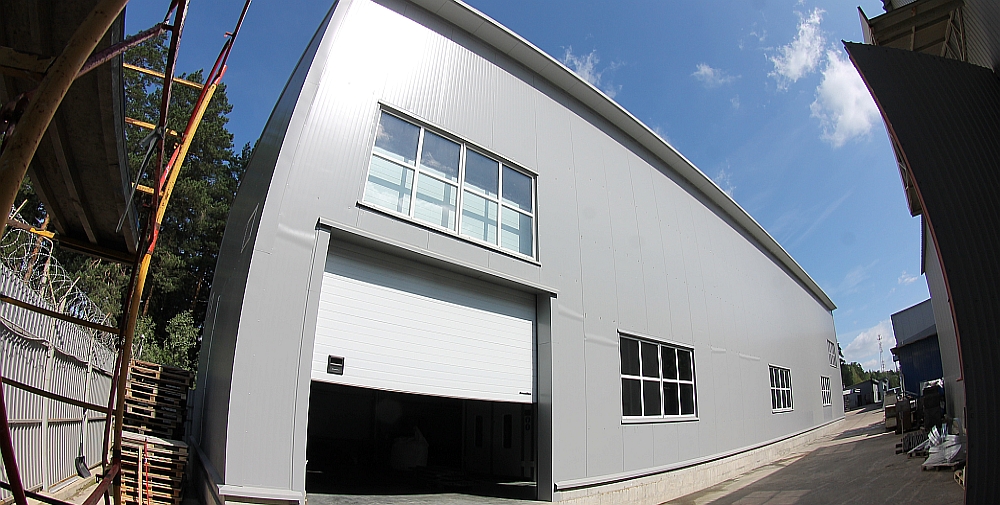

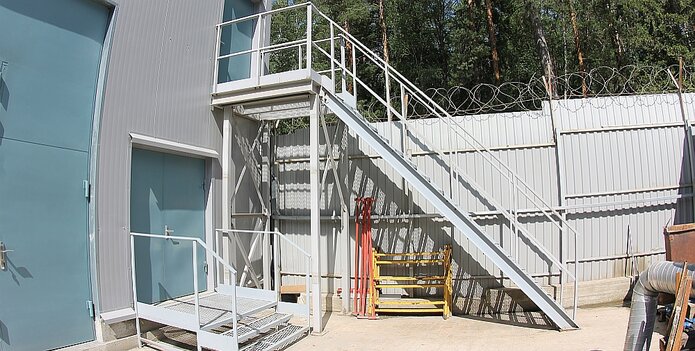

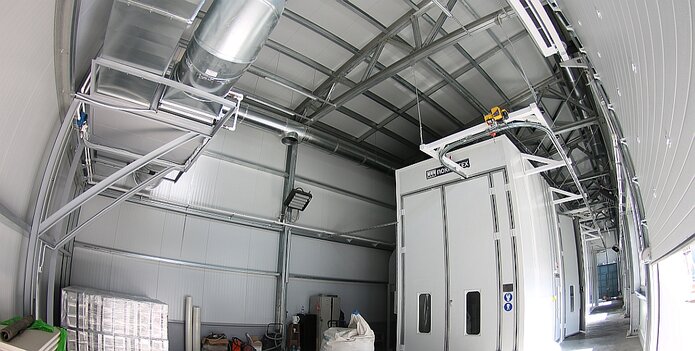

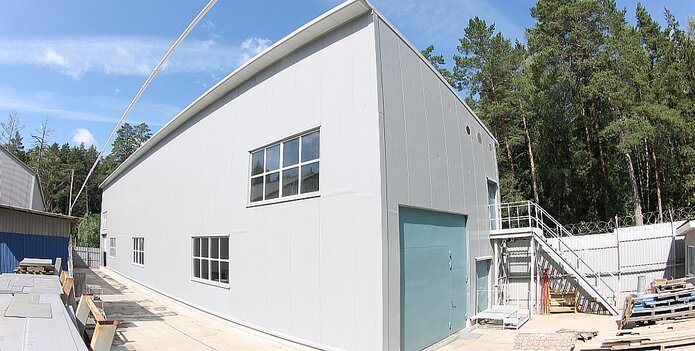

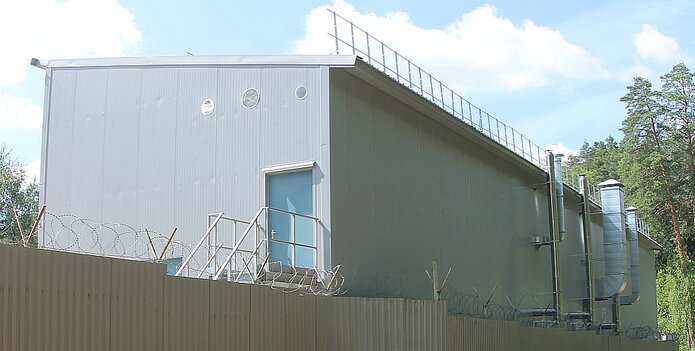

Цех представляет собой ангар из ЛСТК, который может подойти и под другие задачи, например - небольшой склад или автосервис. Это пример объекта Лайт индастриал, которые часто размещаются вдоль  автомагистралей и поэтому имеют вытянутую форму в плане. Другие особенности здания – односкатная кровля и наличие 2-этажной части, отделенной от основного объема перегородками – обусловлены функциональными требованиями и соображениями рационального проектирования.

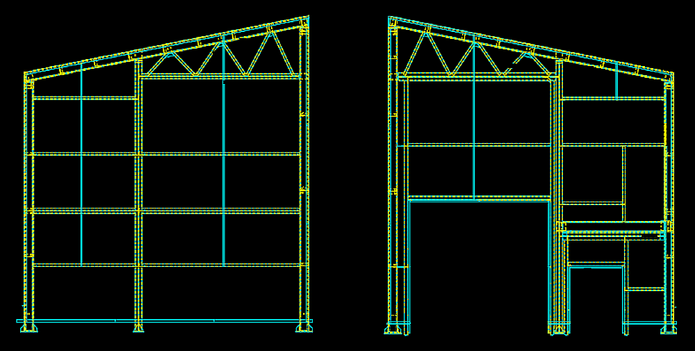

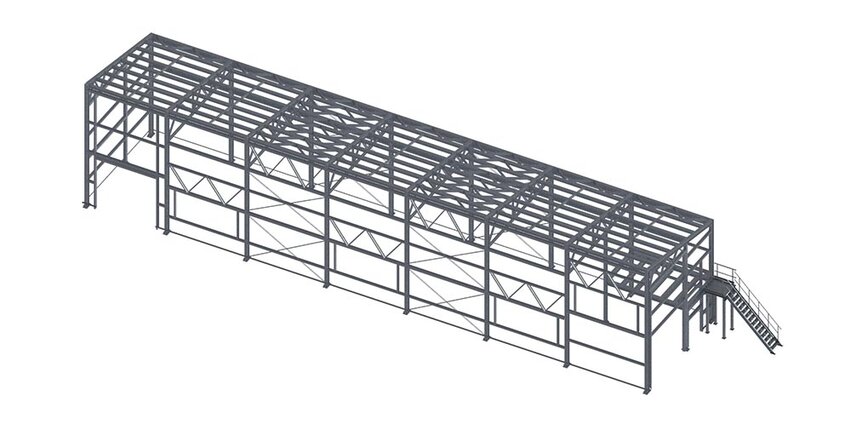

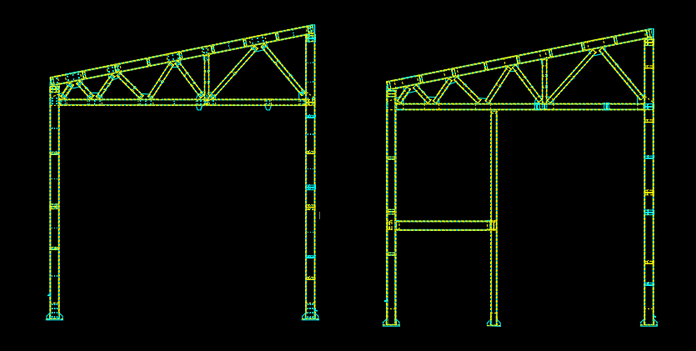

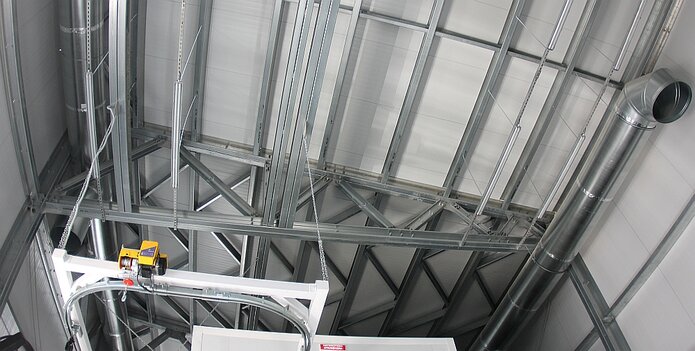

Каркас цеха - легкая металлоконструкция из холодногнутых оцинкованных профилей, спроектированная на основе системы БВЗ Стерк®.  Торцевые, рядовые и связевые рамы состоят из колонн постоянного сечения и ферм трапециевидной формы с уклоном верхнего пояса 20%. Рамы воспринимают все поперечные нагрузки и воздействия, обеспечивая устойчивость каркаса в этом направлении, а за его продольную устойчивость отвечает система вертикальных и горизонтальных гибких связей, установленных с предварительным натяжением.

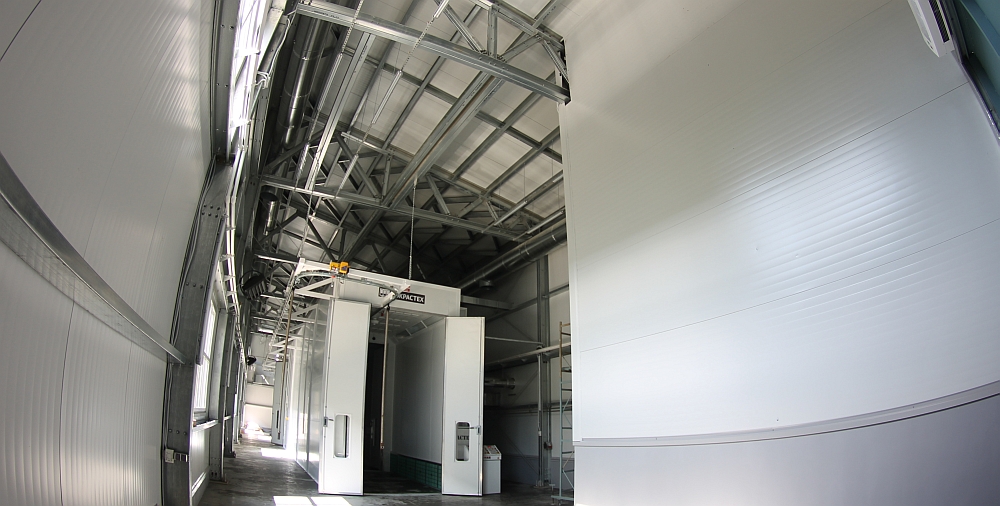

Элементы ферм, колонны, балки перекрытия и еще ряд несущих металлоконструкций каркаса имеют двухветвевые открытые  сечения, составленные из пар С-образных оцинкованных профилей, стенки которых объединены болтами для совместной работы. Менее нагруженные элементы (прогоны, каркасы проемов и др.) выполнены из одиночных С-профилей.

Все соединения каркаса реализованы на болтах нормальной точности М12, М16 и М20, которые устанавливают без контроля натяжения.

Производственные здания – самая востребованная продукция ЗМК «Андромета» на сегодняшний день. Наряду с небольшими объектами, подобными представленному на этой странице, которые мы самостоятельно проектируем и производим по ТЗ Заказчиков, наш завод изготавливает промышленные металлоконструкции зданий и сооружений по КМ и КМД. Познакомиться с нашими производственными возможностями и видами выпускаемых металлоконструкций можно на странице Продукция.

Андромета – это надежно!

Этапы сотрудничества

1. Заключение договора

После согласования и подписания договора мы начинаем выполнение Вашего заказа строго в день получения первой предоплаты, которая оговаривается индивидуально при заключении договора.

2. Передача чертежей в производство

Если выбран проект цеха по готовым рабочим чертежам из нашего архива, этот этап занимает всего от 2 дней.

3. Производство каркаса промздания

Хотите увидеть производство? Смотрите наш видео-тур по заводу "Андромета"!

Срок изготовления металлоконструкций цеха по этому готовому проекту - от 10 р.д.

4. Доставка конструкций на объект

Осуществляется транспортными компаниями. Легкие и компактные конструкции СТЕРК® удобны в транспортировке, каркас этого промздания будет доставлен за 2 рейса 20-тонного полуприцепа.

5. Монтаж быстровозводимого проимздания

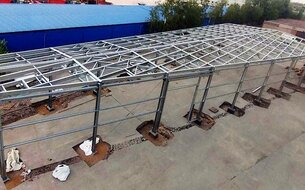

Опытная бригада из 6-ти человек, владеющая технологией монтажа конструкций ЛСТК серии СТЕРК®, может собрать каркас этого здания за 5 рабочих дней. По просьбе заказчика мы можем порекомендовать ему проверенных монтажников из числа наших партнеров.

6. Сдача промздания в эксплуатацию

Срок заводской гарантии на каркасы быстровозводимых зданий из металлоконструкций от ЗМК «Андромета» - 1 год от даты начала эксплуатации или 2 года от даты изготовления конструкций.
