Интересный кейс из практики ЗМК "Андромета"на стыке строительства и машиностроения: изготовление металлоконструкций воздухоочистительных устройств (КВОУ).
Содержание
Задача
Что такое КВОУ: назначение, требования
Изготовление и контроль качества КВОУ
Контрольная сборка и ее результаты
Видео по теме: Цех контрольной сборки металлоконструкций
Задача
В рамках Государственной программы по развитию тепловой электроэнергетики Дальнего Востока ПАО «Русгидро» осуществляет строительство новых мощностей в Приморском и Хабаровском краях, Якутии и ряде других субъектов ДФО. Строящиеся генерирующие мощности тепловых электростанций будут использовать наиболее эффективную на сегодняшний день парогазовую технологию, которая позволяет удвоить КПД по сравнению с традиционными паровыми турбинами. Для двух из этих объектов подрядчик разместил на заводе «Андромета» заказ на изготовление и поставку металлоконструкций корпусов комплексных воздухоочистительных установок. Нужно было изготовить четыре комплекта конструкций общим тоннажем ~170 т.
Что такое КВОУ: назначение, требования
Первая ступень парогазовых установок — газовые турбины, для работы которых необходимы большие объемы очищенного воздуха. Поэтому воздухозаборные тракты таких турбин оснащаются комплексными воздухоочистительными устройствами (КВОУ), которые наряду с фильтрацией пыли выполняют также функцию поддержания оптимальной температуры воздуха и шумоподавления.
Корпуса воздушных фильтров КВОУ — это ответственные технологические металлоконструкции, от надежности которых зависит бесперебойная работа энергогенерирующих мощностей электростанций. Поэтому к их изготовлению предъявляются повышенные требования по качеству сварных швов, толщине защитных лакокрасочных покрытий, отклонениям проектных размеров и собираемости: класс допуска В по ГОСТ Р ИСО 13920.
Изготовление и контроль качества КВОУ

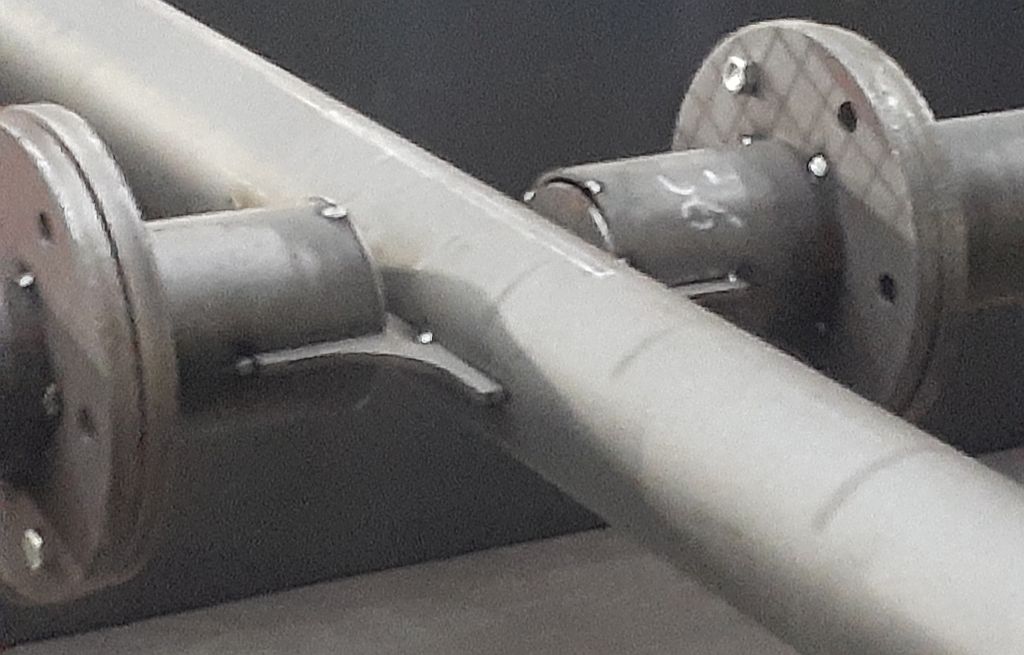

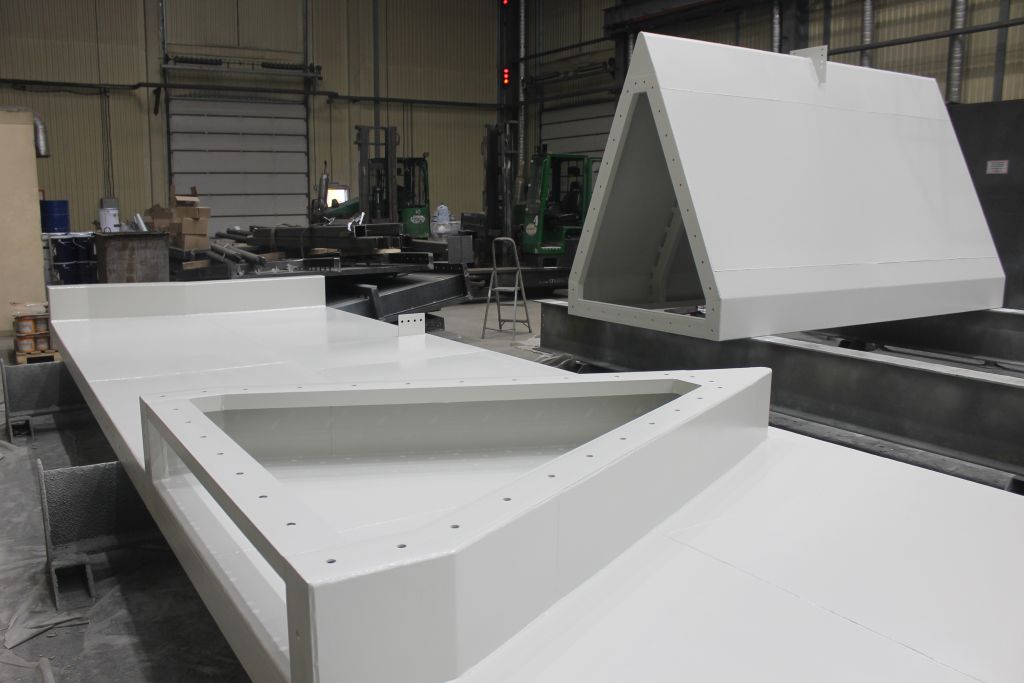

В состав работ, выполняемых производителем металлоконструкций КВОУ, помимо их изготовления и нанесения трехслойной покрасочной системы общей толщиной 250 мм, входит обязательная контрольная сборка. В соответствии с утвержденным Заказчиком Планом контроля качества ей подлежали все 36 модулей, изготовленных нашим заводом, и смежные участки воздуховодов. Приемка каждой контрольной сборки осуществлялась представителями ОТК завода-изготовителя и Заказчика продукции.
Планом качества также был предусмотрен измерительный контроль толщины лакокрасочных покрытий, результаты которого оформлялись сводным отчетом.
Контрольная сборка и ее результаты

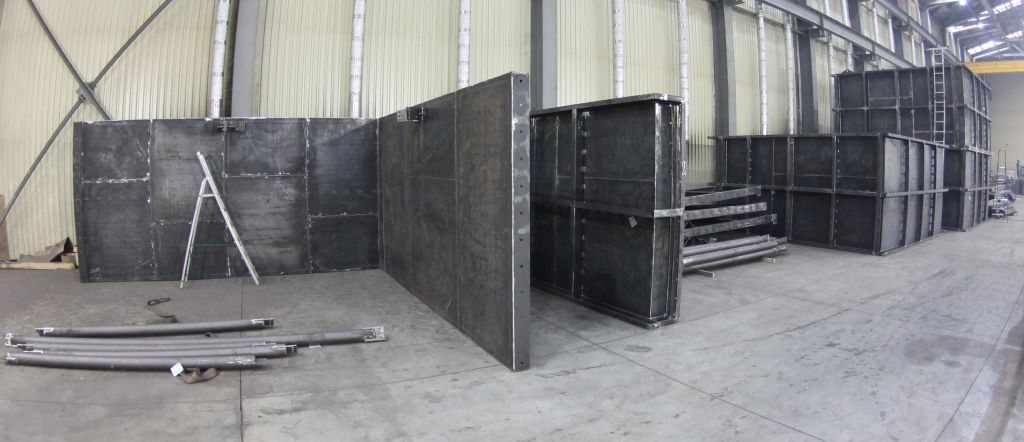

На заводе «Андромета» контрольная сборка промышленных металлоконструкций выполняется в специализированном цехе, оснащенном 10-тонным мостовым краном и позволяющем работать с крупногабаритными пространственными конструкциями.

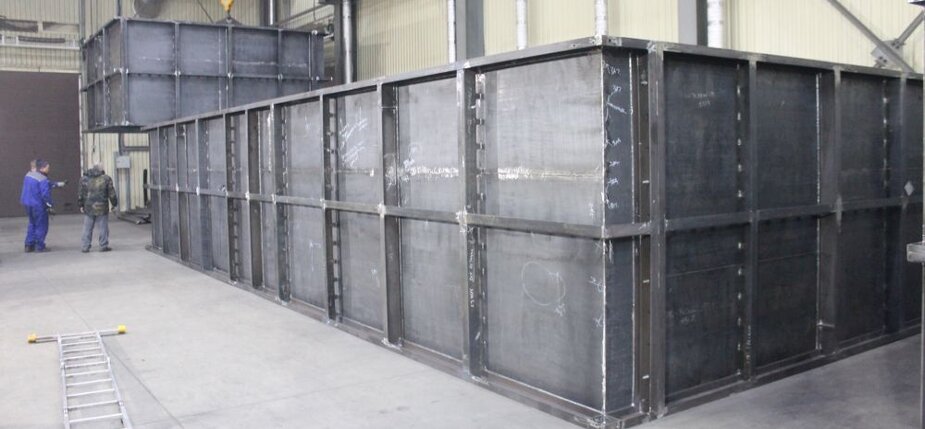

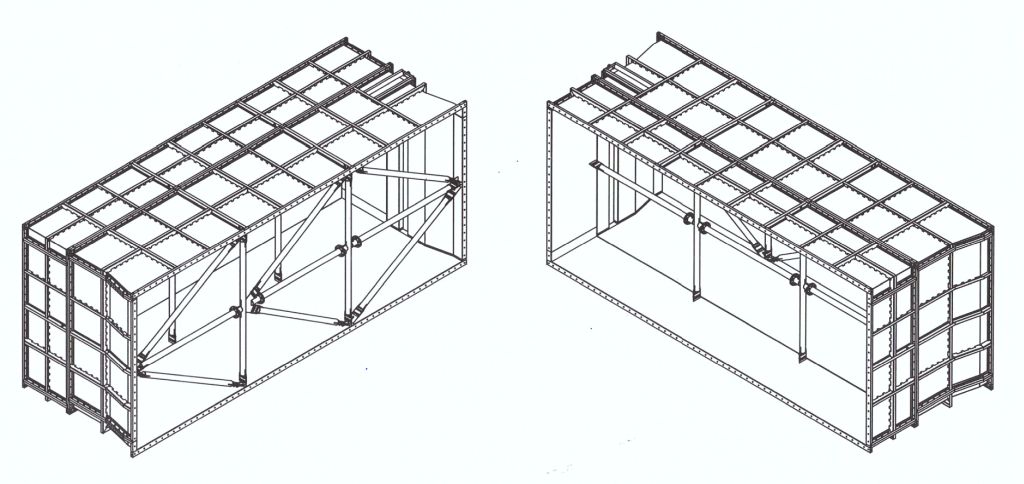

Габариты модулей КВОУ – порядка 5х12х4,5 м, а вес каждого – от 3 до 7 тонн. При этом предельные допуски линейных размеров согласно рабочим чертежам – не более 10 мм.
Благодаря современному высокоточному оборудованию металлообработки и мастерству специалистов сварочного производства завода «Андромета» точность изготовления конструкций оказалась существенно выше этих строгих требований. Так, по результатам контрольных сборок отклонения разности диагоналей модулей КВОУ от проектных значений составляли в среднем 2-3 мм и не превысили 7 мм ни на одном из модулей, изготовленных нашим заводом.
Этот ответственный заказ в очередной раз подтвердил высокий уровень качества продукции и производственной культуры ЗМК «Андромета». А наша команда приобрела новый практический опыт и расширила свои компетенции в производстве металлоконструкций для энергетических объектов.
