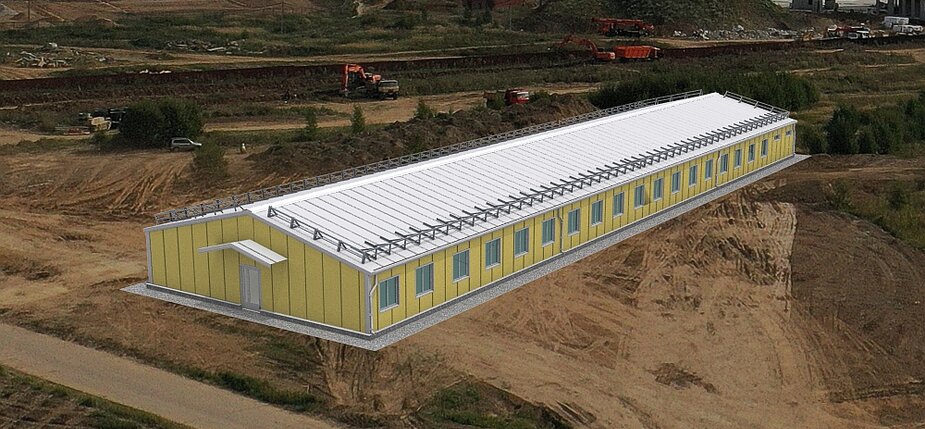

В текущих условиях растет потребность в быстровозводимом временном жилье для расселения людей, оставшихся без крова. Сознавая это, команда «Андрометы» разработала типовой проект одноэтажного общежития на основе серийного быстровозводимого здания из ЛСТК СТЕРК® пролетом 15 м.
Общая площадь общежития 850 кв.м, оптимальная вместимость – 50 человек, но благодаря свободной внутренней планировке каркасного здания она может быть увеличена до 93 мест (исходя из минимальной нормы жилой площади 6 кв.м на человека). Отсутствие несущих стен и внутренних колонн позволяет при необходимости увеличить количество жилых комнат за счет сокращения площади мест общего пользования.
Срок возведения каркаса одного общежития бригадой из 6 человек составляет всего 5 рабочих дней. А для доставки комплекта металлоконструкций к месту строительства потребуется всего 2 автоприцепа грузоподъемностью 20 тонн. В дальнейшем при необходимости временное здание может быть демонтировано и передислоцировано на новое место.
Общежитие представляет собой заранее запроектированное быстровозводимое здание серии СТЕРК®, выпускаемое заводом «Андромета» по уже готовым рабочим чертежам.
Это легкое металлокаркасное сооружение с внутренней обшивкой из сэндвич-панелей и наружной облицовкой из профлиста.
В качестве основания предусмотрен монолитно-бетонный фундамент проектной толщины. Задание на фундамент (нагрузки, количество, расположение и диаметр анкеров) является частью готовой рабочей документации серийного здания СТЕРК® и выдается Заказчику на старте работ, что позволяет сразу приступить к подготовке фундамента.
Каркас общежития реализован по рамно-связевой схеме и выполнен из стальных холодногнутых оцинкованных С-образных профилей (ЛСТК) по ТУ 1122-002-82866678-2013. Основные несущие конструкции каркаса – рамы, состоящие из колонн, жестко закрепленных на фундаменте, и ферм, шарнирно сопряженных с колоннами. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями, установленными с предварительным натяжением. Жесткость покрытия обеспечивается системой горизонтальных связей, распорок и кровельными прогонами; жесткость торцевых стен – системой вертикальных связей и распорок по стойкам фахверка.
•Каркасы поставляются заводом-изготовителем в виде комплектов деталей полной заводской готовности, не требующих дополнительной обработки на стройплощадке.
•Все детали выполнены в размер, снабжены крепежными отверстиями, вырезами для взаимного сопряжения и маркировкой. Эти операции выполняются индустриальным способом с высокой точностью.
•Монтаж на площадке сводится к быстрой болтовой сборке при помощи ручного инструмента (шурупогайковерты, ключи)
•Кран необходим только для установки в проектное положение предварительно собранных в укрупненные блоки колонн и ферм
Внешний теплоизоляционный контур и внутренние межкомнатные перегородки здания выполнены из сэндвич-панелей с минераловатным сердечником толщиной 150 мм (наружные стены и потолок) и 100 мм (перегородки). Кровельное покрытие и наружная облицовка стен выполнены из оцинкованного и окрашенного профлиста.
Варианты внутренней планировки общежития
Предлагаемые планировки могут быть скорректированы благодаря отсутствию внутренних несущих конструкций.
| На страничку проекта |
Чтобы познакомиться с другими проектами общежитий и прочих быстровозводимых зданий, которые можно использовать для тиражирования, загляните в наш каталог Готовые проекты.
