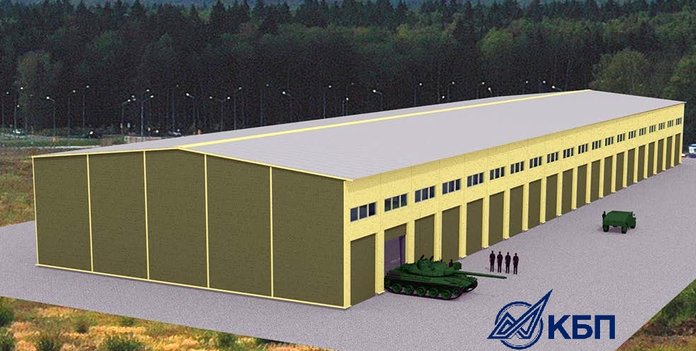

Ангар для автотехники

Район
Тульская область
Год строительства
2012 г.
Размеры
30 * 105* 8.4 м
Полезная площадь
3150 кв.м
Заказчик:
ГУП «Конструкторское бюро приборостроения»
Особенности
Другие опции
Тип каркаса
Каркас из сварных ЛМК, монтаж на болтах
Цена – от 5 061 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: 30 * 105* 8.4 м (высота до низа несущих конструкций)
Пролеты:  1
Этажность: 1
Шаг рам : 5.25 м

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Особенности

В связевых секциях каркаса установлены продольно ориентированные рамы для обеспечения устойчивости и организации воротных проемов.

Конструктивные решения ангара для автотехники

Возможна поставка каркасов и полнокомплектных зданий

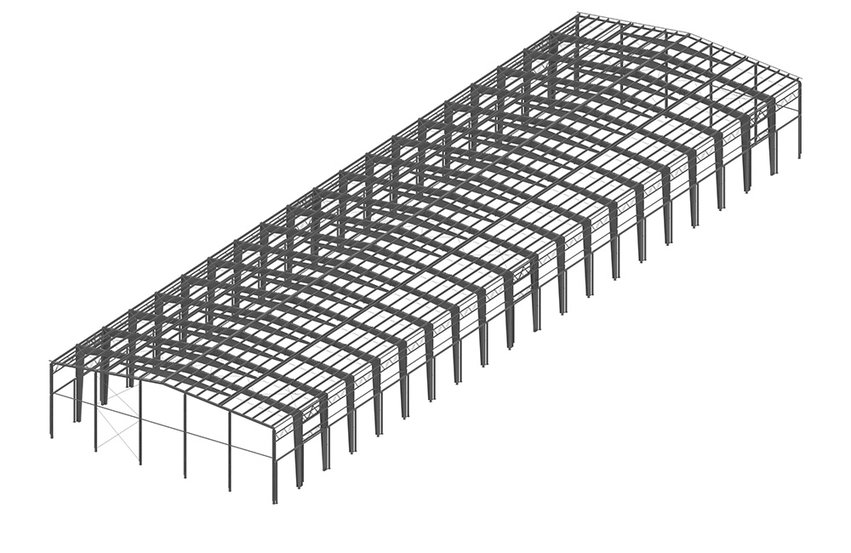

Каркас


Основные несущие конструкции каркаса - стальные однопролетнуые рамы с жестким соединением ригеля с  колоннами, выполненные из сварных двутавров переменного сечения (сталь 255 по ГОСТ 27778).

Прогоны кровли и стен - из оцинкованного С-профиля (сталь 350 по ГОСТ 14918).

Соединения элементов: на высокопрочных болтах и болтах нормальной прочности.

Продольная устойчивость каркаса обеспечивается рамами в связевых секциях, ориентированными вдоль здания, и связями в плоскости покрытия.



1

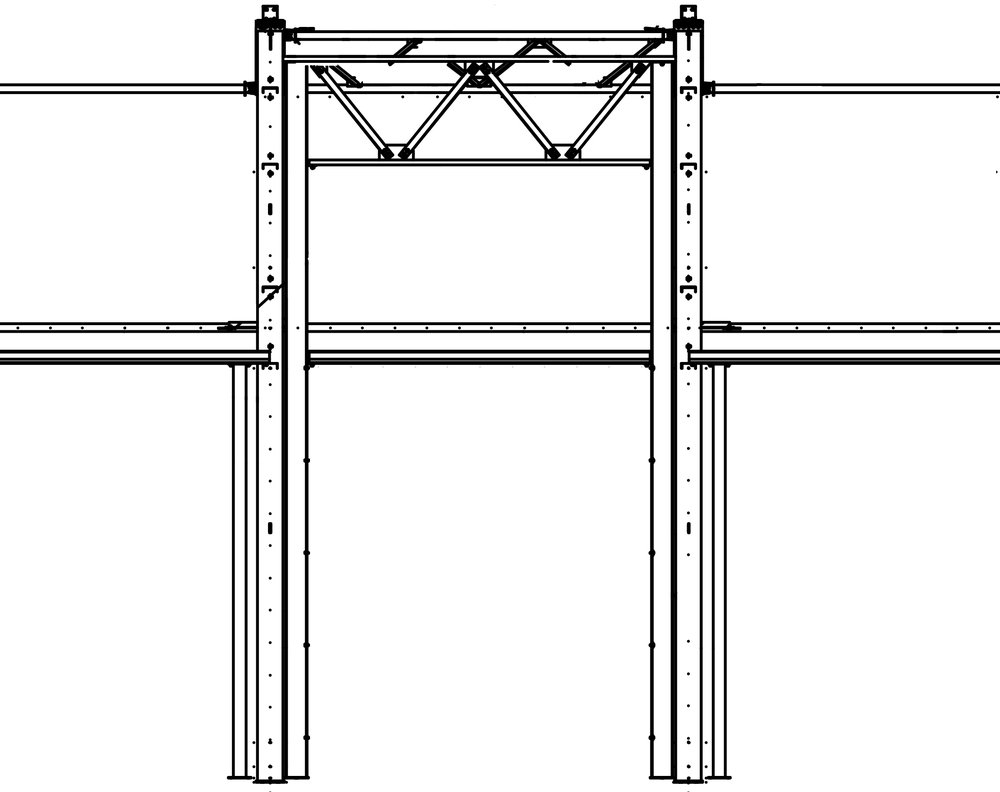

Организация проемов в связевых блоках

Техническое задание  предусматривало организацию воротных проемов в каждом шаге рам. Это исключало использование крестообразных связей в плоскости стен для обеспечения устойчивости здания в продольном направлении. Задача была решена установкой в связевых секциях каркаса дополнительных рам, ориентированных вдоль здания.

2

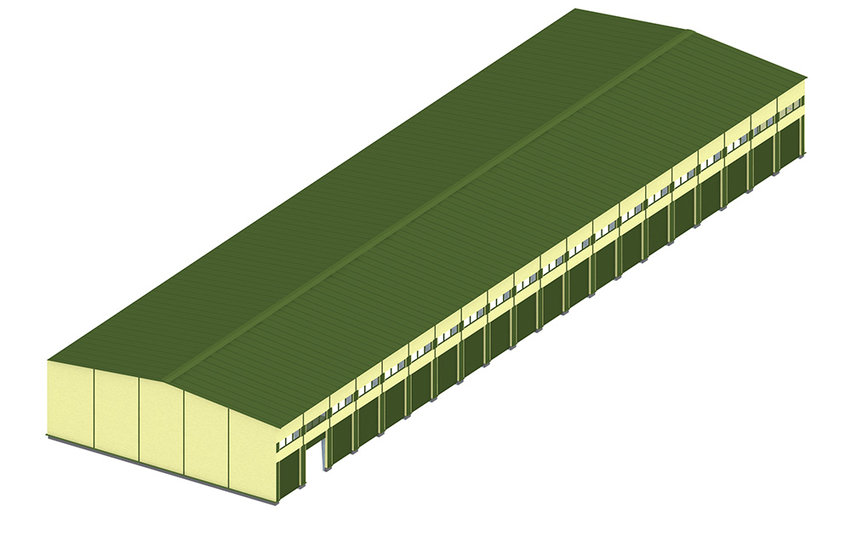

Ограждающие конструкции
  • Кровля - сэндвич-панели толщиной 120 мм
  • Стены - сэндвич-панели толщиной 100 мм

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.
