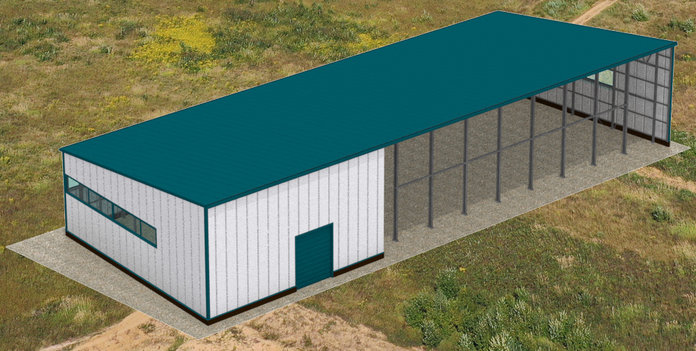

Склад с односкатной кровлей

Район

Тверская область

Год строительства

2014г.

Размеры

21,8 * 56 * 6,5 (h) м

Полезная площадь

1220 кв.м

Пролеты

1

Этажность

1

Особенности

Примыкание

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры здания:	21,8 * 56 * 6,5 (h) м (h - высота до низа несущих конструкций)
Шаг рам:	переменный (4.2, 4.45 и 4.85 м)
Кровля:	односкатная, уклон 10%
Ворота:	подъемно-секционные 4,0х4,5(h)м – 2 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: IV снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Особенности

Примыкание к существующему зданию

Хочу такое здание

Конструктивные решения здания склада с односкатной кровлей

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ УЗНАТЬ БОЛЬШЕ!

1

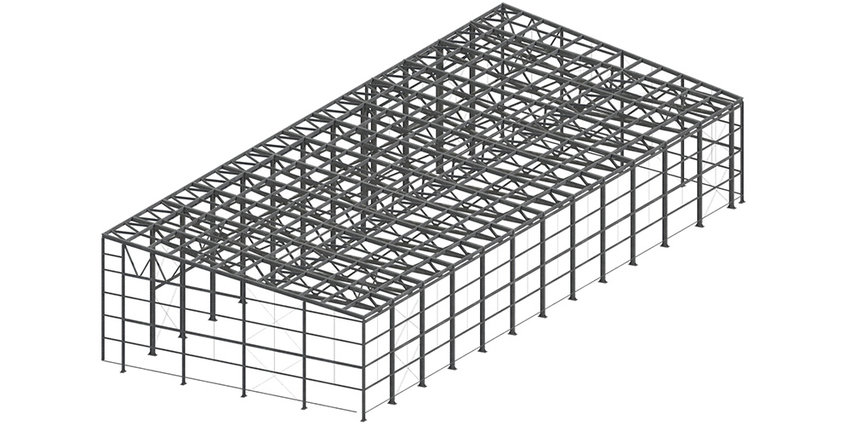

Каркас

Тип каркаса: комбинированный

фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм).

Буклет Здания со стальными каркасами комбинированного типа

1

2

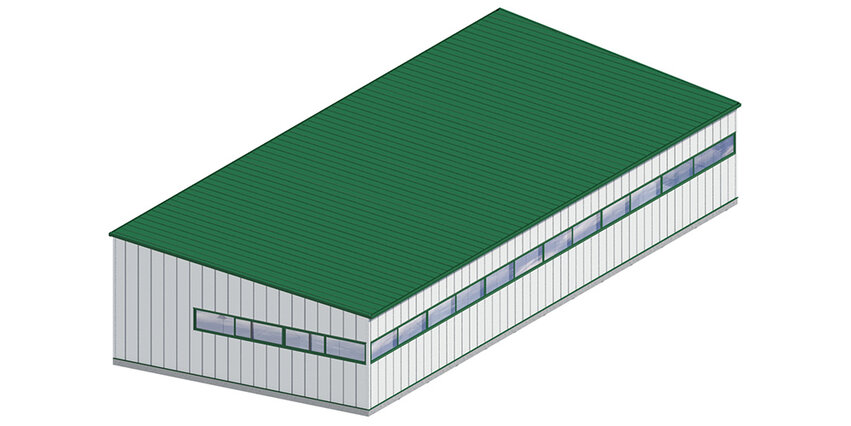

Ограждающие конструкции

Ограждающие конструкции кровли и стен: профилированный лист

«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист
