Цех 21 х 48 х 6 м
Характеристики
| Параметр | Значение |
|---|---|
| Размеры: | 21 х 48 х 6 (h)м (h - высота до низа несущих конструкций) |
| Шаг рам: | 6 м |
| Кровля: | двускатная, уклон 25% |
| Окна: | поликарбонат, 4,0 х 1,0 (h)м - 15 шт. по обеим длинным сторонам здания |
| Ворота: | подъемно-секционные 4,0х4,5(h)м - 2 шт. по торцу, 1 шт. – по длинной стороне здания |
| Двери: | 0,9 х 2,1 (h)м - 1 шт. по торцу, 1 шт. – по длинной стороне здания |

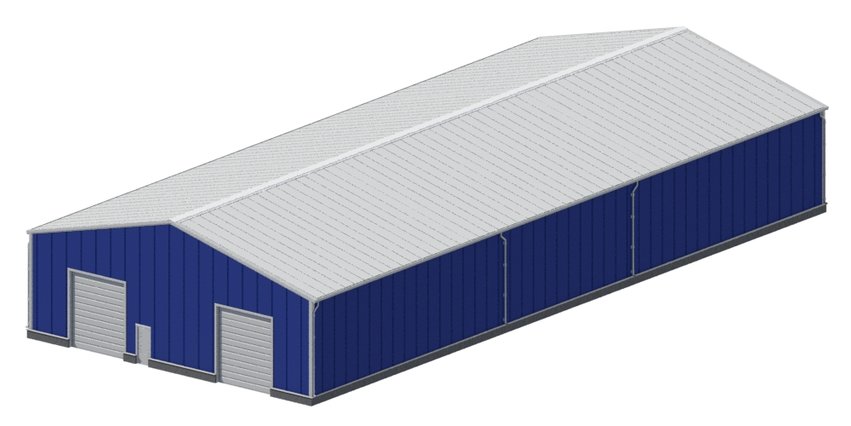

| Ограждающие конструкции: |
- кровли - полистовая сборка двуххслойная (профлист, мягкий минераловатный утеплитель 150 мм) - стен - полистовая сборка трёхслойная (профлист, мягкий утеплитель 100 мм, профлист) |
Информация
расчетная снеговая нагрузка: III снеговой район
расчетная ветровая нагрузка: I ветровой район
сейсмический район: до 6 баллов (по шкале MSK)
IV без огнезащиты
- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

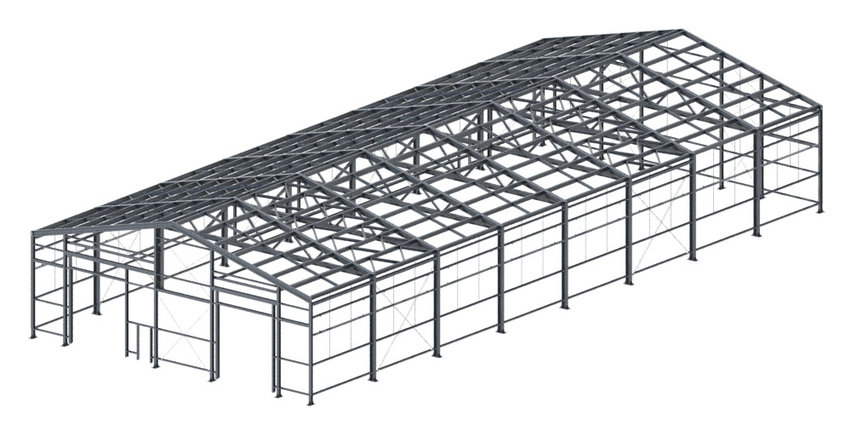

Конструктивные решения здания цеха 21 х 48 х 6 м
Возможна поставка каркасов и полнокомплектных зданий
Конструктивная система: СТЕРК

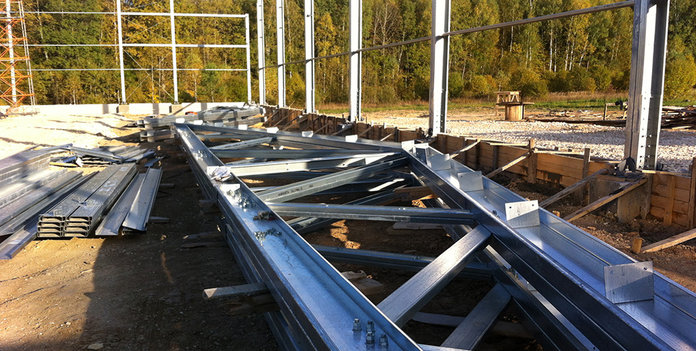

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

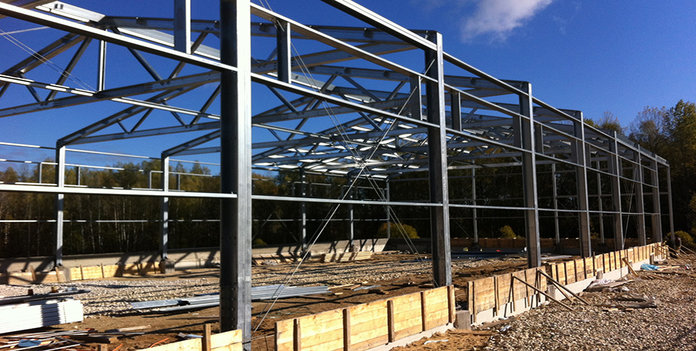

Тип каркаса: рамно-связевой

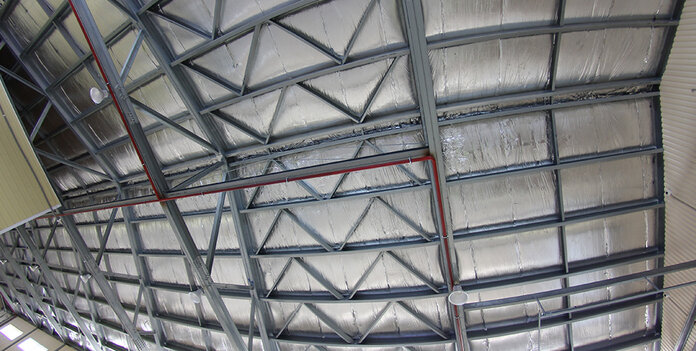

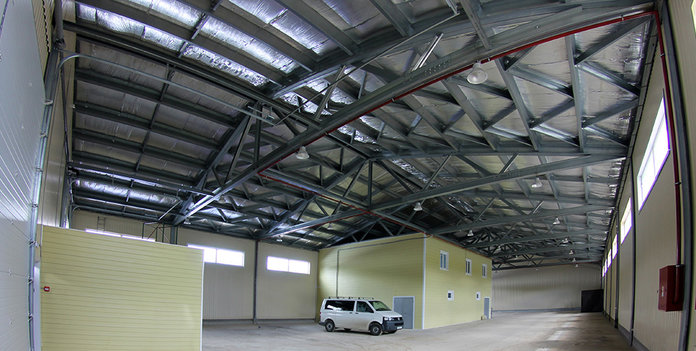

- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов

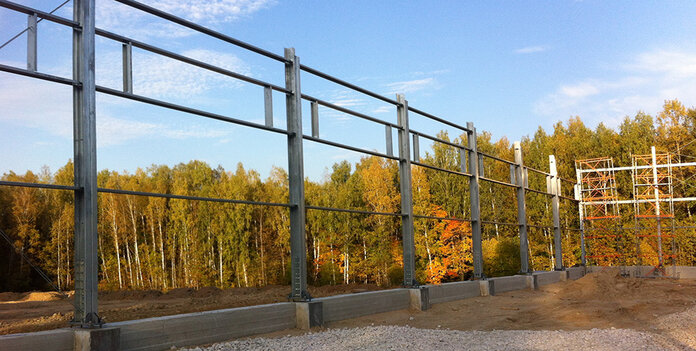

- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение

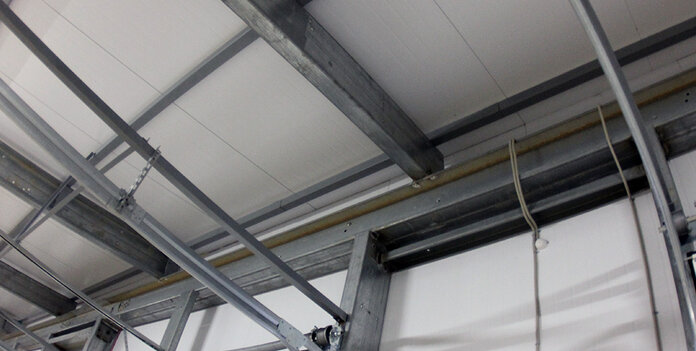

- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением
- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
Конструктивная система: СТЕРК
Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Тип каркаса: рамно-связевой
- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением
- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
О проекте цеха 21 х 48 х 6 м
Один из часто заказываемых типоразмеров быстровозводимых зданий СТЕРК на каркасах из холодногнутых оцинкованных профилей – это здания пролетом 21 или 24 м и высотой 6 м.
Такая высота и ширина пролета в большинстве случаев достаточны для размещения производственного оборудования и складских систем хранения; при необходимости - позволяют установить ворота для проезда грузового автотранспорта и погрузочной техники. Такие здания массово применяются для организации технологических и складских площадей производственных предприятий среднего и малого бизнеса.

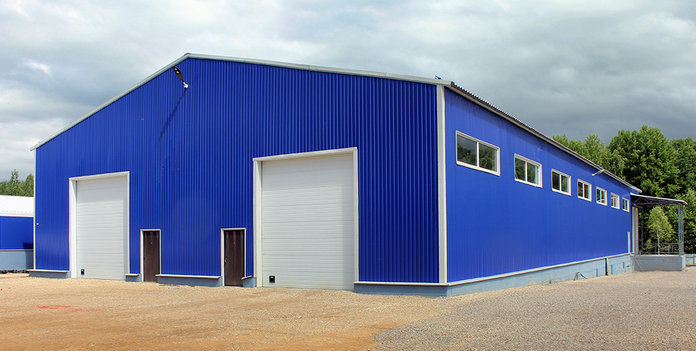

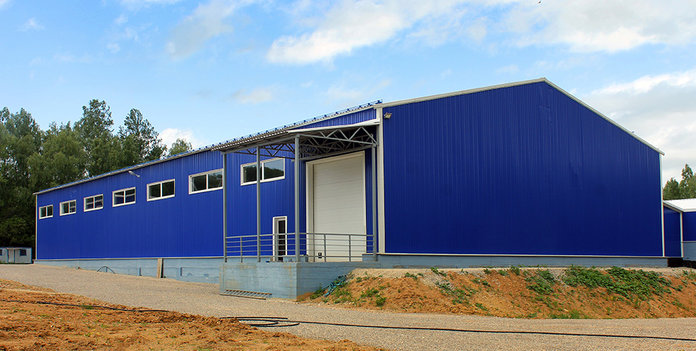

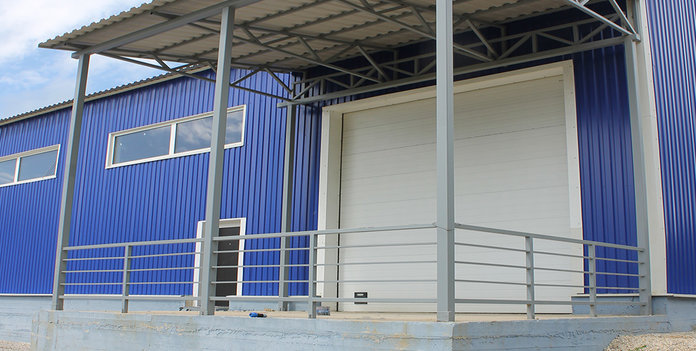

Примером может быть производственная площадка металлообрабатывающего предприятия в г.Ферзиково Калужской области, где в 2016/2017 гг построено сразу два конструктивно идентичных здания СТЕРК размерами 21 х 48 х 6 м. Одно из зданий будет использоваться как производственное, второе – как складское. Ввиду различий функционального назначения и потребности в освещенности внутри зданий они отличаются наличием и расположением ворот и окон. Производственное здание, рассчитанное на постоянное пребывание людей, имеет ленточное остекление по обеим длинным сторонам
