Промышленный крольчатник

Район
Калужская область
Год строительства
2013
Размеры
35,12 х 45 х 2,85 м
Полезная площадь
1386,4
Состав объекта:
2 идентичных модуля
Этажность:
1
Особенности
Другие опции
Тип каркаса

Характеристики

Наименование Параметр Значение
Модули Размеры

15,06 х 45 х  2,85(h) м  (h - высота до низа несущих конструкций)

К-во пролетов 1
Шаг рам: 4,5 м
Кровля: двускатная, уклон 25 %
Галерея Размеры

5х6,2х2,85(h)м (h) м  (h - высота до низа несущих конструкций)

К-во пролетов 1
Шаг рам:

4,5 м; 1,7 м

Кровля: односкатная

Информация

Климатические условия строительства
  • расчетная снеговая нагрузка: 180 кг/кв.м (III снеговой район)
  • расчетная ветровая нагрузка: 23 кг/кв.м (I ветровой район)
  • сейсмический район: до 6 баллов (по шкале MSK)
Степень огнестойкости каркаса

IV без огнезащиты

Опции и особенности

Переходная галерея между зданиями

Преимущества
  • сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
  • сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения крольчатника

?

Каркасы зданий
Конструктивная система: СТЕРК

Конструктивная схема: однопролетные рамно-связевые каркасы

Рамы: из колонн постоянного сечения и ферм треугольного очертания с шарнирным сопряжением, прогоны кровли и стен установлены по разрезной схеме, вертикальные и горизонтальные связи – гибкие

Соединения: на болтах нормальной точности

Материал конструкций

  • каркас: из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
  • базы колонн: сталь марки С255 по ГОСТ 27772

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Буклет Быстровозводимые сельскохозяйственные здания

1
Галерея

Конструктивная схема: рамы из колонн и ригелей постоянного сечения, портальные связи по фахверку

Соединения: на болтах нормальной точности

Материал конструкций

  • каркас: из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
  • базы колонн: сталь марки С255 по ГОСТ 27772

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Буклет Быстровозводимые сельскохозяйственные здания

2
Ограждающие конструкции
Хочу такое здание

О проекте промышленного крольчатника

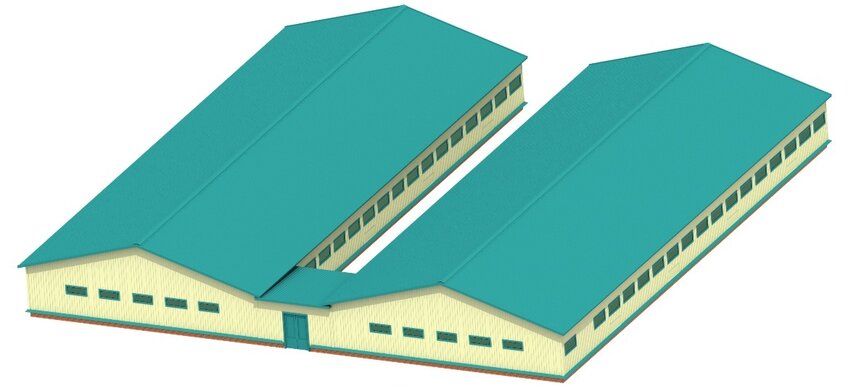

Здание промышленного крольчатника было спроектировано компанией «Андромета» в 2013 году по заказу агроинвестора из Калужской области. Крольчатник состоит из двух одинаковых однопролетных зданий серии СТЕРК и галереи, представляющей собой отдельно стоящую односкатную встройку между корпусами.  Каркасы зданий крольчатника реализованы в рамках серийного решения СТЕРК: рамы из стальных холодногнутых оцинкованных профилей  с бесфасонными соединительными узлами, что повышает уровень антикоррозионный и антибактериальной защиты благодаря полному отсутствию черного металла в конструкции.

Особенность и главное преимущество системы СТЕРК – детали полной заводской готовности, что позволяет заметно ускорить и упростить монтаж конструкций, а значит снизить стоимость и сроки строительства.

Ограждающие конструкции зданий СТЕРК выбирает Заказчик, комплектация ими может входить в поставку «Андрометы» или осуществляться самостоятельно по месту строительства. По желанию Заказчика может быть выпущен технический паспорт со спецификацией и схемами монтажа ограждающих конструкций.
