Овощесортировочный цех

Район

Орловская область.

Год строительства

2012 г.

Размеры

18*92*7 м

Полезная площадь

1656 кв. м

Пролеты:

1

Этажность:

1

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	18927 м (высота до низа несущих конструкций)
Шаг колонн:	4,5м (основной); 3,25 м
Кровля:	двускатная, уклон 20%
Воротные проемы:	4,5 х 4,5 м - 2 шт. по торцам; отметка низа ворот -3м

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: II ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Преимущества

Простая болтовая сборка из готовых деталей

Сварка исключена!

Простой монтаж коммуникаций прямо по каркасу

Хочу такое здание

Конструктивные решения здания овощесортировочного цеха

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

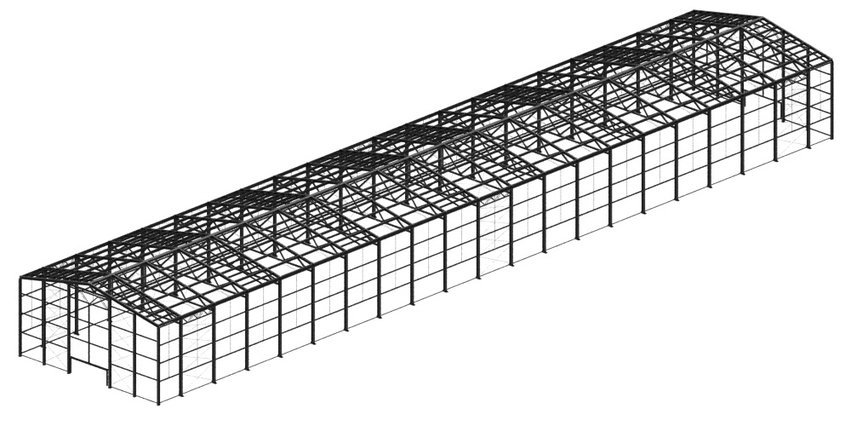

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

1

2

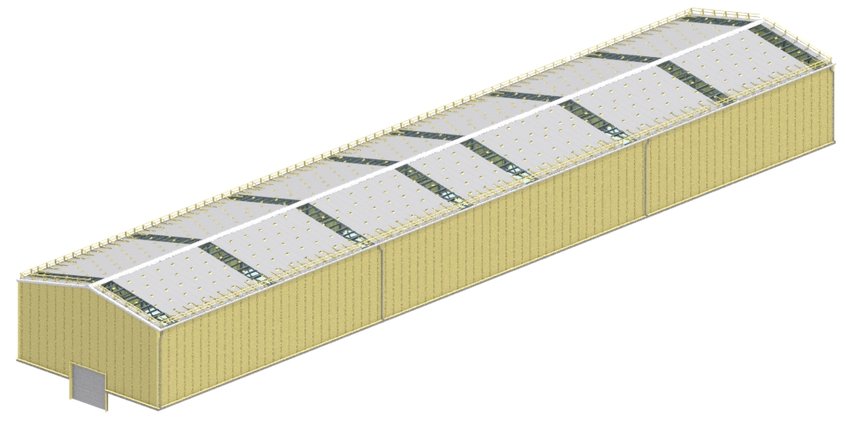

Ограждающие конструкции

Кровля: полистовая сборка двухслойная - профлист, утеплитель минераловатный рулонный 150 мм
Стены: полистовая сборка двухслойная - профлист, утеплитель минераловатный рулонный 100 мм

3

Светопрозрачные участки кровли

Расположение: от конька до свеса кровли: 8 шт. на каждый скат

Материал: полкарбонат, светопрозричный фибролист

Хочу такое здание

Другие проекты

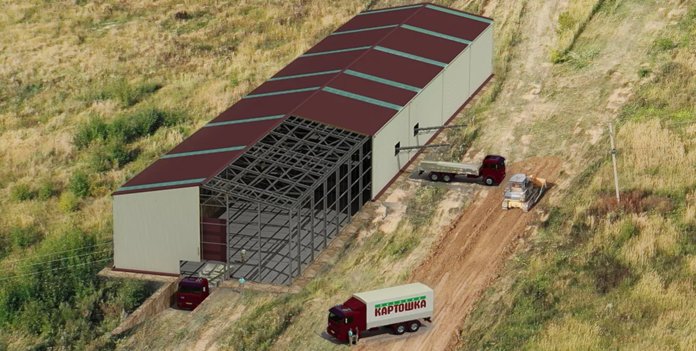

Овощехранилище
