Быстровозводимые сельхозхранилища
Цена – от 4588 руб./м2 с НДС
Предложение не является публичной офертой
Любое агропредприятие нуждается в сооружениях для хранения урожая, расходных материалов и техники. Они входят в число самых часто заказываемых зданий серии СТЕРК® на каркасах из ЛСТК. Экономичность строительства, обусловленная уникальным конструктивом этой серии, особенно важна для фермерских хозяйств, крайне ограниченных в средствах.
«Андромета» проектирует и поставляет сельскохозяйственные хранилища различной специализации: фруктохранилища круглогодичного цикла (холодильники), склады для продукции животоноводства (морозильники), овощехранилища разных назначений, сенохранилища, кормохранилища, склады агрохимикатов.
ПРИМЕРЫ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ХРАНИЛИЩ СТЕРК®
Калужская область
2016
24 х 60 х 7.8(h)м
1440 кв.м
Краснодарский край
2016
36 х 90 х 7.6 (h)м (основное здание)
4 040 кв.м
Московская область
2015 г.
12 х 30 х 4,8 (h)м
360 кв.м
респ. Казахстан, Алматинская обл.
2017
24 х 40 х 6.05(h)м
~1080 кв.м
Московская область
2015 г.
12 х 30 х 4,8 м
360 кв.м
Краснодарский край
2016
33 х 45 х 7.3(h)м
1 533 кв.м
Московская область
2016
9 х 50 х 5 (h)м
450 кв.м

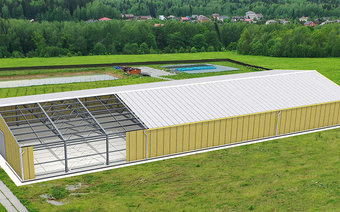

г.Брянск
2014 г.
21х60х4,8 (h) м
1260 кв.м
ТИПОВОЕ СЕЛЬСКОХОЗЯЙСТВЕННОЕ ХРАНИЛИЩЕ СЕРИИ СТЕРК®
В зависимости от вида продукции и способа хранения, подбирается соответствующая конструкция каркаса сооружения, чтобы обеспечить его функциональность и при этом максимально снизить стоимость строительства. Для большинства задач наилучшее решение – каркас серии СТЕРК® из стальных холодногнутых оцинкованных профилей (ЛСТК). При необходимости, например – если применяется насыпной или навальный способ хранения, несущие конструкции выполняются сварными (комбинированный каркас).
Доступна для заказа большая размерная линейка универсальных зданий и специализированных сельскохозяйственных хранилищ.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ.
-
?
Почему СТЕРК®?
-
1
Каркас СТЕРК®
![img]()
-
2
Комбинированный каркас
![img]()
-
3
Ферма
![img]()
-
4
Колонна
![img]()
-
5
Контрфорсы
![img]()
-
6
Стандартные прогонные системы
![img]()
-
7
Внутренние и наружные прогоны
![img]()
-
8
Связи
![img]()
-
9
Каркасы проемов
![img]()
-
10
Ограждающие конструкции кровли
![img]()
-
11
Ограждающие конструкции стен
![img]()
-
12
Светопрозрачные участки кровли
![img]()
-
13
Инженерные системы
![img]()
?
Почему СТЕРК®?
Здания из гнутых профилей серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- полное отсутствие чернометаллических деталей (повышение долговечности)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).
СТЕРК® – это экономия на всех этапах строительного цикла. «Умные» детали полной заводской готовности предельно упрощают сборку здания, а значит позволяют сэкономить на монтаже за счет снижения трудозатрат и исключения ошибок и брака. Вся сборка выполняется на болтах, сварка полностью исключена.
Каркасы СТЕРК® принципиально отличаются от аналогов также полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому коррозионная защита каркаса не требуется. Цинковое покрытие также обеспечивает дополнительную защиту от микроорганизмов и вредителей.
Конструкции СТЕРК® имеет лучшее среди аналогов соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки. Все элементы имеют линейную форму, что позволяет их компактно упаковать и делает транспортировку рентабельной даже на большом плече.
Конструктивная система Стерк® разработана на основе оригинальных запатентованных решений и выпускается заводом строительных металлоконструкций «Андромета» с 2012 г.
Заключение ВНИИПО по огнестойкости зданий СТЕРК R15
Буклет Быстровозводимые сельскохозяйственные здания
1

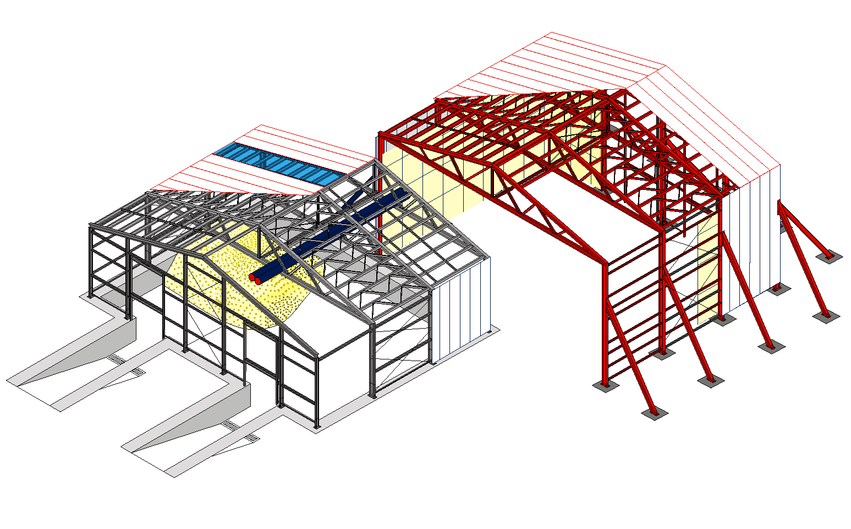

Каркас СТЕРК®
СТЕРК® - универсальная система, которая позволяет на единой элементной базе и с применением серийных конструктивных схем и узлов проектировать и строить сельхозхранилища разных назначений.
- Несущие конструкции: из стальных холодногнутых С-профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса.
- Соединения: на болтах нормальной прочности. Сварка и высокопрочные болты исключены.
- Материал: сталь марки 350 по ГОСТ Р 52246 с цинковым покрытием не менее 275 г/кв.м (1-й класс).
С решениями СТЕРК® строительство сельскохозяйственного хранилища обойдется дешевле: вы сэкономите на монтаже, доставке материалов, фундаментах, а потом и в ходе эксплуатации, получив надежные и долговечные конструкции, качественно сделанные из первоклассной российской оцинкованной стали.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
2
Комбинированный каркас
Каркасы хранилищ насыпного или навального типа проектируются с учетом боковой нагрузки на стены здания, возникающей при заполнении помещения продукцией. Эта нагрузка требует значительного усиления несущих конструкций здания. Для таких задач мы используем комбинированные каркасы. Самые нагруженные элементы (колонны, при необходимости - контрфорсы) выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей.
Независимо от способа хранения комбинированные каркасы применяются также для хранилищ больших размеров, для зданий с особыми требованиями по пожаро- и взрывобезопасности и ряде других случаев.
Рациональное сочетание сварных конструкций и гнутых профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям для обеспечения оптимальных условий хранения, минимизации потерь урожая и безопасной эксплуатации сельхозхранилища.
Буклет Здания со стальными каркасами комбинированного типа
Буклет Быстровозводимые сельскохозяйственные здания
3

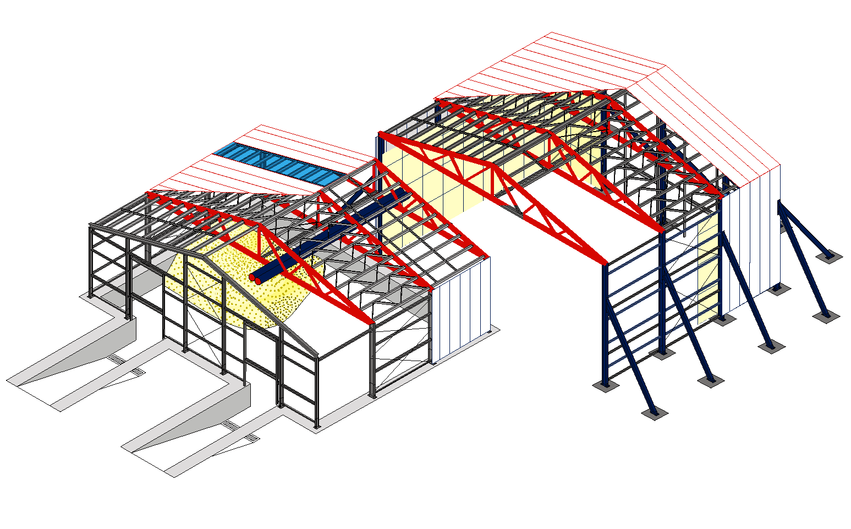

Ферма
Фермы треугольного очертания, разработанные для зданий системы СТЕРК, показали свою эффективность и часто применяются не только как в каркасах серийного исполнения, но и в различных комбинированных структурах.
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Бесфасонные узлы примыкания раскосов к поясам: снижение общей металлоемкости и повышение уровня коррозионноый защиты (отсутствие черного металла)
Сельскохозяйственные здания (альбом-презентация)
Серия СТЕРК® - новое поколение коммерческих зданий на металлическом
4
Колонна
В зависимости от расчетных нагрузок колонны здания могут быть выполнены из сварных двутавровых профилей (комбинированные каркасы) либо из спаренных холодногнутых С-профилей, объединенных в единое двутавровое сечение при помощи болтов (какасы СТЕРК®) .
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
5
Контрфорсы
При насыпном хранении овощей или зерна хранящаяся продукция оказывает существенное боковое давление на стены помещения, что требует значительного усиления несущих стен здания хранилища. Исходя из рабочего объема овощехранилища и вида продукции, рассчитываются нагрузки на каркас и принимаются соответствующие конструктивные меры для их восприятия.
Одна из самых распространённых – устройство внешних (иногда – внутренних) контрфорсов, которые принимают на себя усилие распора и передают нагрузку на основание здания.
Буклет Здания со стальными каркасами комбинированного типа
Буклет Быстровозводимые сельскохозяйственные здания
6
Стандартные прогонные системы
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.
В зданиях производства завода «Андромета» все прогоны выполяются из холодногнутых С-профилей и устанавливаются по разрезной схеме.
Сельскохозяйственные здания (альбом-презентация)
Серия СТЕРК® - новое поколение коммерческих зданий на металлическом

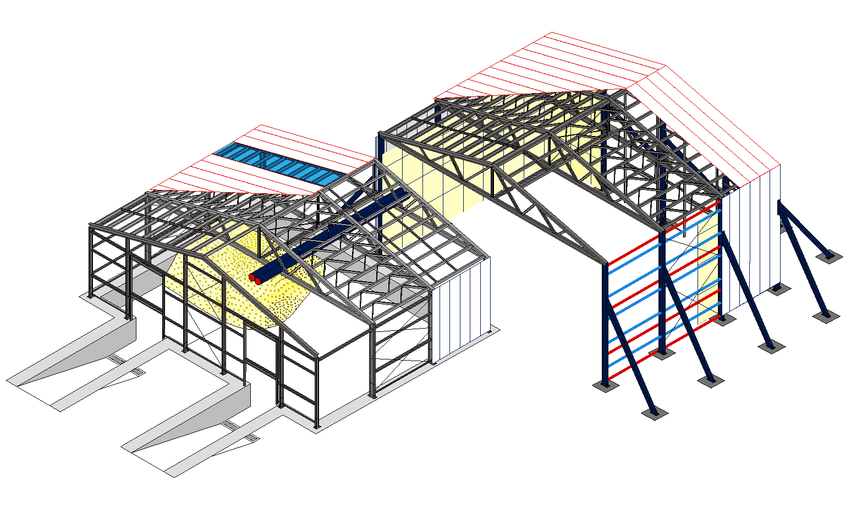

7
Внутренние и наружные прогоны
В зданиях картофелехранилищ и других хранилищах навального типа при необходимости устанавливается две независимых прогонных системы – внутренняя и наружная.
Внутренние прогоны служат для дополнительного усиления стен здания, воспринимая и передавая на колонны боковое давление, а также для крепления внтуренней обшивки.
Наружные прогоны используются для крепления ограждающих конструкций здания.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
8

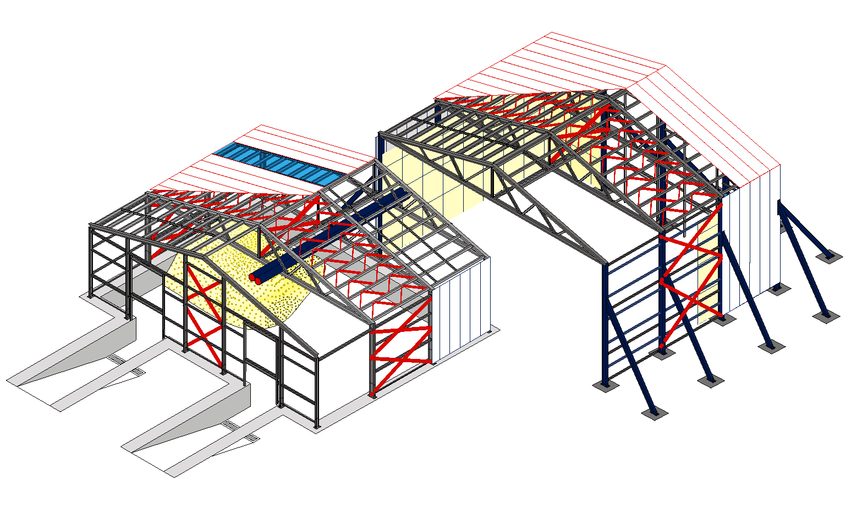

Связи
Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.
Инновация компании «Андромета» - гибкие связевые системы. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из металлоконструкций.
В системе СТЕРК также используются жесткие связи по покрытию из стальных холодногнутых профилей. В комбинированных системах применяются различные конструкции связей жесткого типа – из круглой трубы, уголка, полосы и других материалов
Сельскохозяйственные здания (альбом-презентация)
Серия СТЕРК® - новое поколение коммерческих зданий на металлическом
9
Каркасы проемов
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения

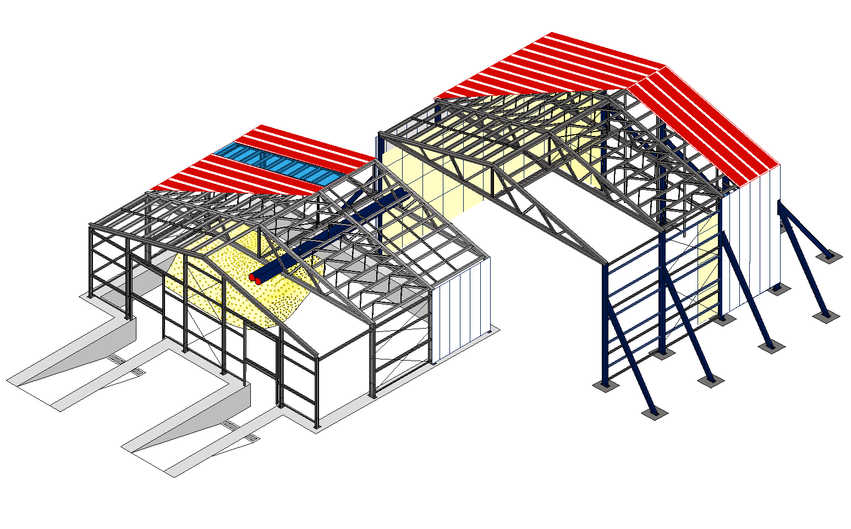

10
Ноу-хау для Заказчика!
Наш опыт реализации проектов овощехранилищ показывает преимущества полистовой сборки в качестве кровельного покрытия перед сэндвич-панелями. Это важно для предотвращения выпадения внутри помещений конденсата, скапливающегося на стыках кровельных сэндвич-панелей. В полистовой сборке избыточная влага стекает по гладкой поверхности фольгированного утеплителя вдоль ската и дальше по стене, не нанося вреда хранящемуся в помещении урожаю.
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

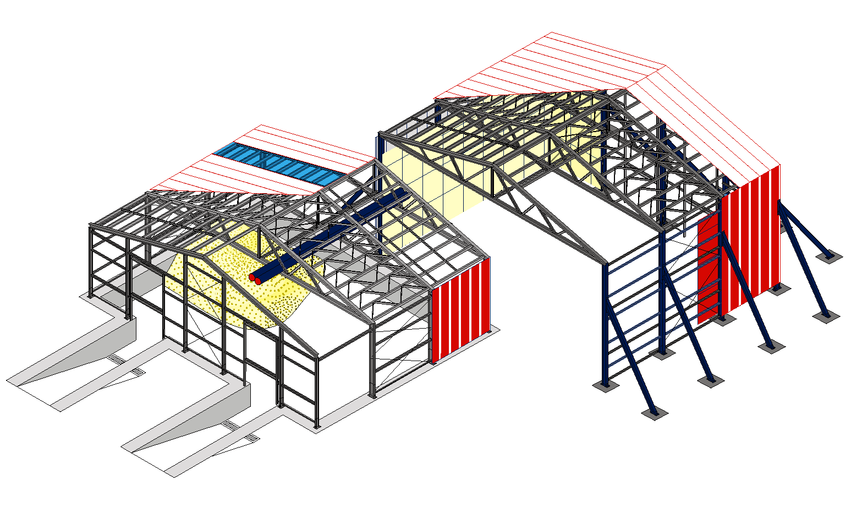

11
Ограждающие конструкции стен
Строительство хранилищ под ключ предполагает поставку каркаса и ограждающих конструкций. Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с обшивкой из профлиста. Возможны и другие материалы и их сочетания, например – наружная обшивка профлистом, внутренняя – фанерой или иным листовым материалом.
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
12
Светопрозрачные участки кровли
Для организации естественного освещения в овощехранилищах и сельскохозяйственных складах на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения

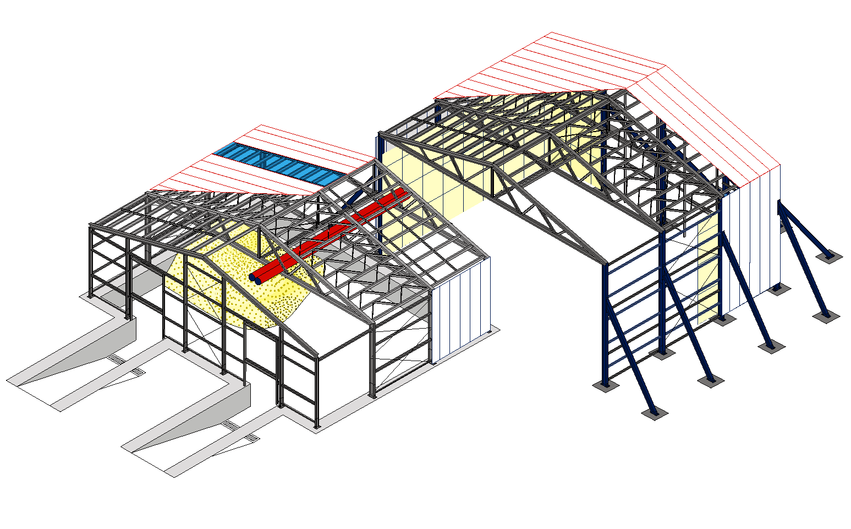

13
Простой монтаж инженерных систем
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Сельскохозяйственные здания (альбом-презентация)
Серия СТЕРК® - новое поколение коммерческих зданий на металлическом
МЫ ГОТОВЫ ВАМ ПРЕДЛОЖИТЬ:
Располагая сильным инженерно-конструкторским звеном и широким спектром оборудования металлообработки, сварки и производства ЛСТК, завод «Андромета» предлагает технически выверенные и экономически оптимальные решения на стыке технологий.
К каждой задаче мы применяем индивидуальный подход, одновременно стараясь унифицировать конструкции, чтобы добиться наивысшей эффективности при минимальных вложениях инвестора.
Здания СТЕРК® в серийном исполнении
Каркасы из ЛСТК СТЕРК® выпускаются в серийном и индивидуальных исполнениях. Серийная линейка позволяет закрыть широкий спектр задач сельскохозяйственного строительства: пролет от 12 до 24 м, высота от 3 до 8.4 м, шаг рам от 3 до 6 м.
Серийные каркасы СТЕРК® используют для строительства овощехранилищ, кормохранилищ, складов удобрений, тары и инвентаря, ангаров для сельхозтехники.
Сельскохозяйственные хранилища по проектам повторного применения
Поставка универсальных и специализированных зданий по готовым конструкторским проектам. Рабочая документация на такие каркасы уже выпущена, а значит заказ может быть выполнен быстрее. Если каркас полностью соответствует готовому проекту, заказ поступает в производство сразу после заключения договора и предоплаты.
Важно и то, что такие же сооружения ранее уже были построены, а значит, их технические и эксплуатационные характеристики прошли проверку практикой. Это особенно существенно для технически сложных объектов, например – холодильников. В каталог готовых проектов
Сельскохозяйственные хранилища по индивидуальным проектам
Разработка конструкторских проектов и поставка зданий на основе ваших технологических решений. Конструкторский отдел компании «Андромета» имеет большой опыт проектирования металлокаркасных хранилищ разного назначения, масштаба и уровня сложности. Особенность нашего подхода – внимательный и компетентный анализ и учет технических деталей проектируемого объекта, гибкость в выборе адекватных конструкторских решений и материалов (сварные конструкции, ЛСТК, фасонный прокат и др.). Тесное взаимодействие наших проектировщиков с инжиниринговыми, монтажными организациями и поставщиками оборудования обеспечивает наилучшее соотношение цена-качество-срок строительства, а опыт взаимодействия с экспертизой и сдачи объектов Ростехнадзору - комфортный режим выполнения проектов для заказчика.
Преимущества
- Минимум затрат на монтаж и гарантии его качества
- Повышенная антикоррозионная защита
- Огнестойкость - R15 без дополнительной защиты (заключение ВНИИПО)
- Простой монтаж коммуникаций непосредственно по каркасу
- Минимум рейсов на доставку конструкций
- Минимум крановых работ
- Эксплуатационная надежность
- Поставка - всегда в срок!
- Раздел КМД и расчет нагрузок на фундаменты – бесплатно

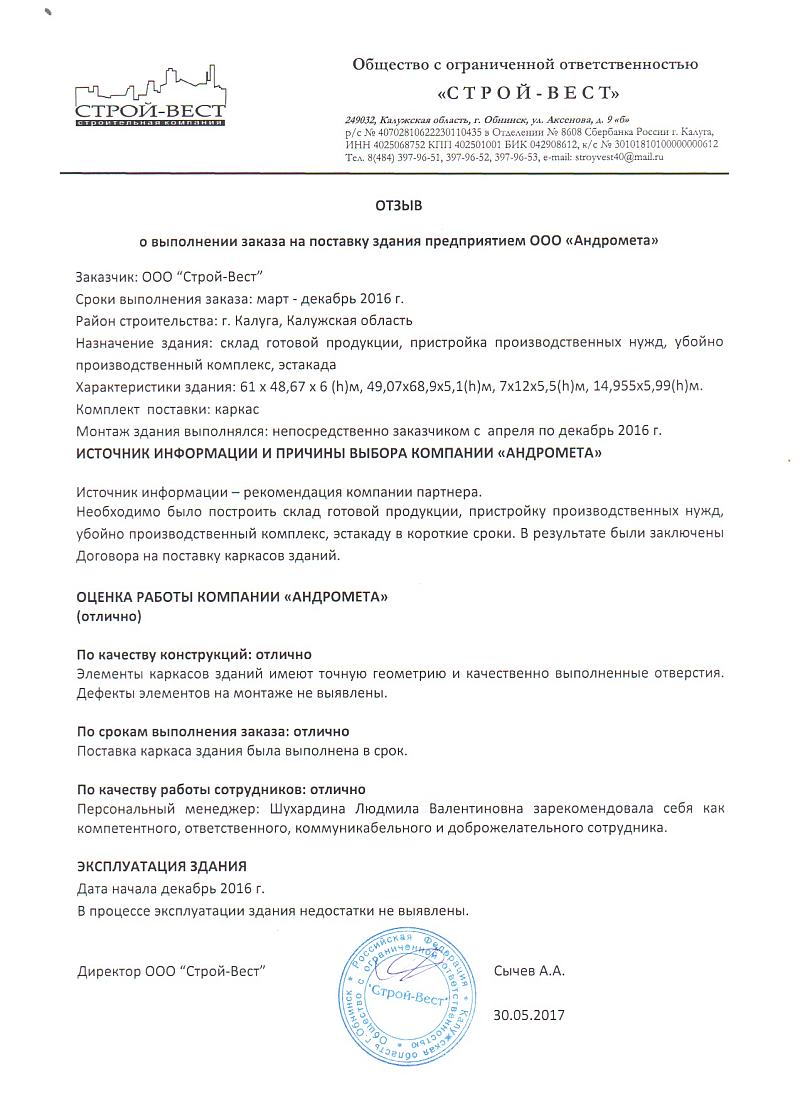

Отзывы
Элементы каркасов зданий имеют точную геометрию и качественно выполненные отверстия. Дефектов элементов на монтаже не выявлено. Поставка каркасов была выполнена в срок
ГК ПРОДО (СтройВест)
А.А. Сычев – директор генподрядной организации ООО «СтройВест»
По качеству конструкций – отлично. Преимущества – срок сборки. Недостатки – не выявлены
ООО «Биотех-Ц»
С.В.Горелова – директор
Агропредприятие молочного направления ООО «Стрельня» ведет внедрение передовых технологий производства. Для размещения сложного оборудования было необходимо здание в строгом соответствии с техническими требованиями его эксплуатации. Проектный отдел ООО «Андромета» разработал проект нашего здания, учитывая все особенности автоматизированного доильного комплекса. Качество металлоконструкций нас полностью устроило..
ООО «Стрельня»
А.В.Саяпин - генеральный директор
Сертификаты
Цены
Каркас здания
?
- несущие конструкции здания
- комплект прогонов для крепления ограждающих конструкций
- каркасы проемов
- набор анкеров
- набор крепежа
- технический паспорт на каркас (монтажные схемы и инструкции)
Цена – от 4588 руб./м2 с НДС
Заказать
Холодное здание
?
- каркас здания
- ограждающие конструкции: стеновой и кровельный профлист
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа для профлиста (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа ограждающих конструкций (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать
Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения
Срок действия: 01.07.2022 - 31.07.2022. Не является публичной офертой.
Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу
| Цена каркаса в рублях, с НДС - 20% | длина,м | ||||
| пролет*), м | высота**), м | 18 | 30 | 60 | 90 |
| 24 | 3 | 2 702 237 | 4 330 708 | 8 570 031 | 12 627 499 |
| 4,8 | 2 892 317 | 4 635 018 | 9 181 393 | 13 513 928 | |
| 6 | 3 023 911 | 4 845 202 | 9 623 484 | 14 129 859 | |
| 21 | 3 | 2 268 161 | 3 635 272 | 7 202 006 | 10 600 593 |
| 4,8 | 2 415 290 | 3 871 044 | 7 668 981 | 11 287 804 | |
| 6 | 2 492 053 | 3 994 413 | 7 912 063 | 11 646 031 | |
| 18 | 3 | 1 834 999 | 2 940 751 | 5 825 757 | 8 574 600 |
| 4,8 | 1 917 245 | 3 072 344 | 6 086 202 | 8 958 415 | |
| 6 | 2 026 906 | 3 247 802 | 6 434 377 | 9 470 168 | |
| 15 | 3 | 1 414 631 | 2 268 161 | 4 492 458 | 6 612 577 |
| 4,8 | 1 551 707 | 2 486 570 | 4 926 534 | 7 252 268 | |
| 6 | 1 643 092 | 2 633 699 | 5 217 137 | 7 678 119 | |
| 12 | 3 | 1 040 869 | 1 667 766 | 3 303 547 | 5 203 703 |
| 4,8 | 1 113 976 | 1 784 738 | 3 536 577 | 5 205 257 | |
| 6 | 1 205 361 | 1 930 953 | 3 825 352 | 5 631 108 | |
Условия строительства
Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов
*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м
**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)
!
Как сэкономить
Закажите у нас только каркас как самую ответственную часть сооружения. А сэндвич-панели, утеплители, ворота, окна - закупайте у местных производителей, чтобы не тратить лишнего на доставку и наценки посредников.
