Промышленные фруктохранилища

С 2016 года завод металлоконструкций «Андромета» в кооперации со специализированными инжиниринговыми, производственными и строительными компаниями развивает направление проектирования и строительства под ключ промышленных фрукто- и овощехранилищ. Наличие в составе нашего консорциума компетентных профильных организаций, каждая из которых отвечает за свою часть проекта, позволяет нам предлагать готовые комплексные решения для круглогодичного хранения фруктов и овощей. По оценкам наших клиентов из садоводческого бизнеса Югра России, срок окупаемости холодильного склада, построенного по нашей технологии, не превышает одного сельскохозяйственного сезона. Это достигается, в том числе, благодаря рациональным, высокотехнологичным конструкторским решениям зданий промышленных фруктохранилищ, разработанных инженерами «Андрометы».


Выполненные проекты промышленных фруктохранилищ и овощехранилищ

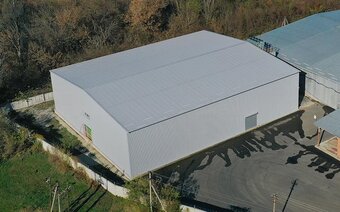

Фруктохранилище-холодильник
Краснодарский край
2016
36 х 90 х 7.6 (h)м (основное здание)
4 040 кв.м
Открыть проект

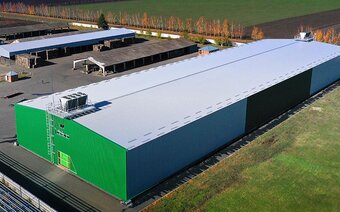

Овощехранилище-морозильник
респ. Казахстан, Алматинская обл.
2017
24 х 40 х 6.05(h)м
~1080 кв.м
Открыть проект

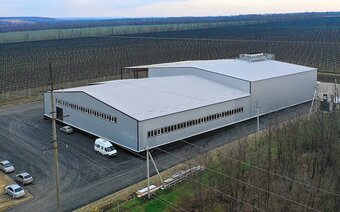

Холодильник
Краснодарский край
2016
36 х 48 х 7.6(h)м
1728 кв.м
Открыть проект

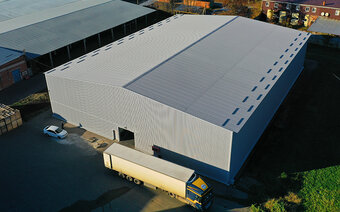

Склад-холодильник
Краснодарский край
2016
33 х 45 х 7.3(h)м
1 533 кв.м
Открыть проект

ТИПОВОЕ ЗДАНИЕ ФРУКТОХРАНИЛИЩА –ХОЛОДИЛЬНИКА

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

!

Фруктохранилища-холодильники от завода «Андромета»

Экономические и технические преимущества складов-холодильников, строящихся по нашей технологии, достигаются:

  • рациональными конструкторскими и компоновочными решениями каркасов зданий холодильных складов, разработанными ООО «Андромета»

  • эффективными технологиями произаодства конструкций, монтажа каркасов и холодильных камер

  • использованием современных материалов и компонентов

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

1

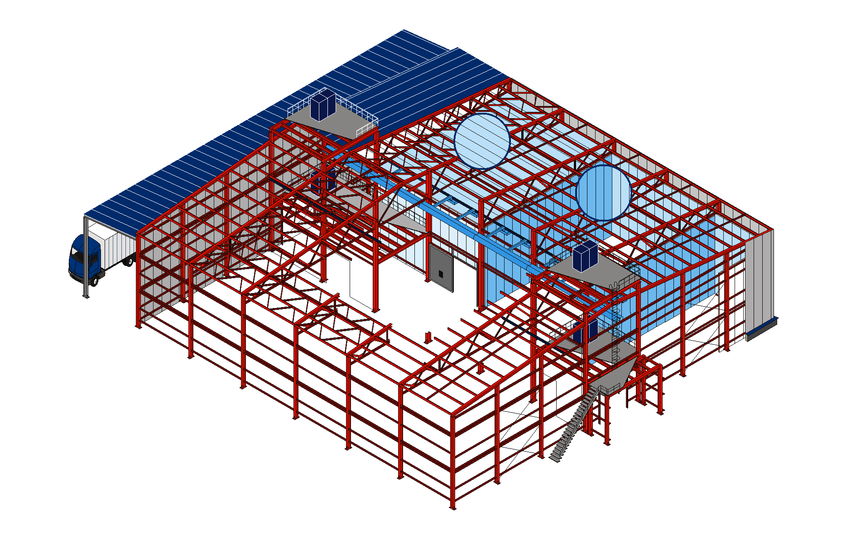

Эффективный каркас
  • Стоимость каркаса на 10% ниже аналогов благодаря низкой металлоемкости зданий, реализованной за счет рациональных конструктивных решений и применяемых материалов (сталь с пределом текучести не менее 350 МПа)
  • Монтаж каркаса на 20% дешевле аналогов благодаря полной заводской готовности элементов и простой болтовой сборке
  • Высокая точность геометрических размеров каркаса обеспечивает, в свою очередь, высокую точность монтажа панелей камер; результат - надежная герметизация без дополнительных затрат материалов и труда

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

Производство строительных металлоконструкций (альбом-презентация)

2

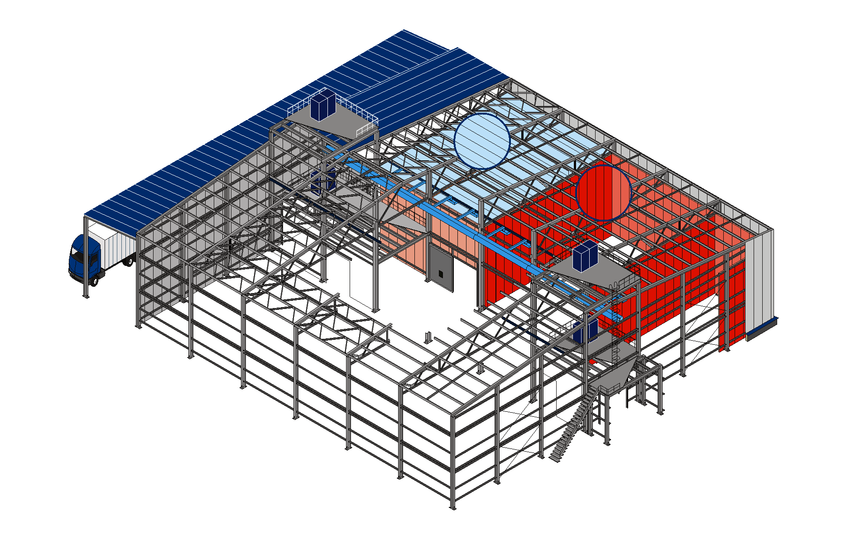

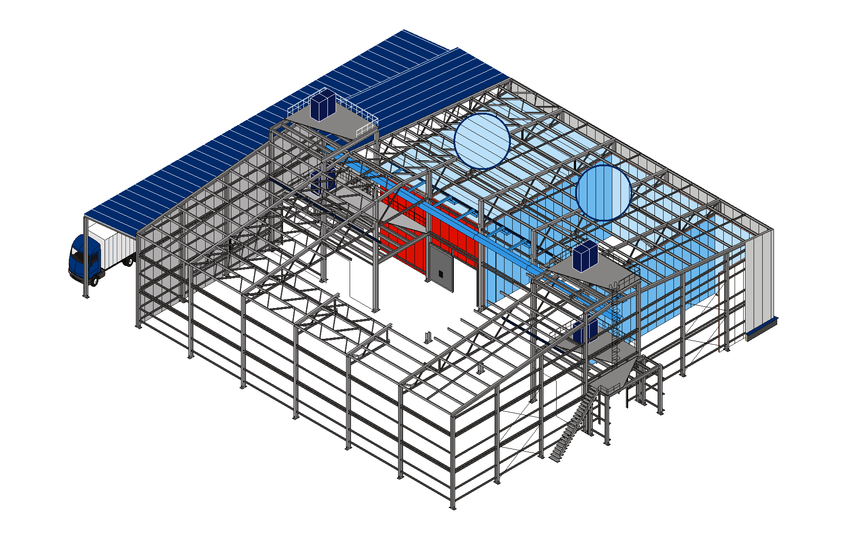

Теплоизоляция холодильных камер

Теплоизоляция холодильных камер выполняется сэндвич-панелями, оснащенными замком "шип-паз" специальной конфигурации, которая обеспечивает надежную герметизацию соединений и исключает мосты холода.

При устройстве холодильных камер с регулируемой газовой средой стыковка панелей выполняется с применением 2 типов герметика: отверждаемого (силиконового) и неотверждаемого (мастично-полимерного), который, благодаря своей эластичности при отрицательных температурах, обеспечивает герметичность и газонепроницаемость даже при наличии разницы давлений снаружи и внутри камеры.

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

3

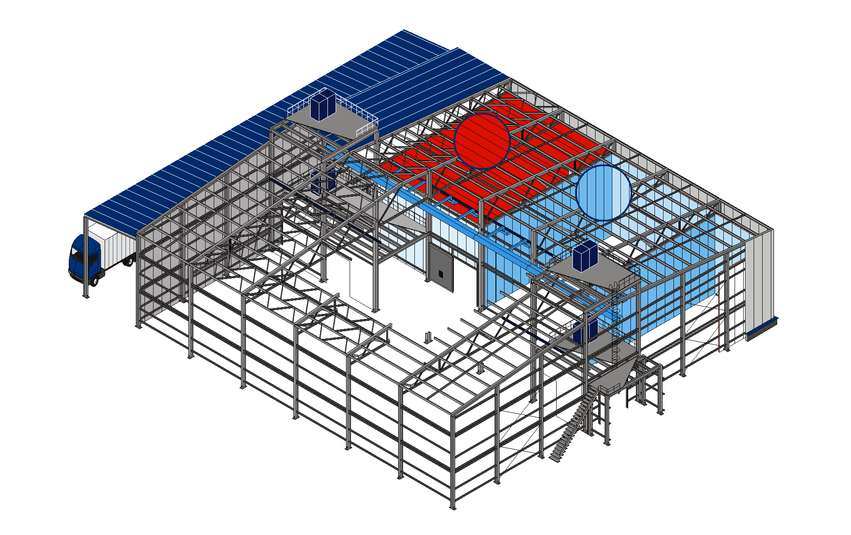

Крепление потолочных панелей

Выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

4
Крепление сэндвич-панелей к каркасу

Выполняется на саморезах с применением полиамидных термовтулок, исключающих эффект мостов холода и обеспечивающих гидроизоляцию и газонепроницаемость в местах креплений, а также, благодаря декоративной крышке - их эстетичный внешний вид

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

5

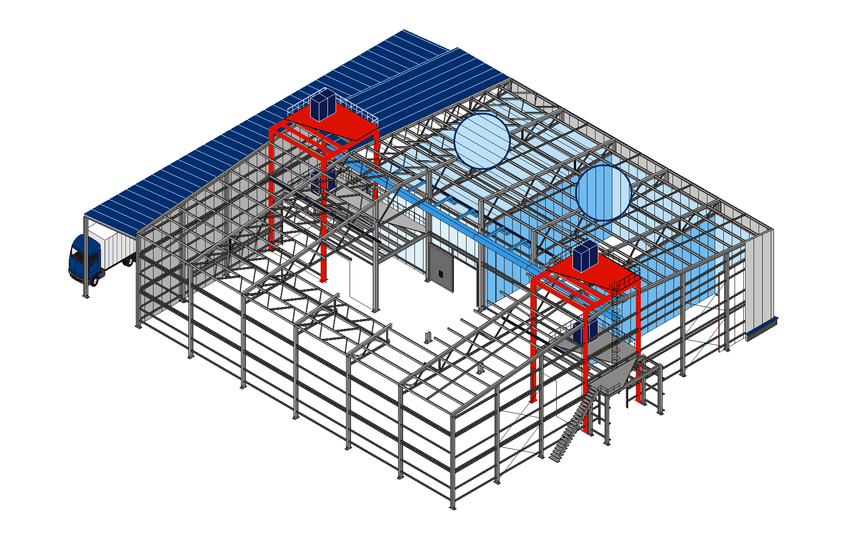

Площадки для конденсаторов

Типовой проект холодильника включает специальные площадки для конденсаторов выше уровня кровли, что повышает эффективность использования площади здания

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

6

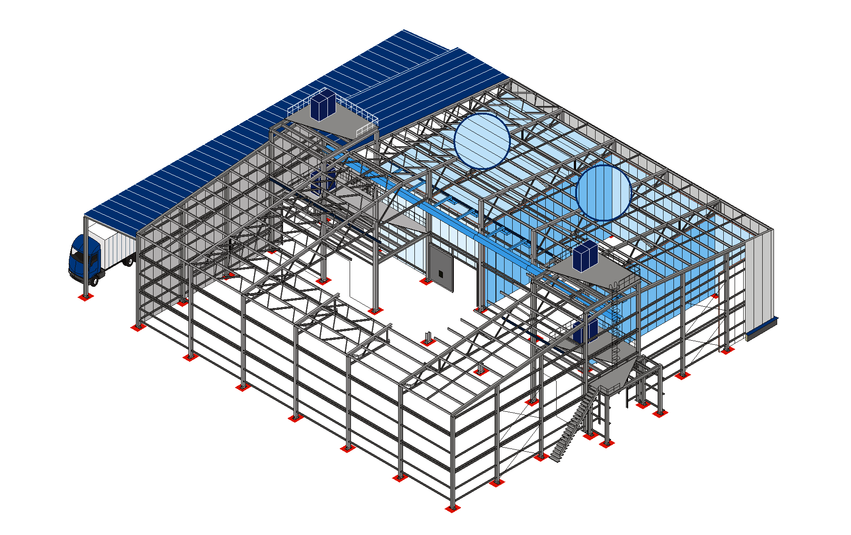

Облегченный фундамент

Малый вес каркаса позволяет сократить ~ 15 % затрат на устройство фундамента.

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

7

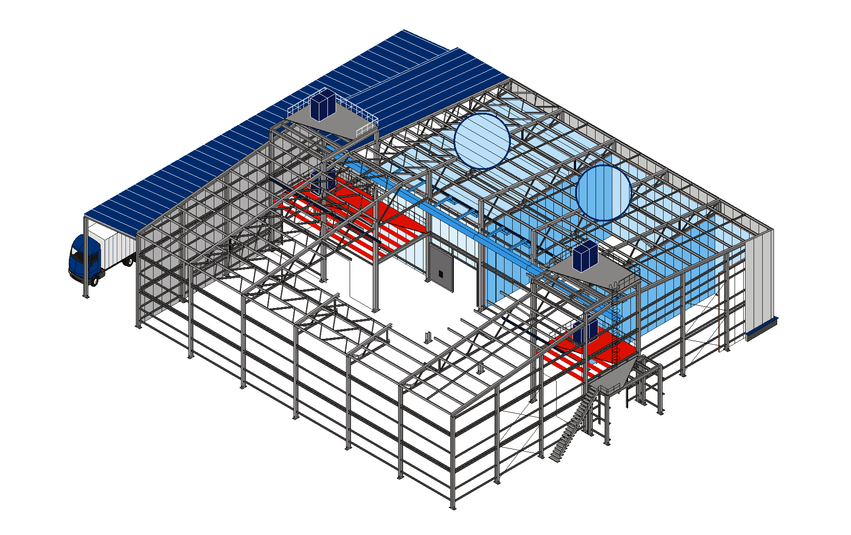

Антресоли для размещения компрессоров

Для эффективного использования полезного объема фруктохранилища в нем организуется вертикальное зонирование. В технологическом проходе между рядами холодильных камер устраиваются антресоли для размещения и обслуживания компрессоров и другого оборудования.

Перекрытие антресоли в зданиях холодильников обычно выполняют из рифленого листа. Полезная нагрузка на перекрытие рассчитывается исходя из веса и габаритов оборудования, и обычно составляет от 300 до 500 кг/кв.м.

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

8

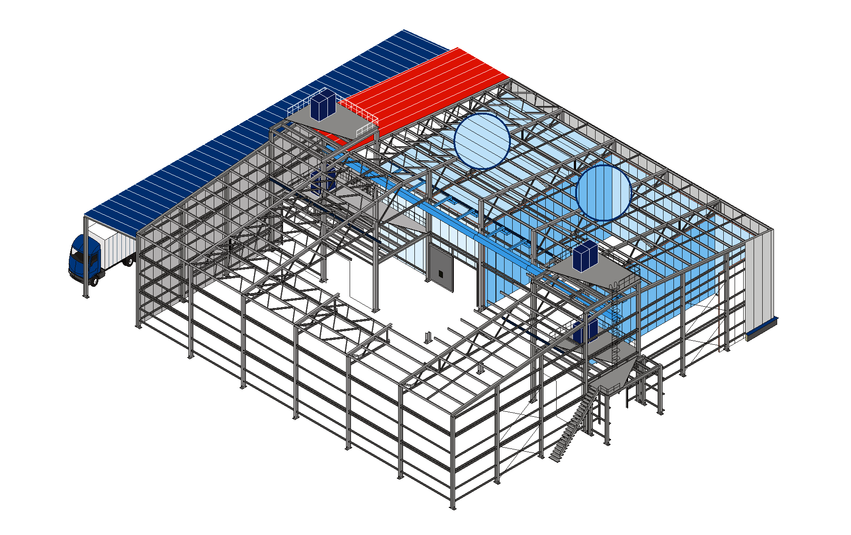

Покрытие кровли

Компания «АНДРОМЕТА» комплектует здания холодильников кровельным профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

9

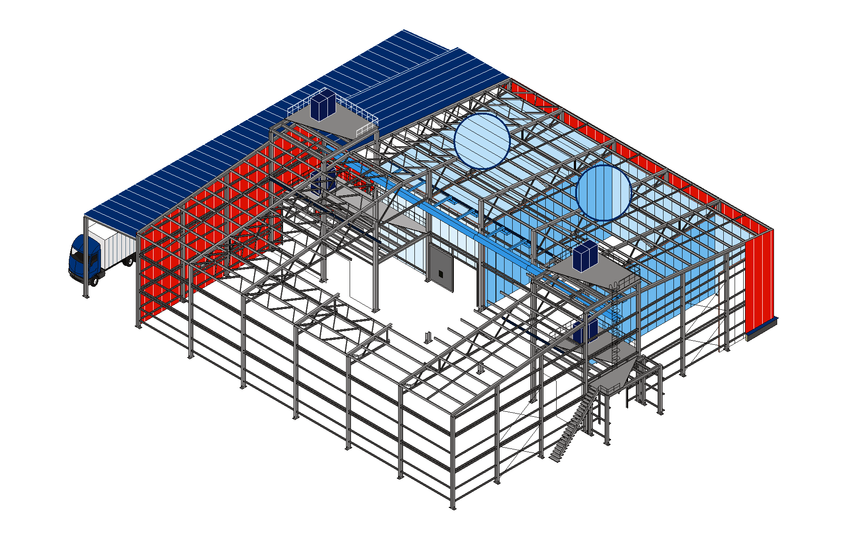

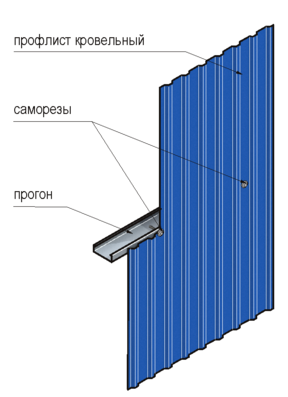

Внешнее ограждение стен

Для наружной обшивки стен складов-холодильников обычно используется оцинкованный или оцинкованный и окрашенный профлист. Листы крепятся непосредственно к каркасу и между собой на самонарезающих винтах с уплотнительными прокладками, стыки листов обрабатываются герметиком. Для стенового профлиста может применяться 2 способа раскладки – вертикальный и горизонтальный. Компания «Андромета», как правило, предлагает первый способ, исключающий возможность задержки влаги на выступающих участках гофр.

Листовка Профлист

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

10
Балки для подвешивания воздухоохладителей

Каркасы зданий холодильников дополнительно оснащаются конструкциями для монтажа оборудования, в частности - специальными балками для установки воздухоохладителей. Балки располагаются по нижним поясам ферм, воздухоохладители подвешиваются к ним на шпильках или иных крепежах, предусмотренных конкретной моделью оборудования.

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

Экономические преимущества фруктохранилищ производства «Андромета» в цифрах



  • Стоимость каркаса на 10% ниже аналогов за счет максимального замещения массивных чернометаллических элементов легкими, но прочными конструкциями из стальных холодногнутых оцинкованных профилей
  • Монтаж каркаса на 20% дешевле аналогов за счет полной заводской готовности конструкций и исключения монтажной сварки: вся сборка – на болтах
  • Высокая герметичность камер за счет машиностроительной точности изготовления каркаса (допуски не превышают 2 мм): теплоизоляционные панели крепятся к каркасу без подгонки и зазоров
  • Монтаж потолочных панелей камер - в 5 раз быстрее аналогов, поскольку они крепятся прямо к нижним поясам ферм каркаса без специальных подвесов. Вместо обычных 150 кв.м панелей в смену монтируется 750 кв.м.
  • Фундамент - на ~ 15% дешевле благодаря легкости каркаса (легче только бескаркасный, но он не подойдет для долгого хранения)
  • Подконструкции для монтажа оборудования (балки для воздухоохладителей и др.) входят в комплект каркаса, а значит приобретаются по той же цене, что и он – в разы дешевле, чем предлагают за аналогичные аксессуары поставщики самого оборудования
  • Максимальное использование площади здания: конденсаторы вынесены на площадку над кровлей, компрессора – на антресоли в технологическом проходе. Фруктохранилище на 5 тонн яблок занимает ~3240 кв.м площади.
