Холодильник

Район
Краснодарский край
Год строительства
2016
Размеры
36 х 48 х 7.6(h)м
Полезная площадь
1728 кв.м
Этажность
1
Вместимость по продукту:
2500 т
Особенности
Другие опции
Тип каркаса

Характеристики

Назначение: плодохранилище на 2500 тонн единовременного хранения
Размеры: 36 х 48 х 7.6(h)м (h - высота до низа несущих конструкций)
Пролеты: 3 (15 м, 6 м, 15 м)
Этажность: 1
Шаг рам: 6 м
Кровля: Двускатная, уклон 10%
Ворота: подъемно-секционные 3,2 х 3,0 (h)м – 2 шт. по торцам здания.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: II снеговой район

расчетная ветровая нагрузка: IV ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Опции

Дополнительные конструкции для технологического оборудования:

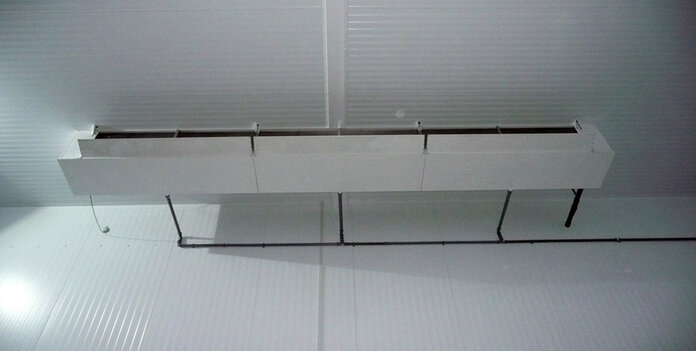

- по нижним поясам ферм: 2 ряда балок для крепления воздухоохладителей
- по внутренним колоннам и торцевым стойкам: профили для крепления коммуникаций

Преимущества

Машиностроительная точность размеров каркаса = герметичность камер
Монтаж потолочных панелей камер - в 5 раз быстрее аналогов

Конструктивные решения здания холодильника

КЛИКАЙТЕ ЦИФРЫ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!

1

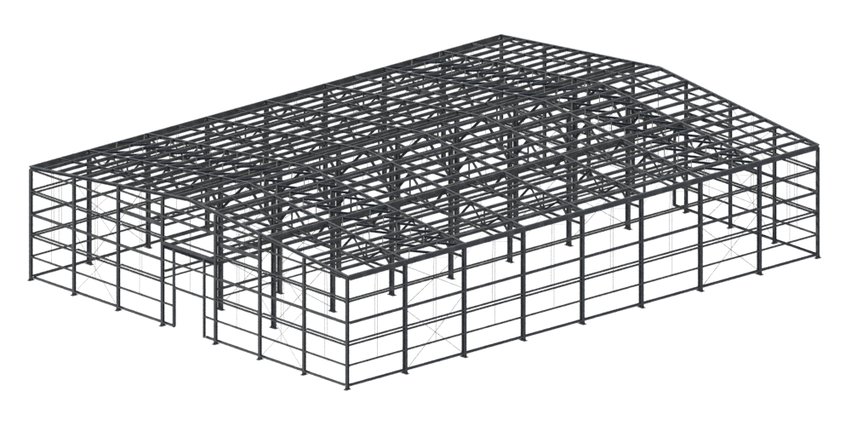

Комбинированный каркас

  • наружные колонны, балки перекрытий, фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • внутренние колонны - из сварных профилей постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 толщиной 40 мм)

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

Буклет Здания со стальными каркасами комбинированного типа

1
2

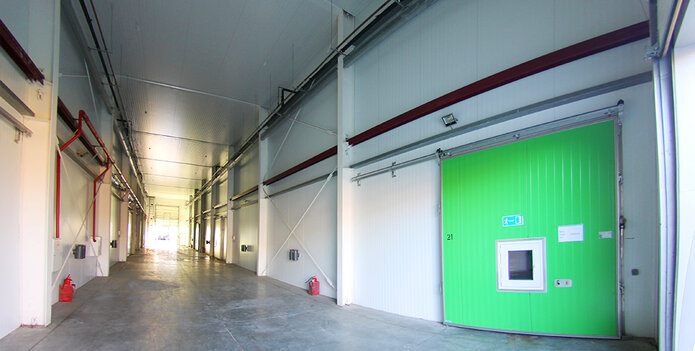

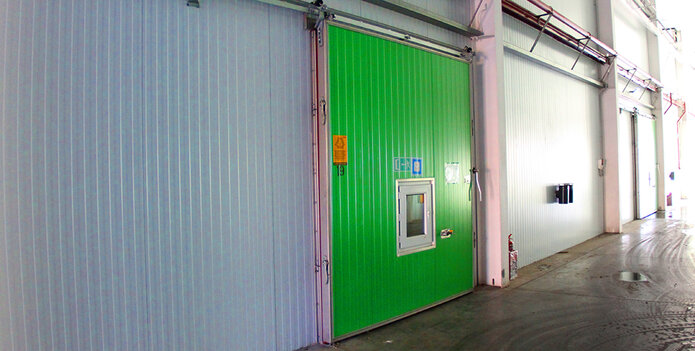

Теплоизоляция холодильных камер

Сэндвич-панели PIR толщиной 120 мм

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!

3

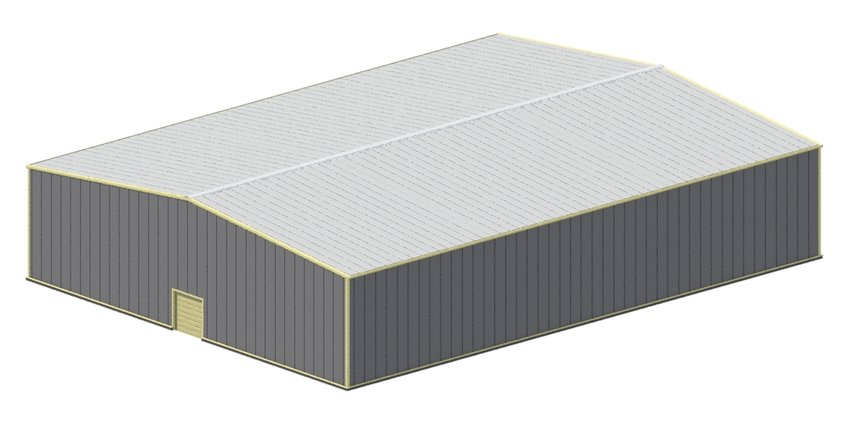

Ограждающие конструкции кровли и стен

Профлист из оцинкованной и окрашенной стали.

«АНДРОМЕТА» комплектует здания холодильников кровельным профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Хочу такое здание

Холодильники под ключ из легких металлоконструкций

Консорциумом, в состав которого входят производитель зданий ООО «Андромета», строительно-монтажная организация, поставщики холодильных камер и оборудования, реализован ряд проектов специализированных зданий складов-холодильников, которые могут использоваться для повторного применения. В проектах предусмотрены специальные конструкции для размещения холодильного и компрессорного оборудования, проработаны вопросы зонирования и оптимизации технологических маршрутов (погрузочные зоны, при необходимости – сортировочная зона, площадки для обслуживания оборудования и др.). Проверенные реальной практикой конструктивные решения зданий складов-холодильников и высокотехнологичное производство конструкций с машиностроительным качеством и точностью изготовления элементов позволяет клиентам ООО «Андромета» с минимальными затратами выполнить строительные работы по возведению хранилища и в кратчайшие сроки начать его эксплуатацию.

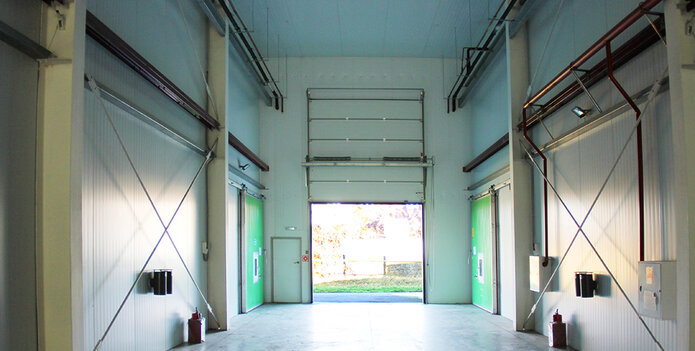

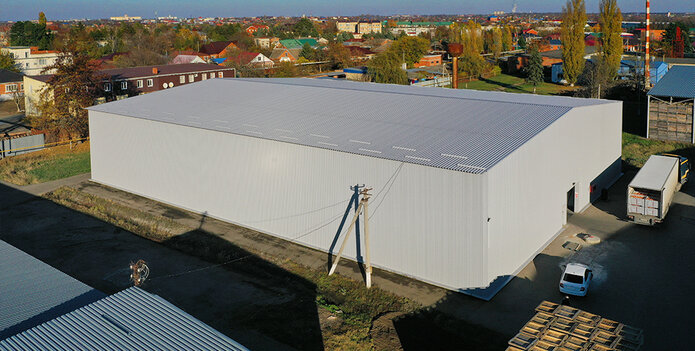

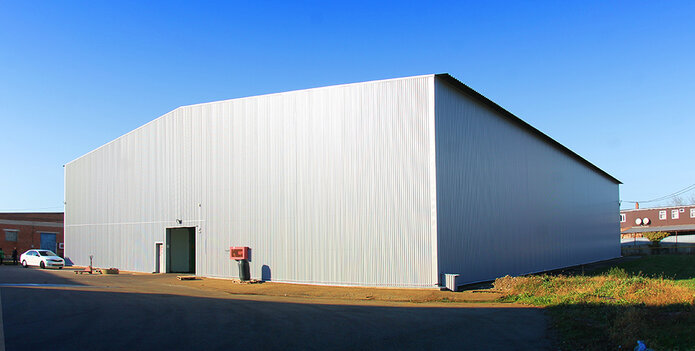

Данный объект построен в 2016 г. в г.Тимешевск Краснодарского края. Холодильник представляет собой трехпролетное здание размерами 36 х 48 х 7,6 м, оснащенное конструкциями для подвески воздухоохладителей.

Каркас здания - комбинированного типа: внутренние колонны из сварных профилей; наружные колонны, фермы покрытия, прогоны, фахверки – из тонкостенных холодногнутых профилей. Наружная обшивка стен и кровли выполнена профлистом, теплоизоляция холодильных камер – специальными сэндвич-панелями.

Благодаря рациональным конструктивным решениям вес, а значит и цена каркаса существенно ниже, чем у аналогов. Кроме того, малый вес каркаса позволяет сократить ~ 15% затрат на устройство фундамента. Монтаж потолочных панелей холодильных камер выполняется по нижним поясам ферм без устройства специальных подвесов, что вдвое ускоряет монтаж панелей. Высокая точность геометрических размеров каркаса обеспечивает, в свою очередь, точность и контролируемость монтажа панелей холодильных камер; результат – надежная герметизация. Каркас холодильника выполнен с учетом подвеса холодильного и прочего оборудования, что исключает затраты на покупку дополнительных конструкций.
