Склад сена
Характеристики
| Параметр | Значение |
|---|---|
| Размеры: | 9 х 50 х 5 (h) м (h - высота до низа несущих конструкций) |
| Шаг рам: | 6 м |
| Кровля: |
двускатная, уклон 25% |
| Ограждающие конструкции кровли и стен: | оцинкованный и окрашенный профлист |
Информация
расчетная снеговая нагрузка: I-III снеговой район
расчетная ветровая нагрузка: I ветровой район
сейсмический район: до 6 баллов (по шкале MSK)
IV без огнезащиты
Рядовые рамы по торцам здания
Конструктивные решения здания склада сена
Конструктивная система: СТЕРК
Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

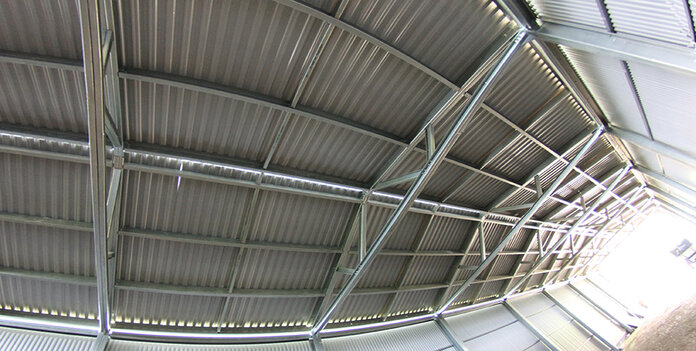

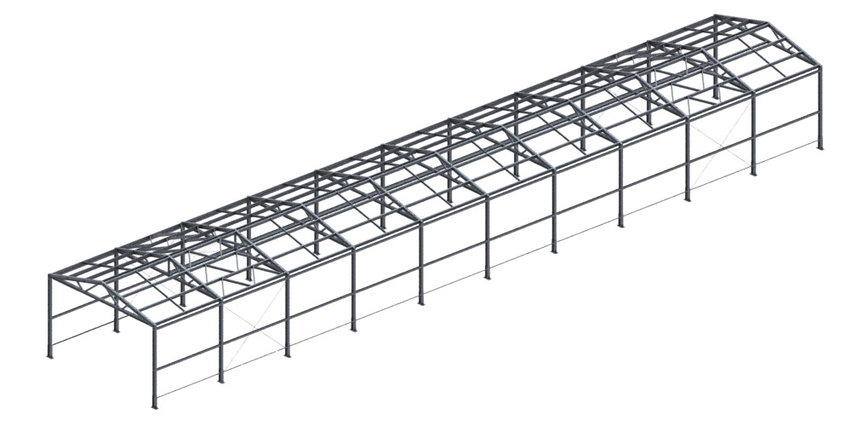

Тип каркаса: рамно-связевой

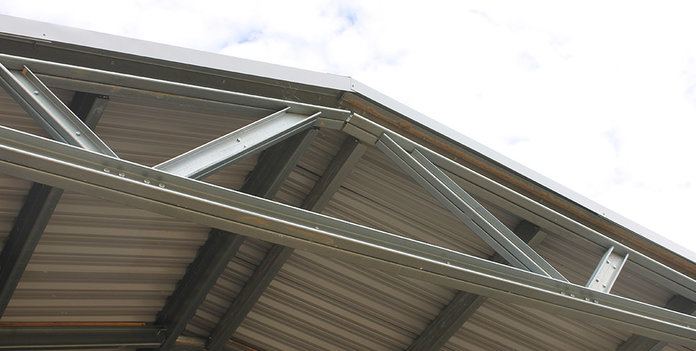

- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов

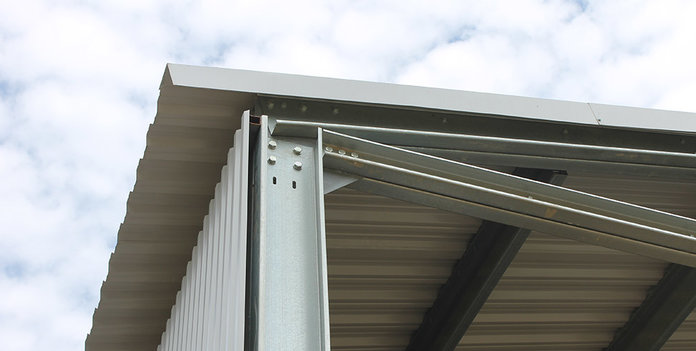

- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением

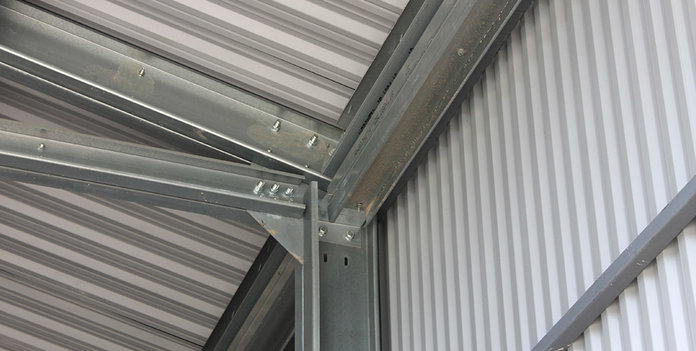

- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
Конструктивная система: СТЕРК
Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Тип каркаса: рамно-связевой
- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением
- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
О проекте склада сена для агропредприятия
Здание склада сена было изготовлено на основе серийного конструктива СТЕРК® для нужд агропредприятия в Каширском районе Московской области.

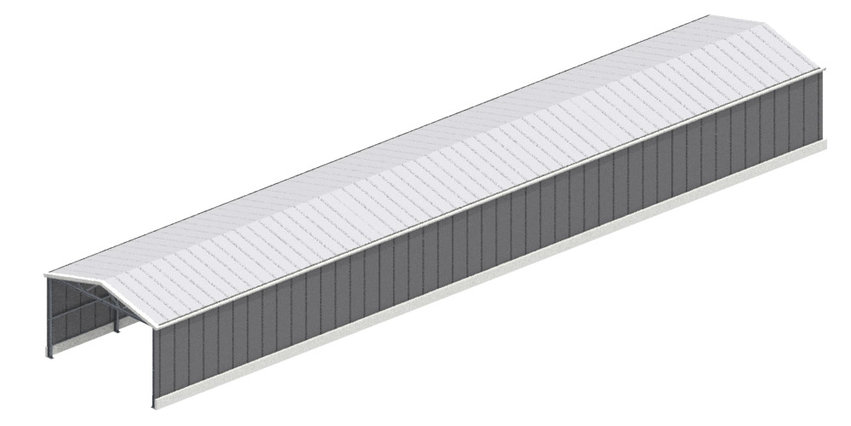

Здание поставлялось в холодном исполнении: кровля и обшивка продольных стен – из профлиста. Торцевые стены не обшивались и представляют собой открытые проемы, обеспечивающие вентиляцию сенохранилища. С учётом назначения здания помимо вентиляции была важна и надежная защита от осадков, поэтому заказчик предпочел профлист с улучшенными влагозащитными характеристиками производства завода «Андромета». Отличие этого профлиста от обычного – повышенный уровень защиты от влаги за счет дополнительных элементов на профиле: канавки для герметика, дренажного мини-желоба и дополнительного гиба кромки листа.

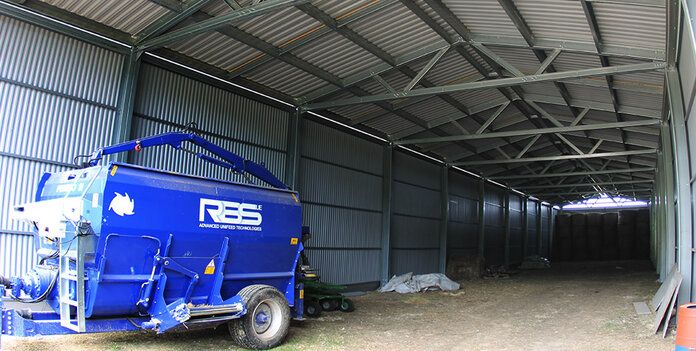

Здание было построено в 2016 году и успешно эксплуатируется. Фотосъемка, сделанная летом 2019 года, показывает отсутствие каких-либо изменений внешнего вида цинкового покрытия несущих и ограждающих конструкций.
Компания «Андромета» благодарит заказчика за предоставленную возможность съемки своего объекта.
