Теплицы

Район
Московская область
Год строительства
2015 г.
Размеры
13,4х68,16х2,27м
Полезная площадь
913 кв.м
Тип каркаса

Характеристики

Параметр Значение
Размеры модуля: 13,4 х 68,16 х 2,268 (h)м (h - высота до низа несущих конструкций)
Пролеты: 3 (2,946 м, 8,26 м, 2,194 м)
Этажность: 1
Шаг колонн: 4,26 м
Шаг балок покрытия: 2,13м
Кровля: односкатная

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

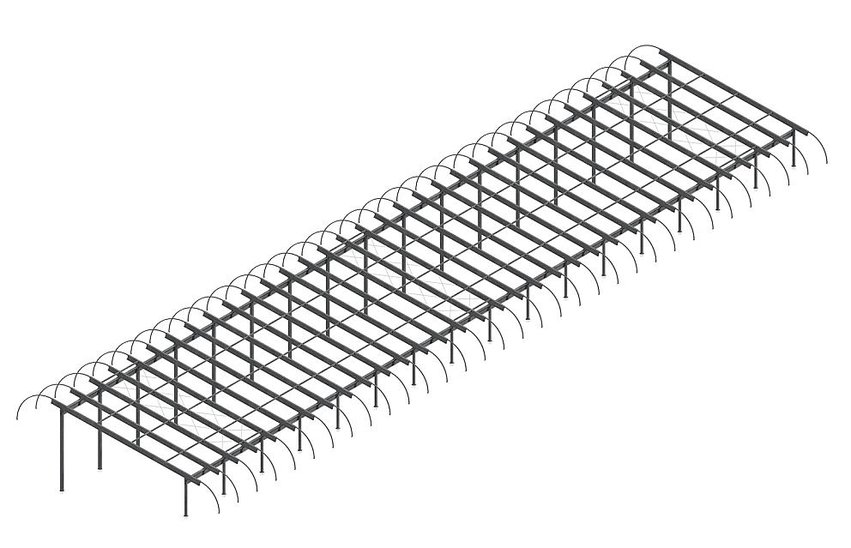

Конструктивные решения тепличного модуля

Возможна поставка любого необходимого числа модулей

1

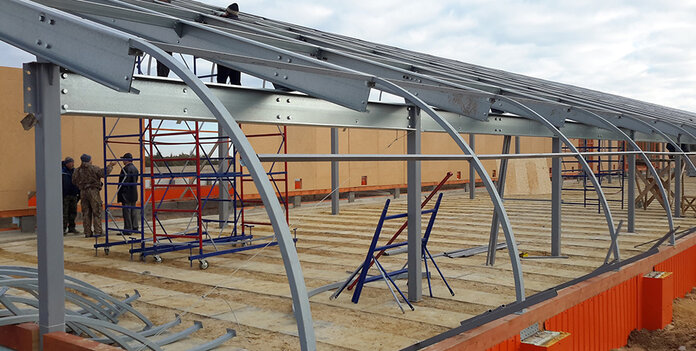

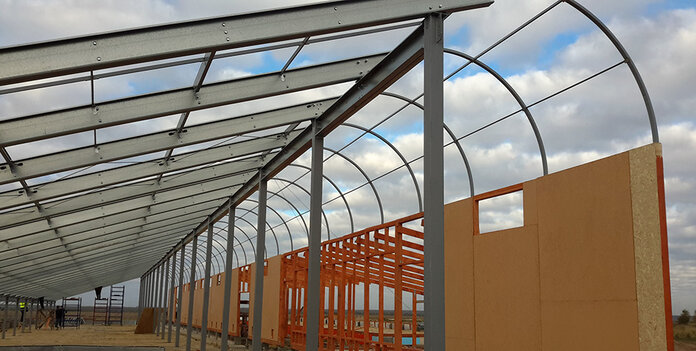

Тип каркаса: комбинированный

  • подстропильные балки, балки покрытия, связи, прогоны - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 14918 с цинковым покрытием 275 г/кв.м);
  • колонны и ригели - из профильной трубы квадратного сечения (сталь С245 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)
1
2

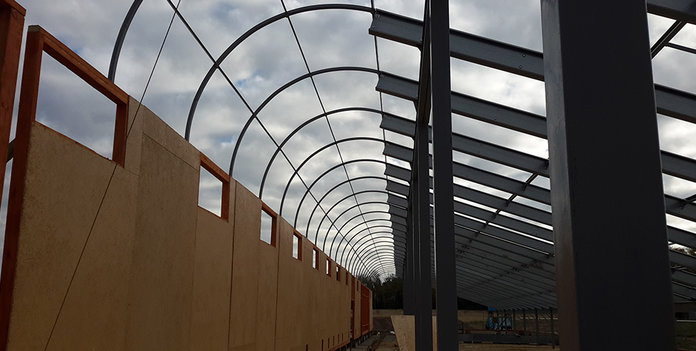

Ограждающие конструкции

В качестве основной обшивки теплицы  использован поликарбонат. Пристройка жилого назначения облицована сеэндвич-панелями с минераловатным сердечнком.

Чем теплицы и здания от «Андрометы» лучше других ?

Располагая сильным инженерно-конструкторским звеном и широким спектром оборудования металлообработки, сварки и профилирования, «Андромета» предлагает технически выверенные и экономически оптимальные решения на стыке технологий для строительства промышленных теплиц и вспомогательных объектов тепличного хозяйства.





Хочу такое здание

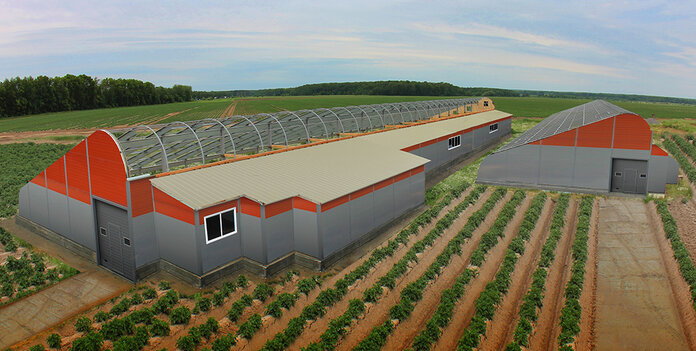

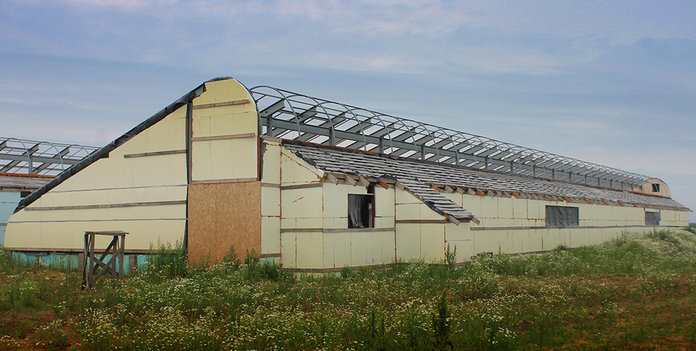

О проекте тепличного модуля

В соответствии с заданием заказчика, был разработан проект типового комбинированного модуля площадью ~ 900 кв.м, состоящего из технологического здания и пристройки, предназначенной для проживания рабочего персонала теплицы. Технологическое здание, в свою очередь, разделено перегородкой на 2 сообщающихся функциональных зоны: основного помещения для выращивания растений и отделения рекуперации воздуха.

Для минимизации затрат и выполнения технических требований к сооружению, было выбрано комбинированное решение каркаса теплицы. Поперечник состоит из 2 рядов внутренних колонн и дугообразных ригелей, опираемых на внешние стойки сооружения. Балки покрытия шарнирно соединены с ригелями и опираются на продольные подстропильные балки, смонтированные по колоннам.

Колонны и ригели выполнены из профильной трубы прямоугольного сечения и загрунтованы; подстропильные балки и конструкции покрытия (балки и прогоны) изготовлены из холодногнутых оцинкованных профилей. Возможна поставка неограниченного числа типовых модулей для строительства или расширения тепличных хозяйств.

Другие проекты

Котельная с вышкой
г.Южно-Сахалинск
2016
12 х 36 х 6,25 м
432 кв.м
Открыть проект

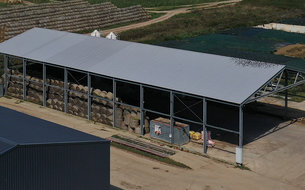

Сенохранилище
Калужская область
2016
24 х 60 х 7.8(h)м
1440 кв.м
Открыть проект
Овощехранилище-морозильник
респ. Казахстан, Алматинская обл.
2017
24 х 40 х 6.05(h)м
~1080 кв.м
Открыть проект

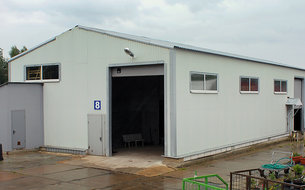

Склад питомника растений
Московская область
2015 г.
12 х 30 х 4,8 (h)м
360 кв.м
Открыть проект

Сельскохозяйственные здания от компании "Андромета"

Современные агропредприятия – это сложные технические объекты, при проектировании которых требуется учитывать большое количество специфических факторов:

- жесткие требования к микроклимату внутри помещений (например, в помещениях для содержания птицы или молодняка животных температура окружающей среды должна выдерживаться с точностью до 1-2 градусов);

- агрессивность внутренней среды - большое количество аммиачных паров – требует применения химически стойких материалов и устройства специальной вентиляции;

- здание должно быть адаптировано к установке специализированного технологического оборудования.

Компания «Андромета»разработала ряд эффективных решений для быстрого и экономичного возведения сельскохозяйственных объектов различной специализации: птицефабрик, свинокомплексов, молочных ферм, комплексов КРС, кормохранилищ, овощехранилищ, складов-холодильников, цехов по переработке сельскохозяйственного сырья и других.

Новая серия большепролетных зданий из быстровозводимых металлоконструкций СТЕРК ®– оптимальное решение для строительства сельскохозяйственных объектов. Здания запроектированы на основе новой унифицированной системы конструктивов, что позволяет в кратчайшие сроки сконфигурировать объект под Ваш функционал из готовых стандартных деталей, при необходимости дополнив его недостающими элементами, которые будут оперативно изготовлены нашим высокопроизводительным оборудованием. Серия включает большой ряд типоразмеров и вариантов конфигураций зданий. При этом серийные решения учитываютнеобходимостьоснащения конкретных сельскохозяйственных зданий современным производственным оборудованием. В сочетании с экономичностью и быстротой возведения таких зданий это создает нашему заказчику максимально комфортные условия для внедрения новых технологий и оборудования для сельскохозяйственного производства.

Каркасы зданий выполняются из холодногнутого стального профиля из качественной оцинкованной стали, стойкой к воздействию агрессивной среды – аммиачных паров. Каркас состоит из деталей заводского изготовления, конструкция которых разработана таким образом чтобы максимально удешевить сборку и исключить ошибки монтажников.В результате строительство нового сельскохозяйственного здания сопоставимо по цене с модернизацией существующего.

Конструкция зданий предусматривает возможность простого монтажа систем приточной и вытяжной вентиляции, систем обогрева и других функциональных элементов, а также встраивания специализированного технологическогооборудования.

Здания могут устанавливаться на легкие фундаменты, а при необходимости – на бетонную плиту.

Проект здания может предусматривать возможность монтажа на надземной эстакаде для удобства выгрузки отходов (например, при строительстве свинарников) или, наоборот, устройства подземной части (например, при строительстве овощехранилищ).

Кровля сельскохозяйственных зданий, как правило, проектируется с большим скатом для усиления естественной вентиляции; в помещениях для содержания животных (коровниках и других) часто применяются светоаэрационные фонари по всей длине здания.

Выбор ограждающих конструкций стен и кровли сельскохозяйственных зданий зависит от их назначения. Так, в птичниках, коровниках и других помещениях для содержания животных чаще всего используют сэндвич-панели в качестве стеновых ограждающих конструкций и сборку из минераловатного утеплителя и профнастила – в качестве кровельных. Толщина утеплителя варьируется в зависимости от требуемой температуры внутри помещения и района строительства.

Компания располагает библиотекой готовых проектов сельскохозяйственных зданий различного назначения.

В случаях, если Ваши технологические потребности или эстетические предпочтения выходят за рамки наших серийных решений, компания готова разработать проект и изготовить сельскохозяйственное здание по Вашему индивидуальному техническому заданию.
