Птицефабрика

Район
Калужская область
Год строительства
2016/17
Полезная площадь
7 500 кв.м
Заказчик объекта
ГК «ПРОДО»
Участие ООО «Андромета»:
изготовление каркасов (~ 570 т)
Особенности
Перекрытие
Пристройка
Примыкание
Тип каркаса

Характеристики

Наименование Параметр Значение

Склад готовой продукции

(обозначения на схеме: поз.1-3)

Размеры в плане: 61х48,875 м
Полезная высота: 6 м
Перекрытия: стальные балочные клетки под ж/б плиты; отм. +2,950 +2,650 (в разных осях)

Производственный цех

(обозначения на схеме: поз.4-6)

Размеры в плане: 75,32х53,05 м
Полезная высота: 5,1 м
Перекрытия: стальные балочные клетки под ж/б плиты; отм. +2,950; +2,650; +3,750 (в разных осях)
Надстройка над кровлей: полезная высота 4,74 м; этажность - 2

Пристройка убойного цеха

(обозначения на схеме: поз.7)

Размеры в плане: 7х12м
Полезная высота: 5,5м
Перекрытие: стальные балочные клетки под ж/б плиты; отм.+5,750

Кабельная эстакада

(обозначения на схеме: поз.8)

Размеры: 14,955х5,99 (h)м (h - высота до низа несущих конструкций)

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Преимущества

- Высокая заводская готовность

- Низкий уровень затрат при монтаже

- Сжатые и строго соблюдаемые сроки поставки

- Минимум рейсов на доставку конструкций

- Долговечность и надежность

- Минимум эксплуатационных расходов

- Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов

- Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

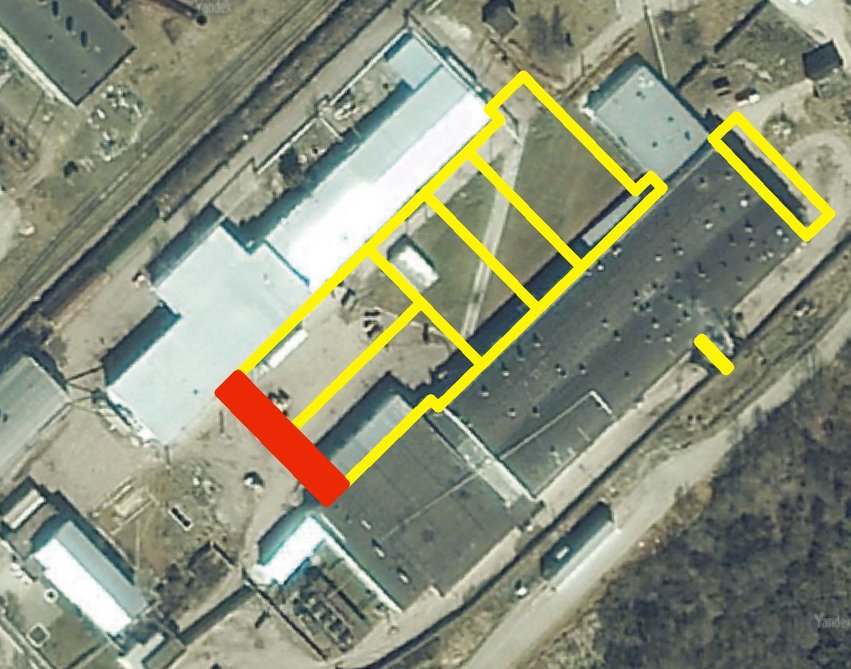

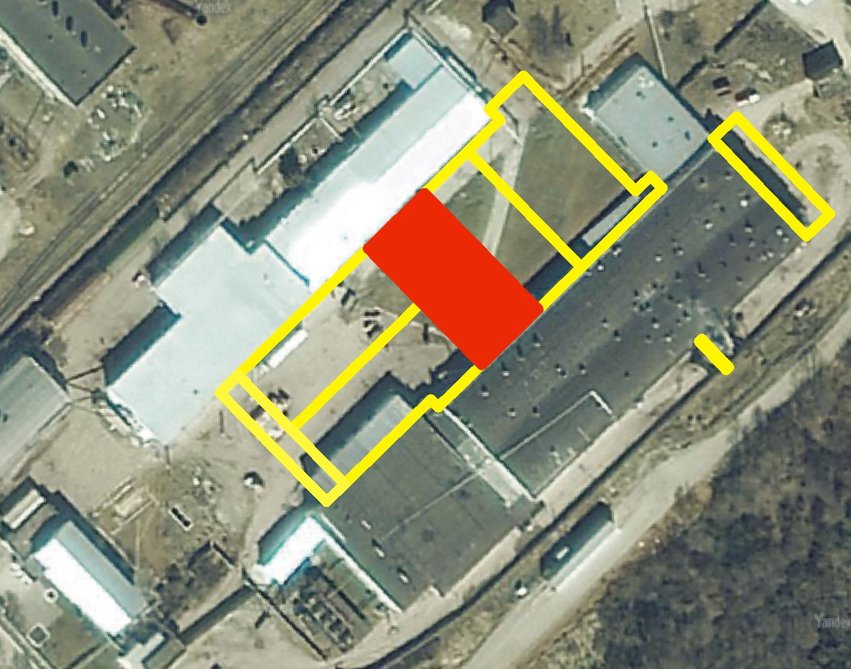

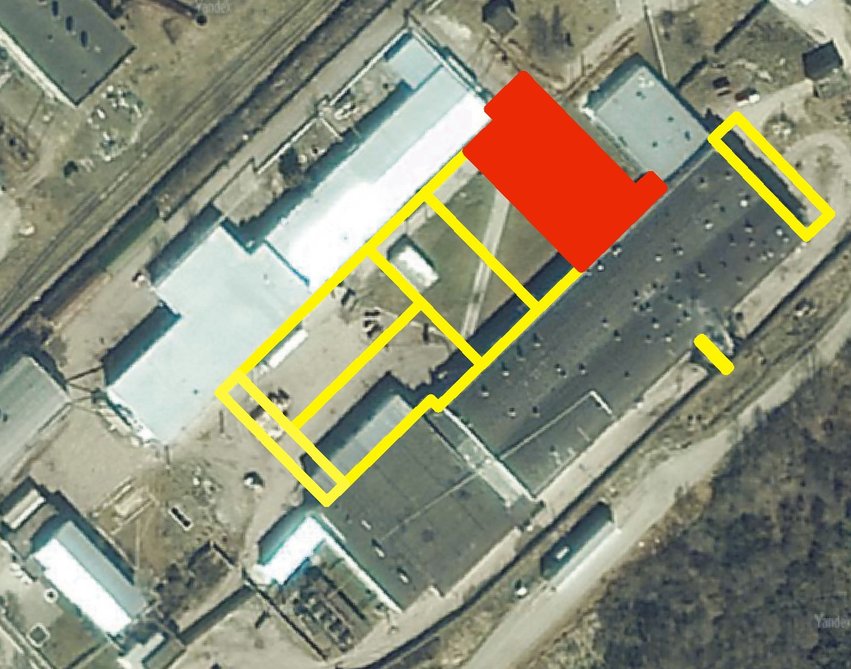

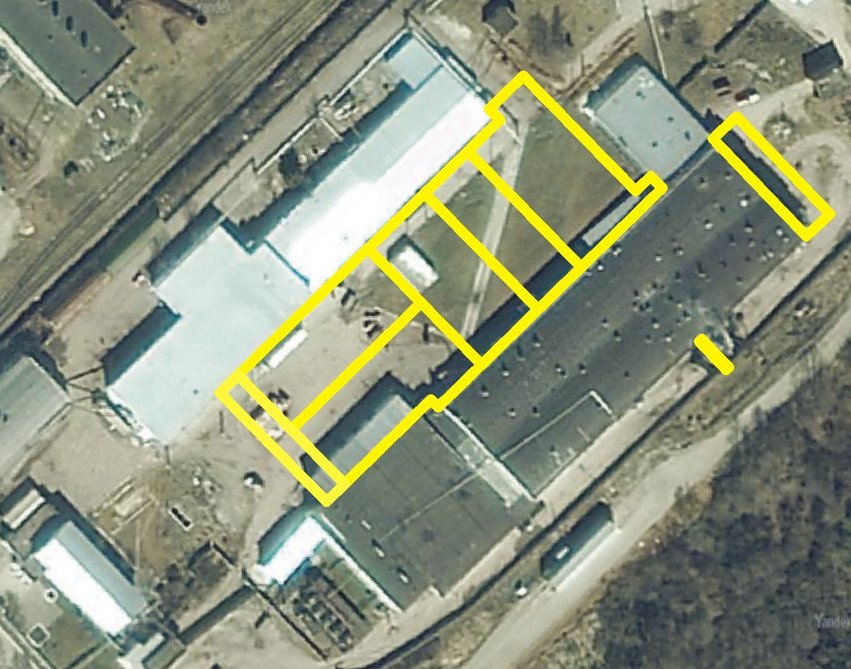

Конструктивные решения объектов птицефабрики

!

Объекты птицефабрики:

  • склад готовой продукции (поз.1-3),
  • производственный цех(поз.4-6),
  • пристройка убойного цеха (поз.7),
  • кабельная эстакада (поз.8)

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах

1

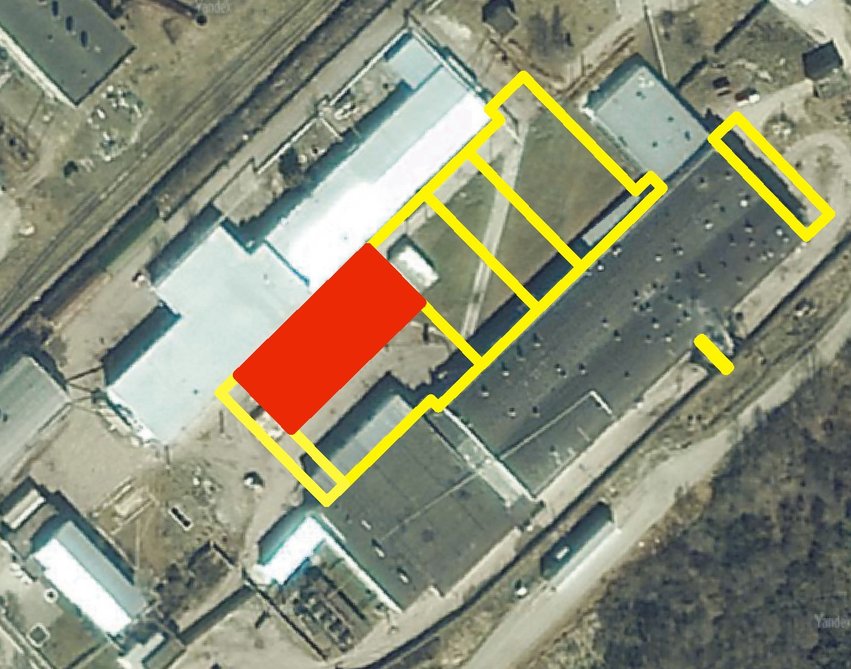

Склад готовой продукции. 3-я очередь

Каркас: сталь марки 255 по ГОСТ 27772-88, фланцы - сталь марки С345 по ГОСТ 27772-88

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах



2

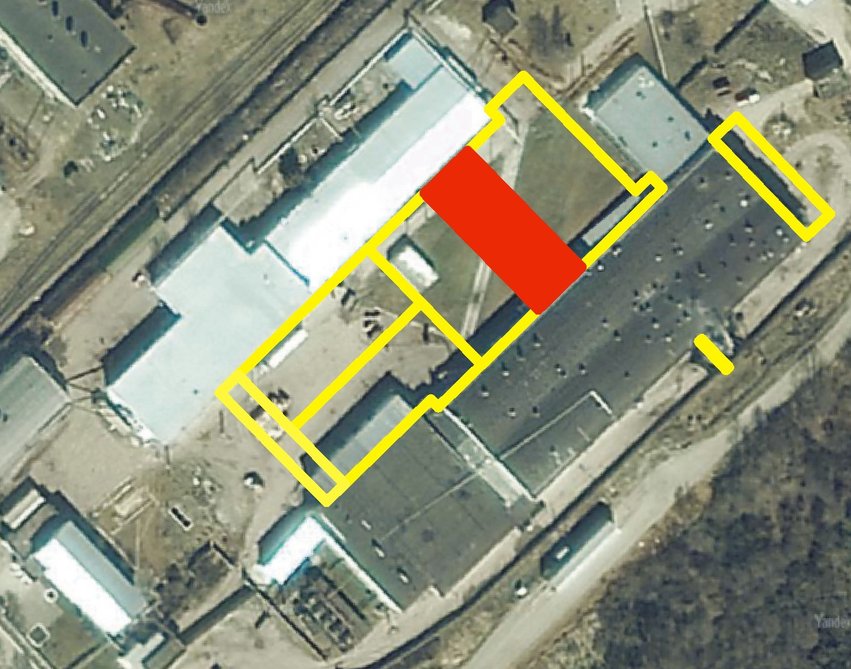

Склад готовой продукции. 1-я очередь

Каркас: сталь марки 255 по ГОСТ 27772-88, фланцы - сталь марки С345 по ГОСТ 27772-88

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах

3
Склад готовой продукции. 3-я очередь

Каркас: сталь марки 255 по ГОСТ 27772-88, фланцы - сталь марки С345 по ГОСТ 27772-88

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах

4

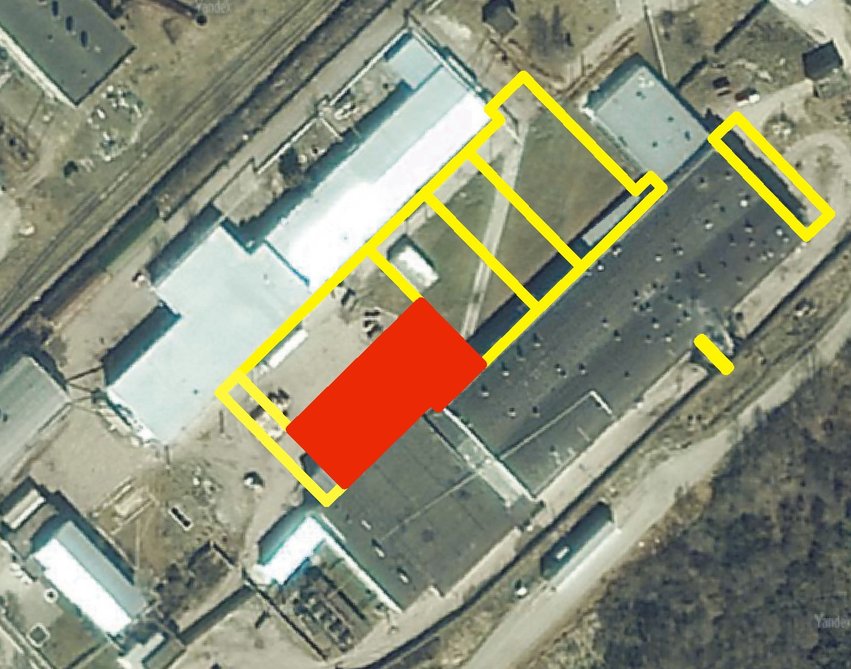

Производственный цех. 1-я очередь

Каркас: сталь марки 255 по ГОСТ 27772-88, фланцы - сталь марки С345 по ГОСТ 27772-88

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах

5
Производственный цех. 2-я очередь

Каркас: сталь марки 255 по ГОСТ 27772-88, фланцы - сталь марки С345 по ГОСТ 27772-88

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах

6
Производственный цех. 3-я очередь

Каркас: сталь марки 255 по ГОСТ 27772-88, фланцы - сталь марки С345 по ГОСТ 27772-88

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах

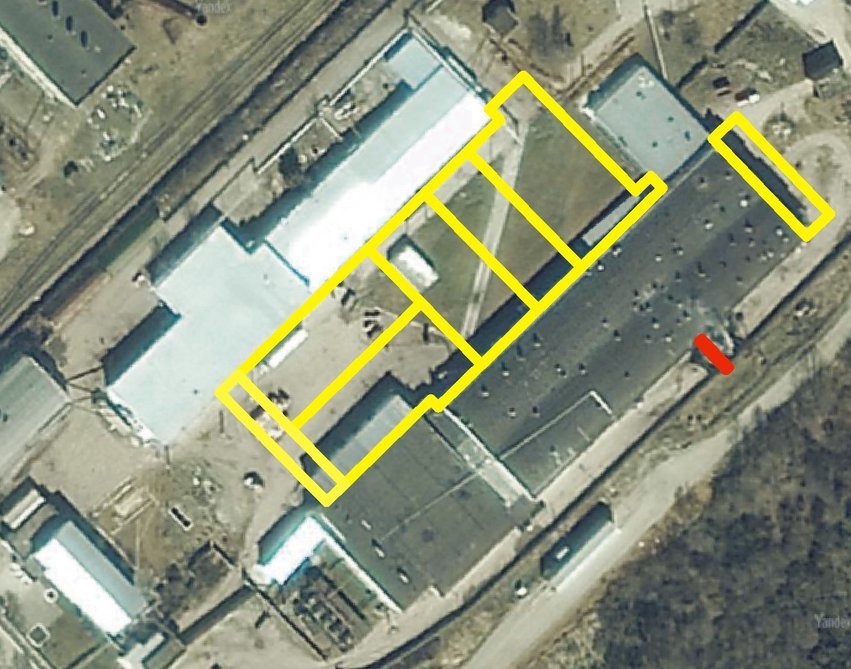

8

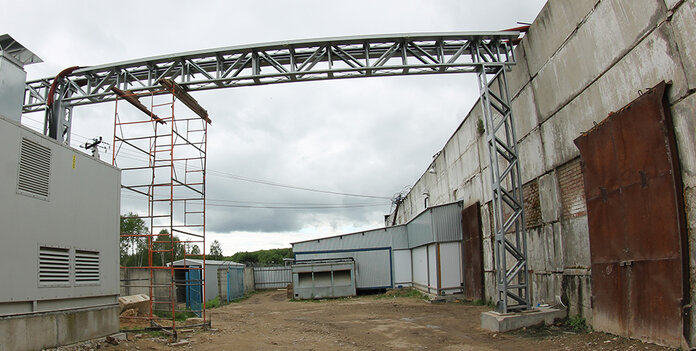

Кабельная эстакада

Каркас: из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м)

Буклет Быстровозводимые сельскохозяйственные здания

Презентация Коммерческие здания на стальных каркасах

Хочу такое здание

Отзыв заказчика

Элементы каркасов зданий имеют точную геометрию и качественно выполненные отверстия. Дефектов элементов на монтаже не выявлено. Поставка каркасов была выполнена в срок
ГК ПРОДО (СтройВест)
А.А. Сычев – директор генподрядной организации ООО «СтройВест»

Подробнее об этом проекте

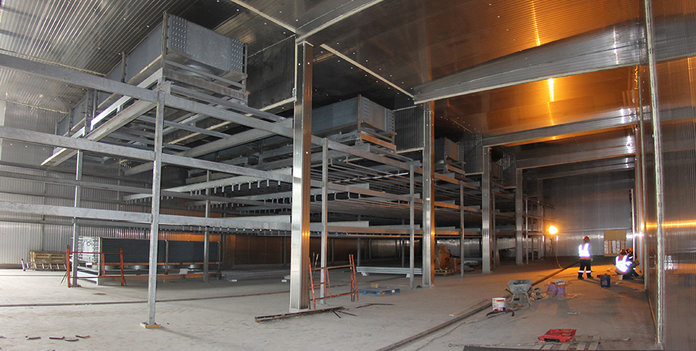

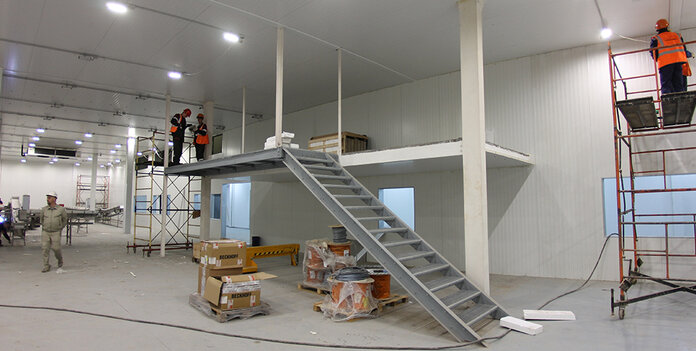

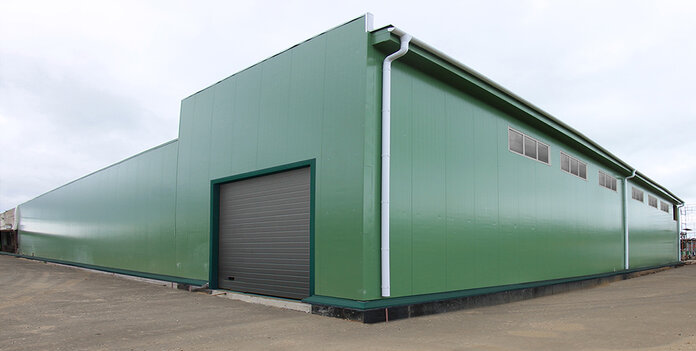

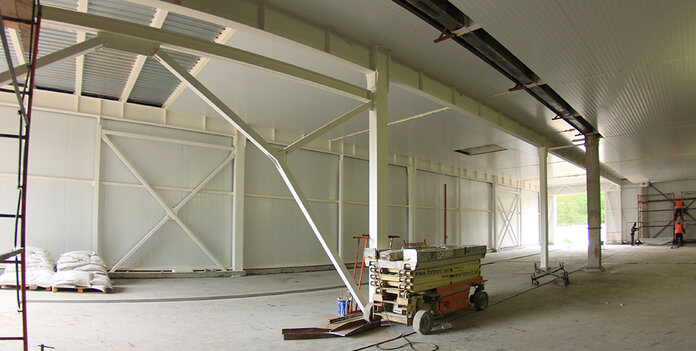

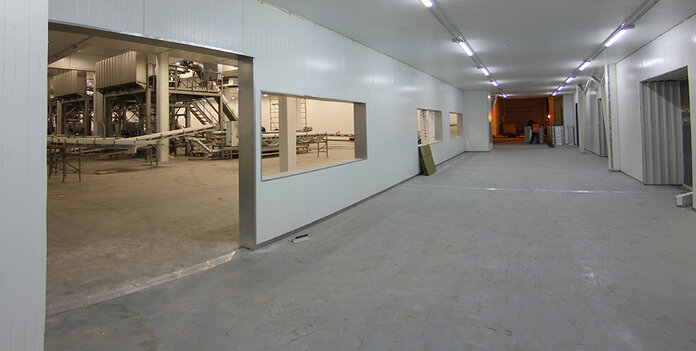

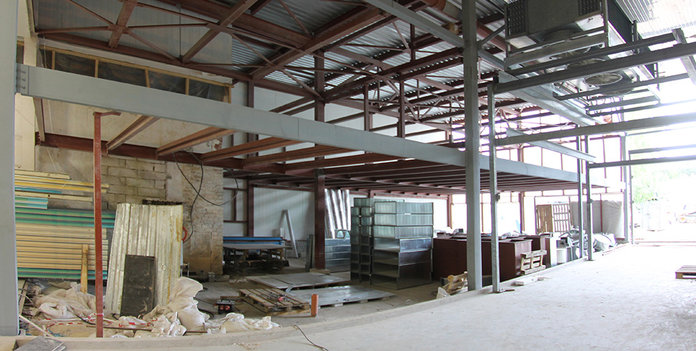

Компания «Андромета» приняла участие в проекте масштабной реконструкции крупнейшего в Калужской области птицеводческого комплекса – АО «Птицефабрика Калужская».

Проектом реконструкции, целью которого являлось расширение и модернизация производства, были предусмотрены наращивание уже имеющихся площадей и строительство новых сооружений.

Завод «Андромета» изготовил и поставил для этого проекта около 570 т металлоконструкций, в том числе – каркасы склада готовой продукции площадью ~ 3300 кв.м, производственного цеха (~ 4000 кв.м), пристройки убойного цеха.

В соответствии с проектом реконструкции птицефабрики, каркасы всех зданий изготавливались из сварных и прокатных профилей с монтажом в основном на болтах нормальной прочности. Здания имеют весьма сложную конфигурацию, обусловленную как их функционалом, так и необходимостью сопряжения с уже существующими сооружениями.

Помимо каркасов зданий, ООО «Андромета» спроектировала и поставила на объект конструкции кабельной эстакады из холодногнутых оцинкованных профилей.

Учитывая необходимость встраивания новых зданий в структуру действующего птицекомплекса, важным преимуществом металлоконструкций нашего производства была их максимальная заводская готовность, что позволило сократить объемы и сроки строительных работ на объекте.

Подрядная организация, выполнявшая монтаж конструкций, отметила их высокое качество в своем отзыве о работе с ООО «Андромета».
