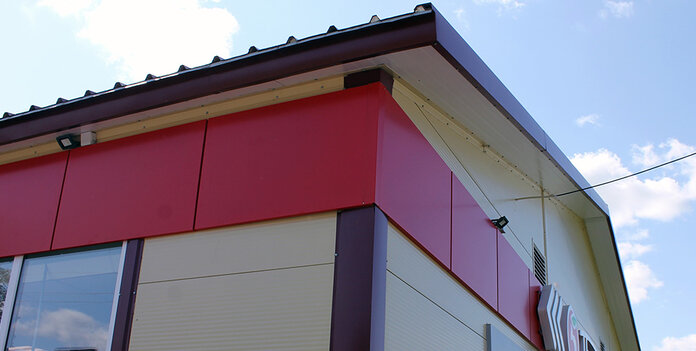

Сетевой магазин «у дома»

Район
Московская область, г. Волоколамск
Год строительства
2018
Размеры
15 х 30 х 3,6 (h) м
Полезная площадь
450 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 15 х 30 х 3,6 (h) м (h – высота до низа несущих конструкций)
Шаг рам:
Кровля: двускатная; уклон 25%
Двери: 1,5 х 2,1 (h)м -1 шт.; 1,0 х 2,1 (h)м -1 шт. по длинным сторонам; 2,0 х 2,68 (h)м -1 шт. по торцу здания
Окна: 3,0 х 0,9 (h)м -2 шт. по торцам, 4 шт. – по длинной стороне; 1,19 х 1,19 (h)м -1 шт. по длинной стороне здания

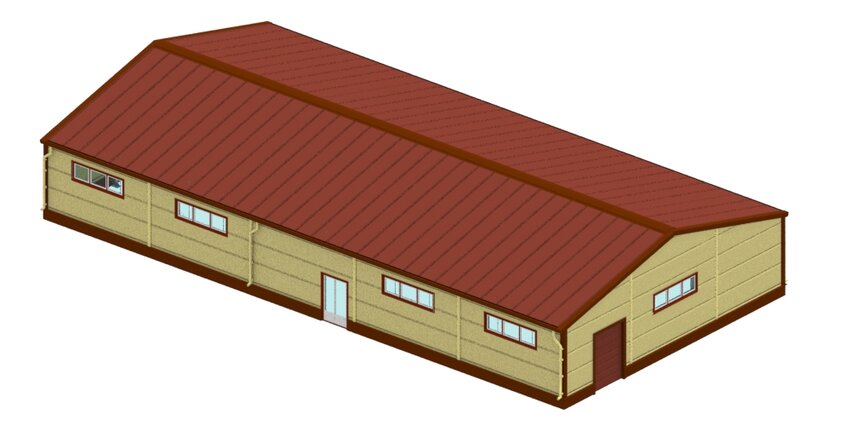

Ограждающие конструкции:

- кровли: сэндвич-панели с минераловатным сердечником толщиной 150 мм

- стен: сэндвич-панели с минераловатным сердечником толщиной 120 мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания сетевого магазина «у дома»

Варианты поставки:
- каркас здания;
- полнокомплектное здание

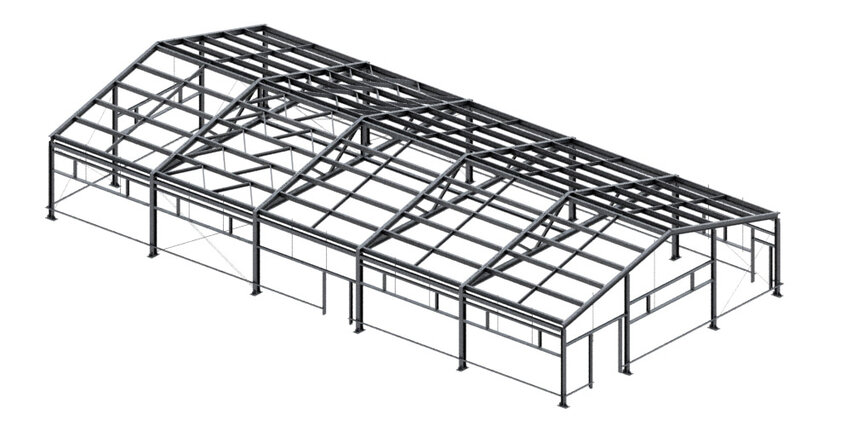

Каркас


Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Тип каркаса: рамно-связевой

  • Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
  • Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Вертикальные связи: гибкие, установлены с предварительным натяжением
  • Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное



1
Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Тип каркаса: рамно-связевой

  • Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
  • Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Вертикальные связи: гибкие, установлены с предварительным натяжением
  • Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное



Хочу такое здание

Экономичное решение для магазинов формата "у дома"

«Магазин у дома» на сегодняшний день расценивается экспертами как самый емкий и рентабельный сегмент розничной торговли. В структуре выручки крупнейшего российского ритейлера X5 Retail Group наибольшая доля приходится на сеть магазинов шаговой доступности «Пятерочка», и, по мнениию руководства компании, потенциал этого сегмента еще далек от насыщения – вплоть до 2021 года он оценивается в 10% ежегодного роста.

В 2019 году Х5 планирует открыть около 2 тыс. новых магазинов, из которых 1,8 тыс. магазинов будет приходиться на торговую сеть «Пятерочка».

Неслучайно на эту же сеть приходится и максимальное число заказов быстровозводимых магазинов, поставляемых заводом ЛМК «Андромета». А лидером по конструктивным решениям этих магазинов, в свою очередь, являются серийные здания на каркасах из стальных холодногнутых профилей СТЕРК. С функциональной точки зрения эти здания отлично подходят для строительства магазинов «у дома», при этом они просты в монтаже и приспособлены для быстрой установки инженерных систем – электричества, вентиляции и кондиционирования, слаботочных сетей. Коммуникации можно монтировать непосредственно по каркасу без устройства дополнительных опор, подвесов и пр. Но решающее значение имеет легкость сборки и транспортировки готовых к монтажу конструкций. Так, комплект каркаса типового магазина, представленного на этой страничке, может быть доставлен одним рейсом, а смонтирован бригадой из 5 человек – в течение одной рабочей недели. Скорость, легкость и отсутствие строительнгого мусора и отходов особенно важны при строительстве в стесненных городских условиях, когда доставка, погрузочно-разгрузочные и строительные работы усложнены и жестко ограничены не только временными, но и пространственными рамками. Точная геометрия каркаса, изготовленного заводским способом, облегчает и работы по отделке помещений: несущие конструкции просто обшиваются листовым материалом и потолочными панелями без подгонки и строительного мусора. В итоге, применение конструкций СТЕРК позволяет буквально в течение 1 – 1,5 месяцев построить и открыть новый магазин.

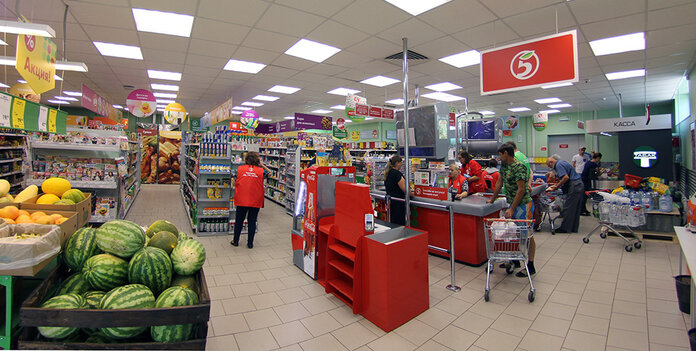

Экономичность строительства по технологии СТЕРК по достоинству оценена торговым бизнесом, в частности – упомянутым лидером ритейла, сетью «Пятерочка». В библиотеке реализованных проектов компании «Андромета» уже собралась небольшая коллекция разных «Пятерочек», и один из ее типичных экспонатов представлен на этой странице.

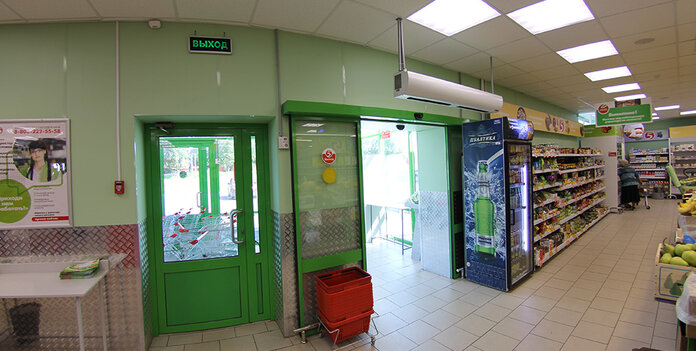

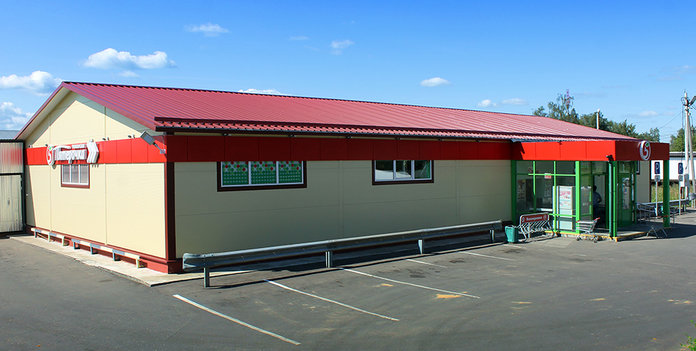

Это серийное здание СТЕРК размерами 15 х 30 х 3,6 м. Полезная высота 3, 6 м и площадь 450 кв.м – типичные размеры для «магазина у дома». Каркас оснащен организованными проемами для 7 окон и 3 дверей, размеры и расположение которых заданы заказчиком. Входная группа и ограждающие конструкции (сэндвич-панели) в поставку не входили, поскольку закупка их по месту была более выгодным решением. Но по заданию клиента проектным бюро "Андрометы" может быть разработан технический паспорт на ограждающие конструкции, что упростит их закупку и монтаж.
