Сетевой супермаркет с витражом

Район
Московская область, с.Осташево
Год строительства
2017 г.
Размеры
28,5 х 24 х 3,3 (h) м
Полезная площадь
684 кв.м
Пролеты
2 (14,25 м+ 14,25 м)
Этажность
1
Особенности
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры: 28,5 х 24 х 3,3 (h) м (h – высота до низа несущих конструкций
Шаг рам:
Кровля: двускатная; уклон 10%
Окна: 2,0 х 1,0 (h)м – 4 шт.; 4,75 х 1,0 (h)м – 1 шт.; 13,5 х 1,0 (h)м – 1 шт.; 1,0 х 1,0 (h)м – 1 шт.;
Ворота: 3,0 х 3,0 (h)м – 1 шт.
Двери: 1,5 х 2,32 (h)м - 1 шт.; 0,9 х 2,32 (h)м - 1 шт.; 1,5 х 2,1 – 5 шт.



Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (есть заключение ВНИИПО)

Опции

Фриз: высота 1,7 м, по всему периметру здания

Витраж: 4,75 х 3,02 м по торцу здания

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу

Конструктивные решения сетевого супермаркета с витражом

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!

1

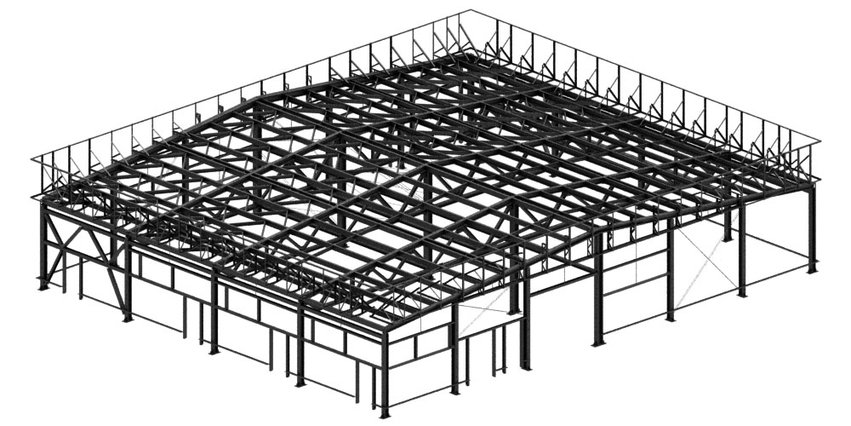

Каркас серии СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

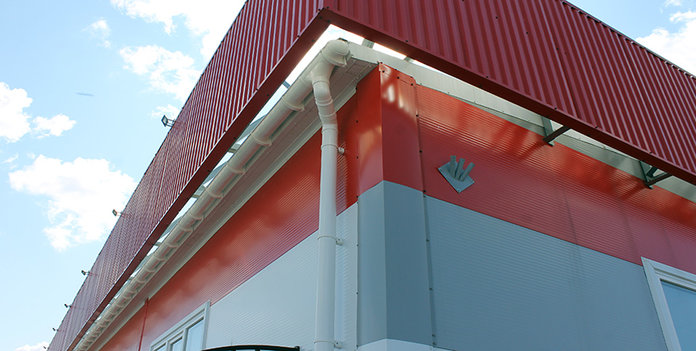

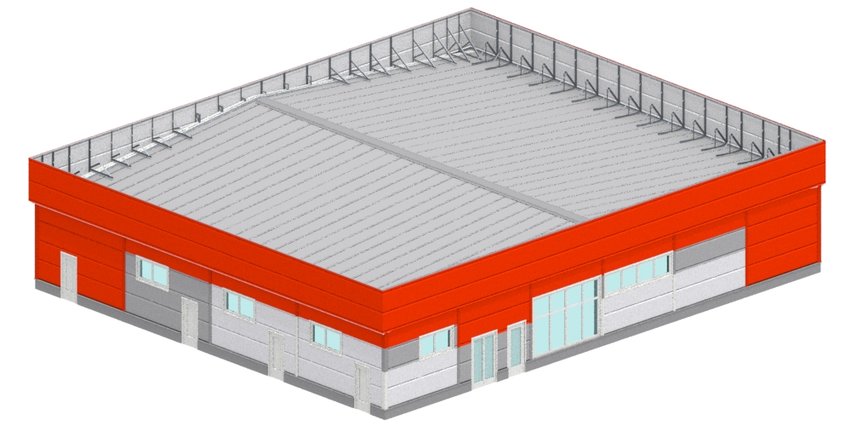

Опция: декоративный фриз
Проект здания учитывает психологический аспект его визуального восприятия: более привычным считается магазин с плоской крышей. Но из рациональных соображений серийное решение СТЕРК® предусматривает 2-скатную кровлю, которая надежнее и главное – намного дешевле, чем плоская. Чтобы придать супермаркету более узнаваемый вид – визуально имитируется плоская крыша путем организации фриза, который скрывает скат кровли и может служить опорой для вывесок и рекламных конструкций.



1
2

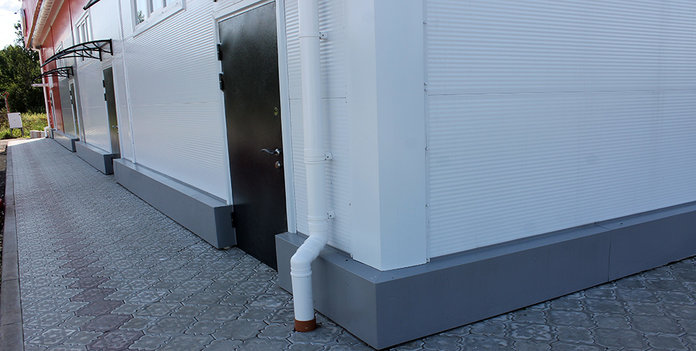

Ограждающие конструкции
  • Кровля: сэндвич-панели толщиной 150 мм
  • Стены: сэндвич-панели толщиной 150 мм
  • Фриз: сэндвич-панели толщиной 80 мм
Хочу такое здание

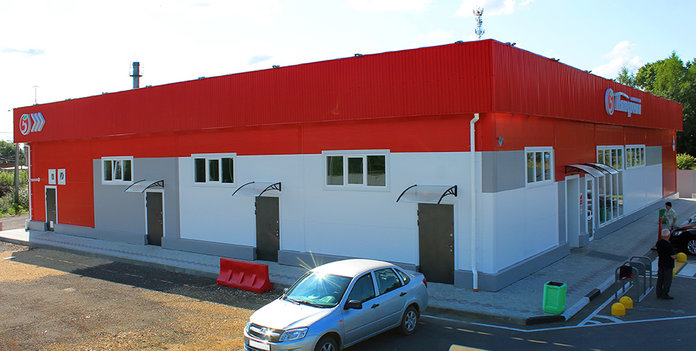

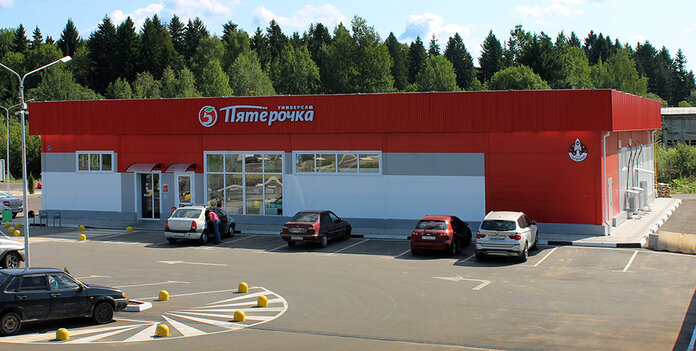

О проекте сетевого супермаркета с витражом

Конструктивная система СТЕРК® широко используется для строительства торговых зданий, в частности – сетевых супермаркетов.

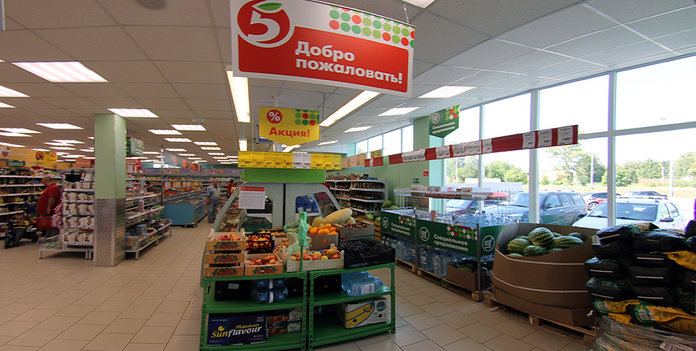

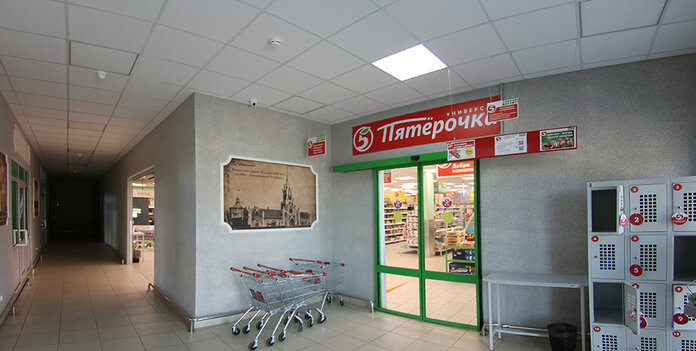

В последние годы лидером по заказам торговых зданий в компании «Андромета» вполне закономерно стала одна из самых быстрорастущих розничных сетей – «Пятерочка» (входит в X5 Retail Group). При этом в зависимости от конкретной площадки строительства и индивидуальных предпочтений владельца магазина здания «Пятерочек» могут иметь разный архитектурный облик.

Это может быть здание на базовом каркасе СТЕРК – однопролетном, с шагом рам 6 м и двускатной кровлей уклоном 25 %. Преимуществами такого решения являются минимальная металлоемкость, а значит - и цена каркаса; низкие эксплуатационные затраты (кровля с большим углом ската почти не требует обслуживания в зимнее время). Но внешне, по мнению ряда заказчиков, такое здание выглядит слишком индустриальным. Поэтому, наряду с этим решением, большим спросом у ритейлеров пользуются проекты двухпролётных зданий с кровлей, имеющей небольшой угол ската, и декоративным фризом, придающим магазину привычный для потребителя внешний вид.

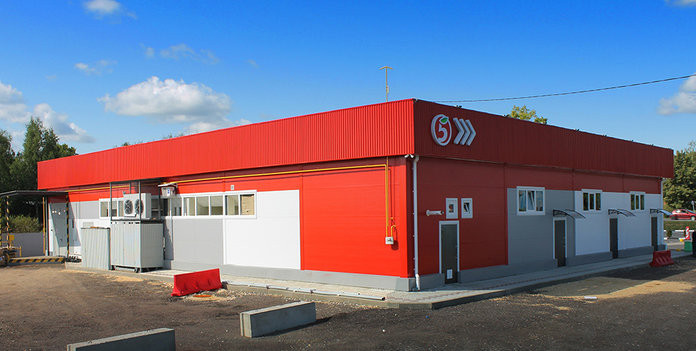

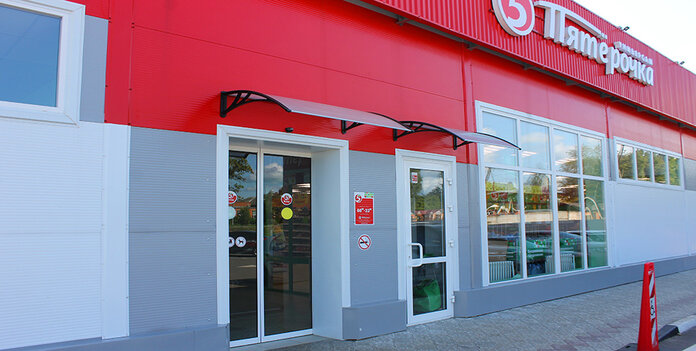

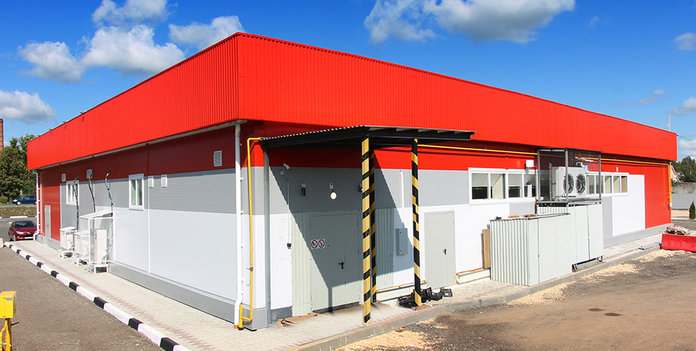

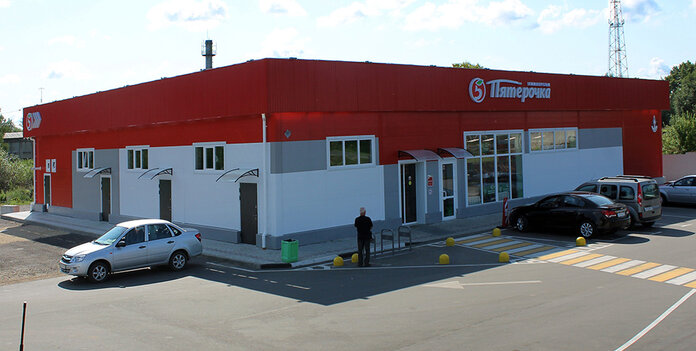

В линейке типовых магазинов, разработанной компанией «Андромета» есть несколько проектов подобной конфигурации. Один из них запущен в эксплуатацию в 2017 г. в с.Осташево Москосвской области. Это здание длиной 24 м и полезной высотой 3,3 м состоящее из двух пролетов шириной 14,25 м каждый. Конструктивная схема здания – рамно-связевой каркас с поперечниками, состоящими из колонн постоянного сечения и ферм трапециевидного очертания, изготовленных из стальных холодногнутых профилей. Здание имеет двускатную кровлю уклоном 10%, укомплектованную несущим каркасом декоративного фризом высотой 1.7 м. Еще одной индивидуальной особенностью проекта является наличие витражного остекления размерами 4,75 х 3,02 м по одной из длинных сторон здания.

Компанией «Андромета» создано более 20 различных проектов многократного применения для строительства магазинов разной площади и архитектуры, из которых можно выбрать подходящее решение практически для любой задачи.

Другие проекты

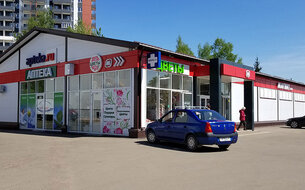

Сетевой магазин «у дома»
Московская область, г. Волоколамск
2018
15 х 30 х 3,6 (h) м
450 кв.м
Открыть проект

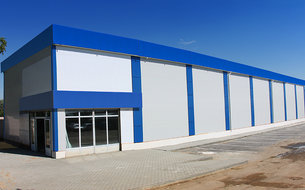

Двухпролетный торговый павильон
