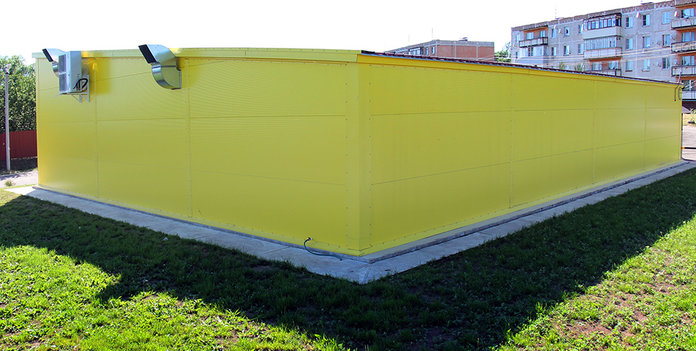

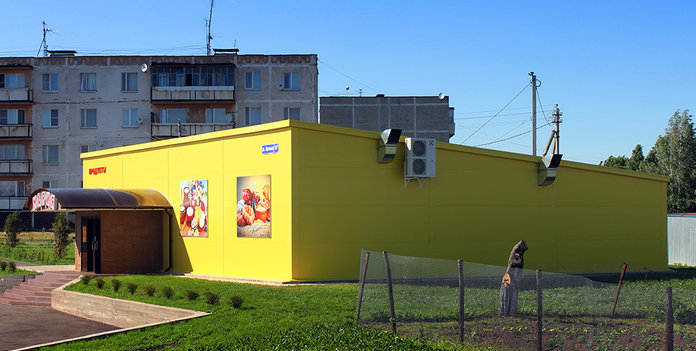

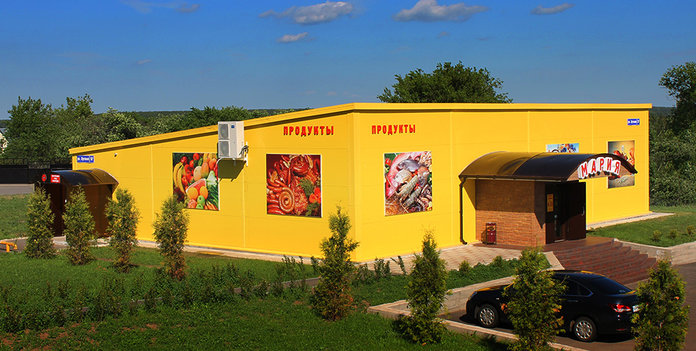

Торговое здание. Проект S

Район

Московская область, Домодедово

Год строительства

2014

Размеры

15 * 20 * 3 (h)м

Полезная площадь

300 кв.м

Заказчик

ООО «Изумруд»

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	15 * 20 * 3 (h)м (h – высота до низа несущих конструкций)
Шаг колонн:	5 м
Пролеты:	2 (7,5м + 7,5 м)
Этажность:	1
Двери:	Двери: 1,49х2,05 (h)м - 2 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район расчетная ветровая нагрузка: I ветровой район сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!

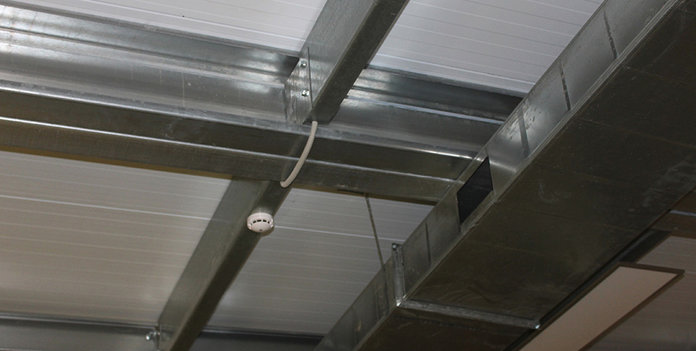

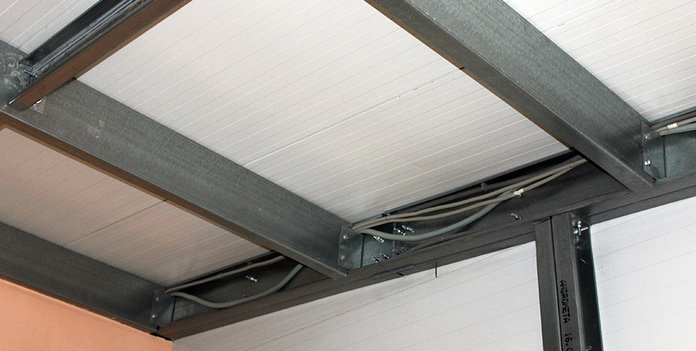

Простой монтаж коммуникаций прямо по каркасу
Всесезонность строительства
Долговечность и надежность
Минимум эксплуатационных расходов

Хочу такое здание

Конструктивные решения Торгового здания проекта S

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

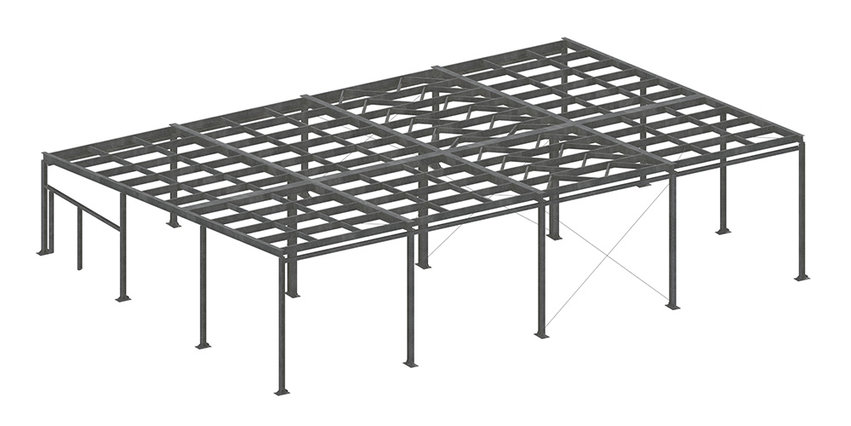

Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

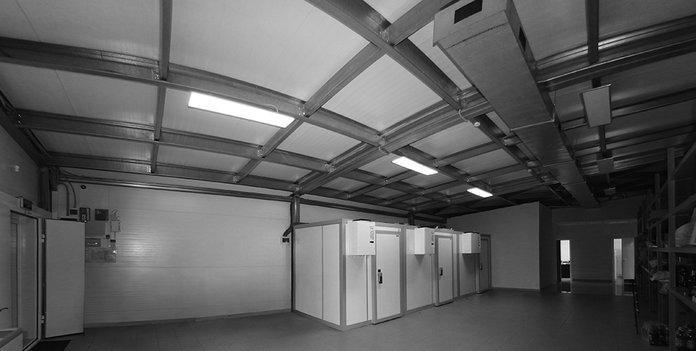

Каркас здания решен в виде двухпролетных поперечников, состоящих из колонн постоянного сечения и балок. Прогоны покрытия установлены по разрезной схеме.

1

2

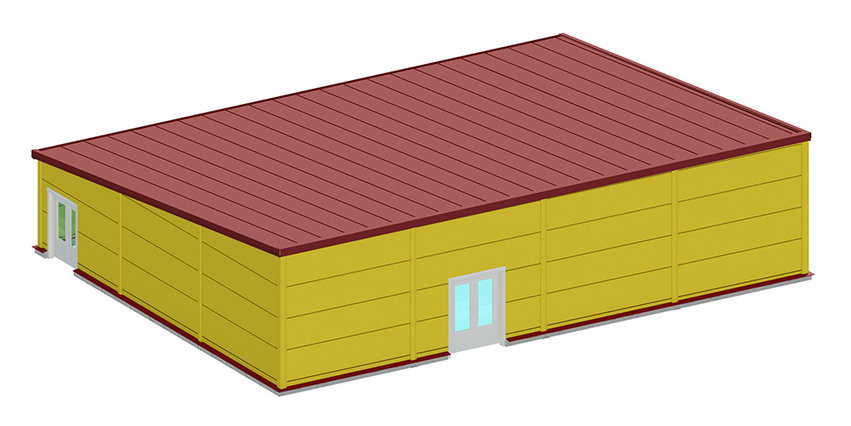

Ограждающие конструкции

Сэндвич-панели с базальтовым утеплителем толщиной 150 мм

Варианты поставки:

каркас здания
полнокомплектное здание

Хочу такое здание
