Цена – от 4 590 руб./м2 с НДС
Предложение не является публичной офертой
Строительство крытых рынков, торговых павильонов и мини-рынков из быстросборных металлоконструкций полной заводской готовности от завода «Андромета» – это экономия по всем статьям бюджета стройки и возможность в кратчайшие сроки запустить объект в эксплуатацию и начать отбивать вложения и зарабатывать прибыль.
Мы предлагаем быстровозводимые здания из металлоконструкций нового поколения: из стальных холодногнутых оцинкованных профилей (серия СТЕРК®, пролет до 24 м, полезная высота до 8 м) и гибридные каркасы из сварных конструкций и холодногнутых профилей (размеры - без ограничений).
По заданию павильоны могут быть одно- или многопролетными, иметь внутренние стены, антресоли, галереи, пристройки и другие архитектурные элементы. При эксплуатации рыночного павильона легкие сборно-разборные стальные конструкции СТЕРК® удобны тем, что позволяют быстро делать внутреннюю перепланировку, например - при смене якорных арендаторов.

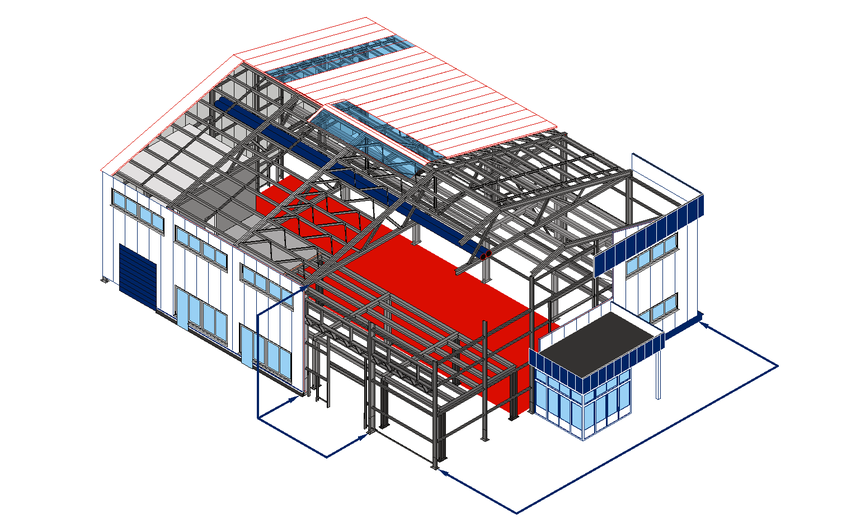

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
Заключение ВНИИПО по огнестойкости зданий СТЕРК R15
Презентация Торгово-развлекательные объекты
Ширина пролета измеряется по наружным граням колонн здания.
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м. При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей.
Сварные, из стали марки С255 по ГОСТ 27772-88.
Соединение с колоннами – на болтах нормальной прочности.

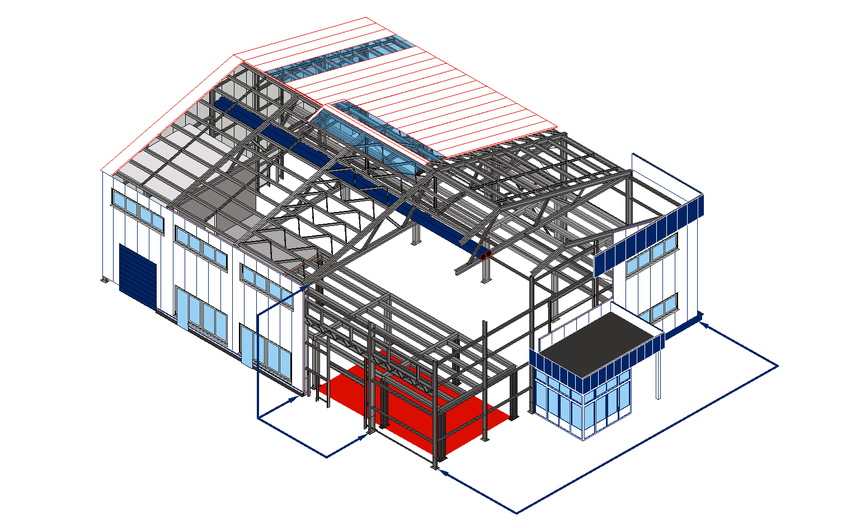

Крепление к фундаменту – на анкерных болтах.
Колонны выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

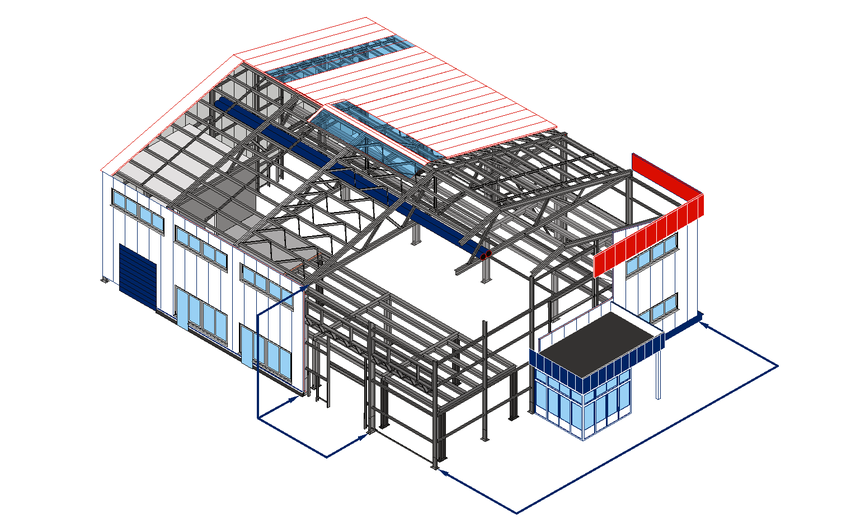

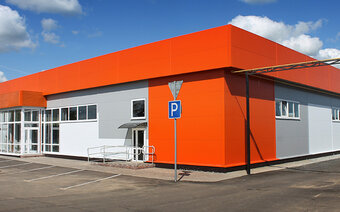

Чтобы торговый павильон имел узнаваемый, привычный для покупателей внешний вид, в ряде типовых проектов применены фермы с небольшим уклоном (10%) и предусмотрен фриз для имитации плоской крыши.
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

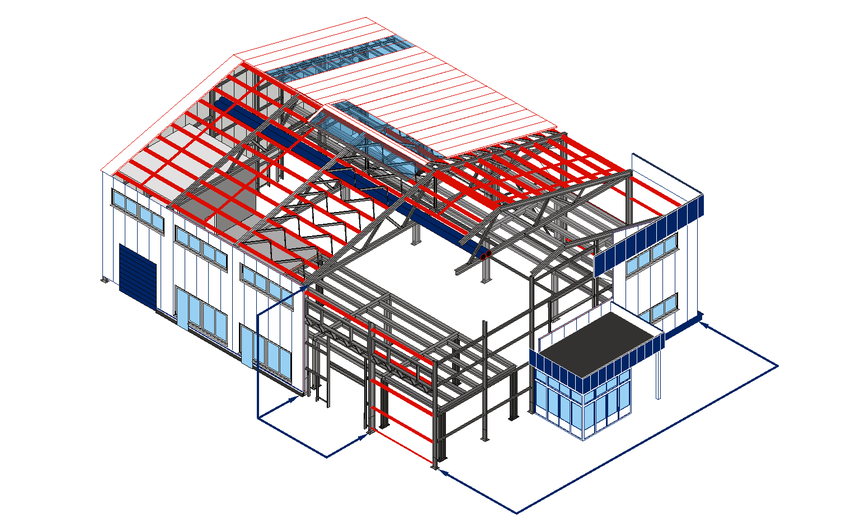

Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.
Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

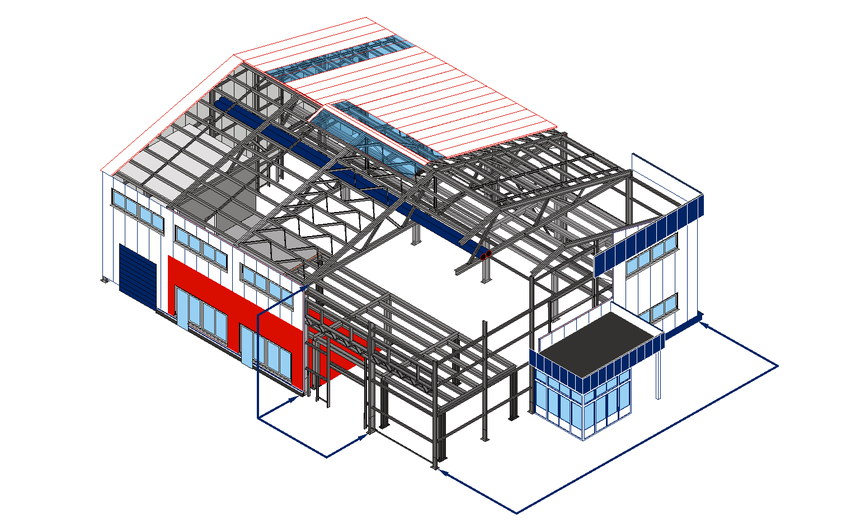

Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
По заданию организуются проемы любых других требуемых размеров.

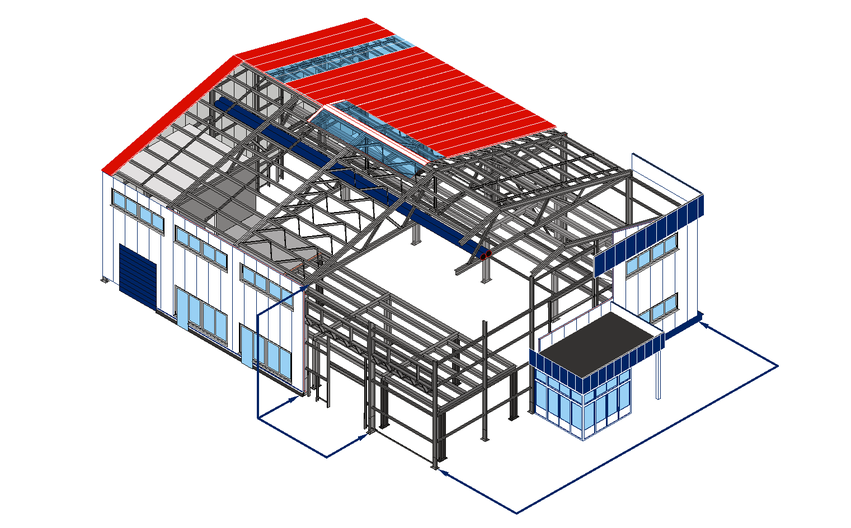

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы и отделочные материалы.
«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).
Презентация Торгово-развлекательные объекты

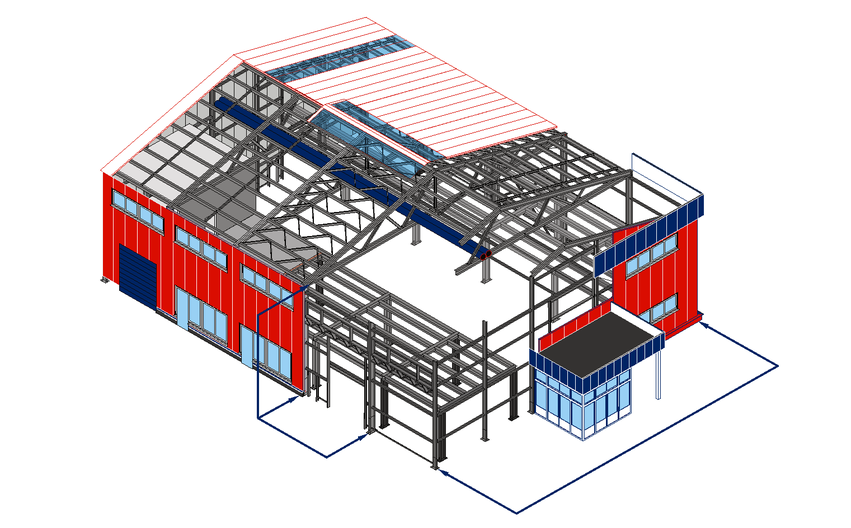

Конструктив наших зданий оставляет широкий простор для реализации различных отделочных решений и выбора ограждающих конструкций. При желании, вместо типовых решений, Вы можете использовать фасадные панели, различные виды сайдинга, витражи, светопрозрачные панели и любые другие легкие фасадные системы.
Внутренняя отделка также может быть выполнена самыми разными материалами согласно требованиям вашего франчайзера. Точная геометрия каркаса, изготовленного заводским способом, облегчает и работы по отделке помещений: несущие конструкции просто обшиваются листовым материалом и потолочными панелями без подгонки.
Для организации естественного освещения в зданиях рынков и торговых павильонов на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Типовой проект рыночного павильона учитывает психологический аспект его визуального восприятия: более привычным считается здание с плоской крышей. Но из рациональных соображений серийное решение СТЕРК® предусматривает 2-скатную кровлю, которая надежнее и главное – намного дешевле, чем плоская. Чтобы придать торговому зданию узнаваемый вид – можно визуально сымитировать плоскую крышу, организовав фриз, который скрывает скат кровли и может служить опорой для вывесок и рекламных конструкций.
Серийные фермы СТЕРК® из стальных холодногнутых профилей запроектированы на дополнительную технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Светильники, вентиляционные трубы, системы видеонаблюдения и сигнализации и прочие коммуникации монтируются прямо по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

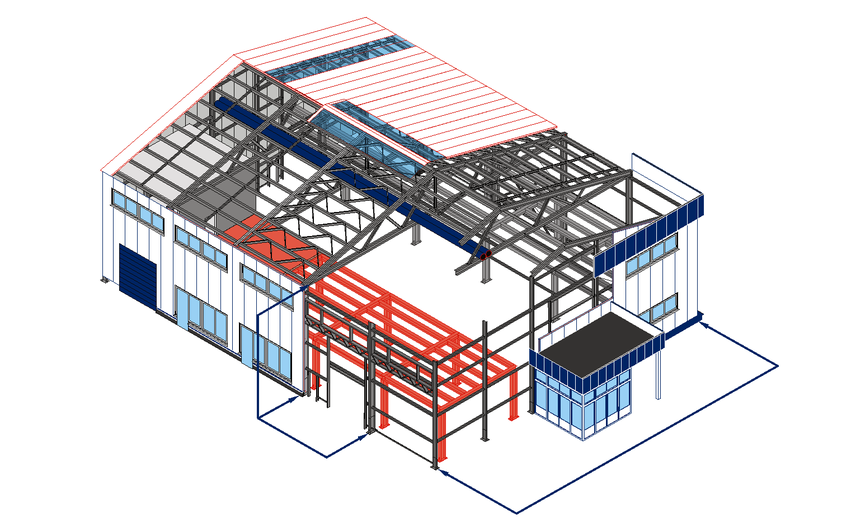

В зданиях рынков может быть организовано вертикальное зонирование: устройство этажей, антресолей, мезонинов и др. Наше типовое решение межэтажных перекрытий - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм.
Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.
Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.
Главная особенность СТЕРК® – «умные» детали полной заводской готовности. Они выполнены в размер, промаркированы, каждая снабжена отверстиями и вырезами для установки в каркас и скрепления с ответными деталями. Поэтому монтаж павильона на площадке сводится к быстрой, интуитивно понятной болтовой сборке и позволяет сэкономить до 30% стоимости работ за счет низких трудозатрат и исключения ошибок и брака.
Изготовление деталей каркаса быстровозводимого рынка или торгового павильона будет выполняться современным машинным комплексом, который автоматически, на основании цифрового задания, последовательно выполняет весь набор операций пробивки отверстий, резки в размер, профилирования и маркировки, выдавая на выходе готовые детали каркаса. Благодаря сквозной автоматизации всего производственного цикла - от проектирования до выпуска готовых деталей - человек, главный источник ошибок, практически не влияет на результат.
В отличие от ряда других производителей, «Андромета», дорожа своей 30-летней репутацией ведущего поставщика быстровозводимых зданий России, не идет на компромиссы в вопросах качества и безопасности. Конструкции проектируются и производятся согласно всем действующим строительным нормам, что означает прохождение экспертизы без замечаний, а главное – безопасность и долгий срок службы здания рынка без затрат на ремонт.
Производство «Андромета» аттестовано авторитетным отраслевым экспертным органом – Ассоциацией развития стального строительства (АРСС), а система контроля качества сертифицирована на соответствие международным нормам ISO 9001.
Благодаря широким технологическим возможностям завода мы закрываем потребности заказчиков разного уровня - от крупных торговых операторов до небольших предприятий и индивидуальных предпринимателей в сфере торговли.
Использование унифицированных конструктивных элементов и узлов позволяет быстро запроектировать павильон или другой торговый объект под нужный функционал и изготовить комплект каркаса, задействуя определенные проектом технологические мощности завода.
1. Проектирование
На основании утвержденного Заказчиком техзадания конструкторский отдел компании «Андромета» разработает и рассчитает согласно действующим нормативам проект рынка и выполнит рабочую документацию КМД для производства металлокаркаса.
2. Производство металлоконструкций
Приглашаем Вас в видео-тур на завод металлоконструкций Андромета в городе Обнинске (100 км от г. Москва).
За 16 минут в деталях расскажем и покажем, как рождается рынок из металлоконструкций.
3. Подготовка площадки, заливка фундаментов
(ведется параллельно с производством металлокаркаса)
При выполнении заказа выдача технического задания на фундаменты и поставка закладных деталей (анкеров) осуществляются в первую очередь, чтобы к моменту готовности каркаса можно было подготовить фундамент под строительство рынка.
4. Монтаж металлокаркаса
Наши легковозводимые крытые рынки можно монтировать с высокой скоростью в любую погоду.
Посмотрите, как реально происходит стройка быстровозводимых объектов системы СТЕРК® под ключ.
5. Монтаж ограждающих конструкций
Быстровозводимые рынки могут обшиваться профлистом (с утеплением минеральной ватой или без него), сэндвич-панелями и иными легкими фасадными материалами.
6. Установка окон, ворот, дверей
7. Монтаж внутренних инженерных сетей
Универсальные конструктивные системы ЛСТК зданий СТЕРК® и комбинированные каркасы из сварных металлоконструкций и холодногнутых профилей применяются для строительства рынков любой специализации и масштаба:
Крытые рынки выгодно строить не только торговым операторам, но и производителям различных потребительских товаров, чтобы организовать сбыт своей продукции без посредников и транспортных затрат. Строительство рынков интересно также логистическим компаниям, занимающимся грузоперевозками и управлением складской недвижимостью, в целях диверсификации бизнеса и повышения его маржинальности.
Чтобы создать заказчику комфортные условия строительства рынка и сэкономить его время, выработан стандартный график выполнения заказов. Его смысл – запараллеливание работ на производстве и на стройке, чтобы к моменту готовности каркаса можно было сразу, без простоев, приступать к монтажу здания рынка.
Примечание: если выбран готовый проект рынка либо торгового павильона по каталогу, этап "Инженерный расчет" отсутствует, а сроки этапов "ТЗ на фундаменты" и "Рабочие чертежи" сокращаются до 3-5 дней.
Срок действия: 01.03.2023 - 31.03.2023. Не является публичной офертой.
Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цена на полнокомплектный рынок из металлоконструкций рассчитываются по запросу
| Цена каркаса в рублях, с НДС - 20% | длина,м | ||||
| пролет*), м | высота**), м | 18 | 30 | 60 | 90 |
| 24 | 3 | 2 703 463 | 4 332 672 | 8 573 918 | 12 633 227 |
| 4,8 | 2 893 629 | 4 637 120 | 9 185 557 | 13 520 057 | |
| 6 | 3 025 282 | 4 847 400 | 9 627 848 | 14 136 268 | |
| 21 | 3 | 2 269 190 | 3 636 921 | 7 205 273 | 10 605 401 |
| 4,8 | 2 416 386 | 3 872 800 | 7 672 459 | 11 292 923 | |
| 6 | 2 493 183 | 3 996 225 | 7 915 652 | 11 651 313 | |
| 18 | 3 | 1 835 831 | 2 942 084 | 5 828 399 | 8 578 489 |
| 4,8 | 1 918 115 | 3 073 738 | 6 088 963 | 8 962 478 | |
| 6 | 2 027 826 | 3 249 275 | 6 437 295 | 9 474 463 | |
| 15 | 3 | 1 415 272 | 2 269 190 | 4 494 496 | 6 615 576 |
| 4,8 | 1 552 411 | 2 487 698 | 4 928 769 | 7 255 557 | |
| 6 | 1 643 837 | 2 634 894 | 5 219 503 | 7 681 601 | |
| 12 | 3 | 1 041 341 | 1 668 522 | 3 305 045 | 5 206 063 |
| 4,8 | 1 114 481 | 1 785 547 | 3 538 181 | 5 207 617 | |
| 6 | 1 205 907 | 1 931 829 | 3 827 087 | 5 633 662 | |
Условия строительства
Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов
*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м
**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)
Рассказывает:
Илона Полевая,
заместитель генерального директора по развитию ООО "Андромета"
"Совет 1. Выбирайте крытый рынок с каркасом из серийной линейки СТЕРК® или по готовому проекту. Такой каркас будет изготовлен по уже имеющимся рабочим чертежам, что сократит затраты на проектирование и срок поставки.
Совет 2. Закажите у нас только металлоконструкции как самую ответственную часть сооружения. Прочие материалы и комплектующие (сэндвич-панели, утеплители, ворота, окна и др.) закупайте у местных производителей, чтобы сэкономить на доставке и наценке посредников.
Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.
Цена строительства рынка включает стоимость проектных работ, металлоконструкций, материалов и комплектующих, фундаментных работ, строительно-монтажных работ. Проектирование и производство каркаса рынка из металлоконструкций составляет от 10 до 15% общей стоимости стройки. Актуальные прайс-листы на металлоконструкции производства «Андромета» публикуются на странице Цены.
Преимущество рынков из металлоконструкций производства «Андромета» - полная заводская готовность к быстрой болтовой сборке. Дорогостоящая и трудно контролируемая в построечных условиях монтажная сварка исключена на 99%. Все подготовительные операции – резка в размер, крепежные отверстия, высечки для взаимного сопряжения деталей – выполняются заводским способом с высокой точностью. Конструктив серийных рынков СТЕРК® устроен так, что их неправильная сборка исключена. Промаркированные «умные детали» сами подсказывают, куда их устанавливать, чтобы конструкция собралась. Это сокращает затраты времени на изучение чертежей, облегчает и ускоряет работу монтажной бригады. Средняя скорость монтажа каркаса СТЕРК® бригадой из 6 человек 150-200 кв.м за рабочую смену. Подробнее про преимущества каркасного ЛСТК строительства - здесь.
Используя высокотехнологичные металлоконструкции нового поколения производства компании «Андромета», можно сэкономить ~ 25% бюджета на строительство рынка. Комплексная экономия ресурсов – ключевая задача, которую мы решаем для наших клиентов за счет конструкторских инноваций, применения современных технологий и эффективной организации производства. Узнать больше можно на странице Экономное строительство.
