Торговый комплекс

Район
Московская обл., г.Люберцы
Год строительства
2015
Размеры
2х(24х30х9,6 м)
Полезная площадь
720 кв.м
Этажность
2
Особенности
Перекрытие
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры блока: 24х30х9,6 (h)м (h – высота до низа несущих конструкций)
Количество блоков: 2 (возможна поставка любого числа блоков)
Сетка колонн: 6 * 6 м
Высоты этажей в чистоте: первый – 4,4м; второй – 4,5м
Нагрузка на перекрытие: 400 кг/кв.м
Перекрытие: монолитный железобетон 150 мм по несъемной опалубке из оцинкованного профлиста, сборные железобетонные плиты 220 мм
Кровля:

плоская; уклон 1,5% обеспечивается за счет конструктивных решений по каркасу.



Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты.

Для обеспечения огнестойкости конструкций больше, чем R15, их следует покрыть после монтажа огнезащитными составами или оштукатурить.

Особенности

Технологические нагрузки на кровлю: 20 кг/кв.м (газовая котельная размерами 3х9м, массой 15т)

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания торгового комплекса

!

Тип каркаса: комбинированный

  • колонны, главные балки перекрытий и покрытия - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм);
  • прогоны, второстепенные балки перекрытия и покрытия, связевые элементы - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м).

Ограждающие конструкции:

  • кровли: профлист, пароизоляция, утеплитель базальтовый, утеплитель жесткий, стеклохолст, мембрана гидроизоляционная
  • стен: сэндвич-панели

Варианты поставки:

  • каркас здания
  • полнокомплектное здание
1
Хочу такое здание

Детали  проекта торгового комплекса

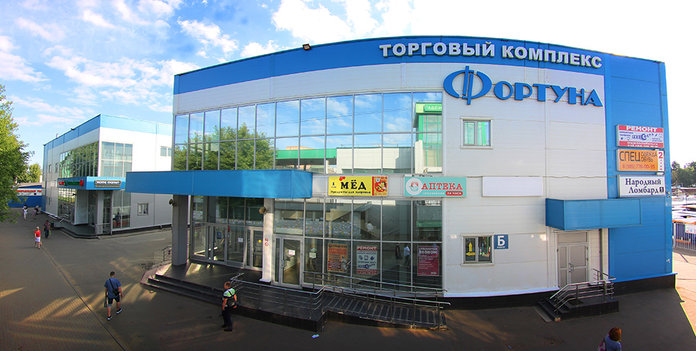

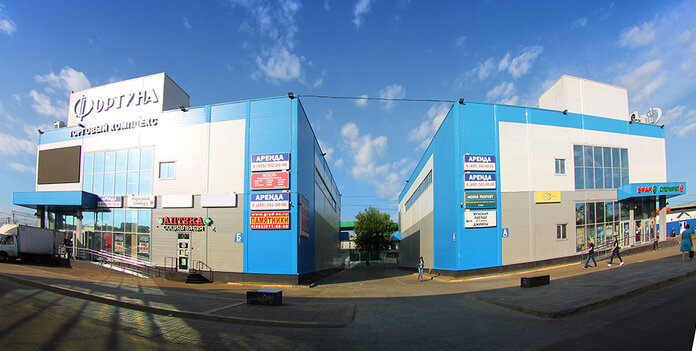

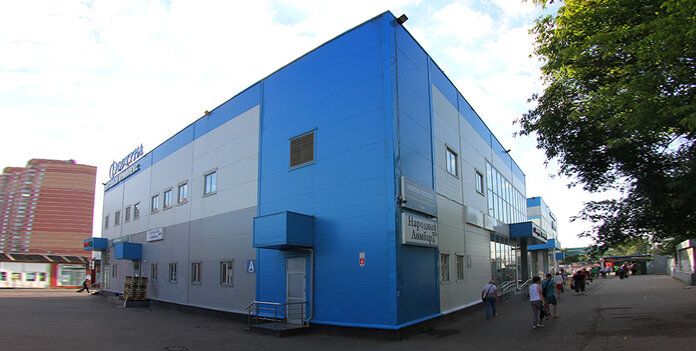

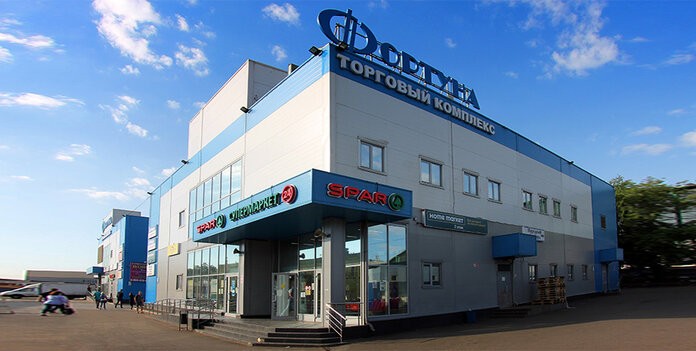

Торговый комплекс построен в г.Люберцы Московской области в 2015 году. Он состоит из двух конструктивно идентичных двухэтажных зданий размерами в плане 24 х 30 м и полезной высотой 9,6 м. Проект интересен в качестве универсального решения для строительства общественных зданий, которые могут использоваться не только под торговые площади, но и в качестве бизнес-центров, офисов, офисно-производственных зданий и др.


Основной каркас здания

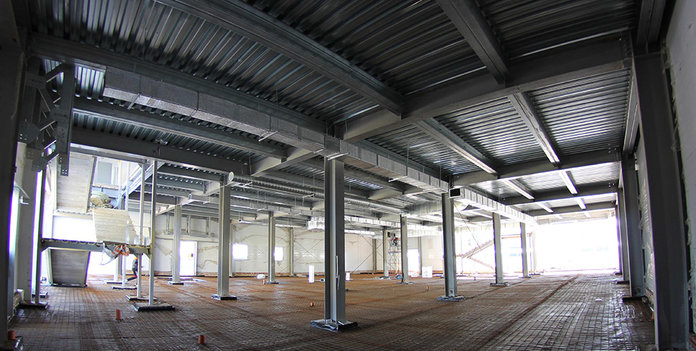

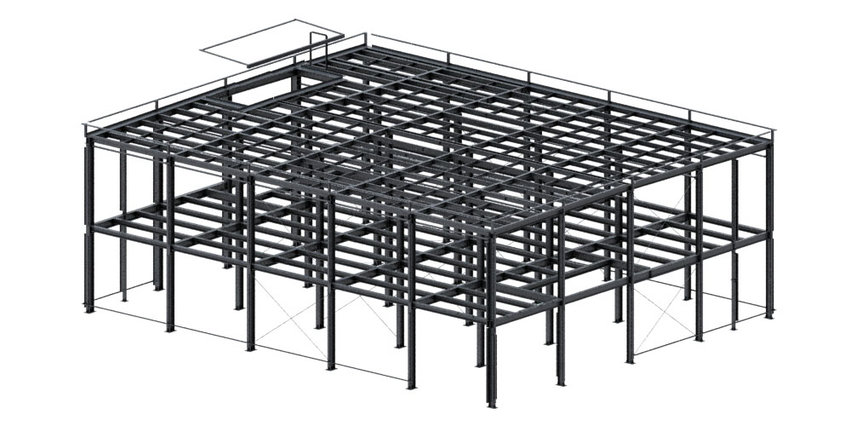

По конструктивной схеме здание представляет собой многопролетный каркас, состоящий из колонн и балок постоянного сечения. Шаг сетки колонн 6м. Сопряжение балок перекрытия и покрытия с колоннами – шарнирное, колонн с фундаментом жесткое. Устойчивость каркаса обеспечивается жесткой заделкой колонн в фундаменты, связевыми блоками с вертикальными связями между колоннами, дисками жесткости перекрытий, связями в плоскости покрытия и распорами.

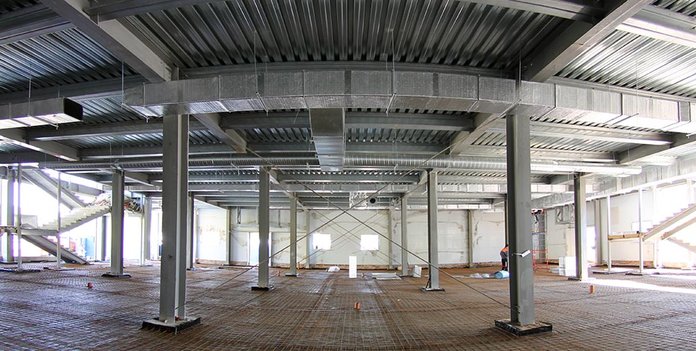

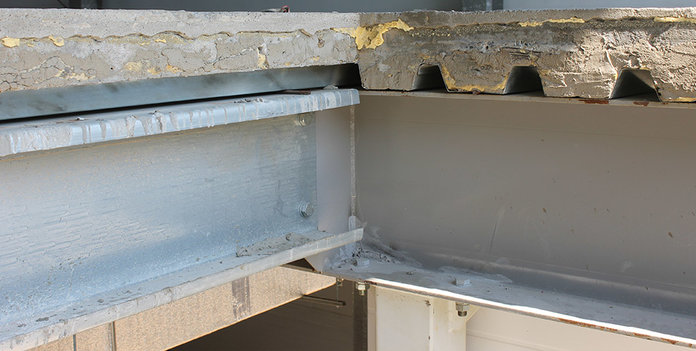

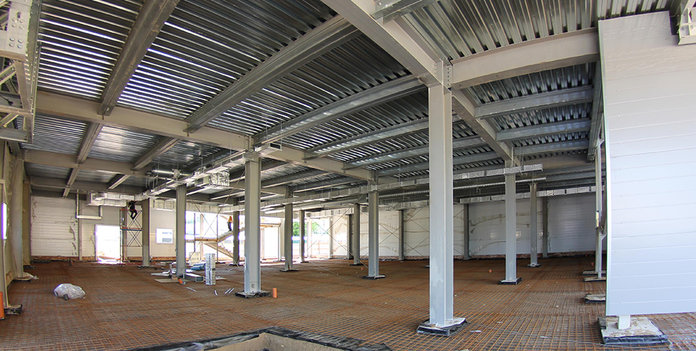

На отметке +4.870 расположено перекрытие, рассчитанное на полезные нагрузки, соответствующие нормативам для общественных зданий – 400 кг/ кв.м. Несущие конструкции перекрытия состоят из главных и второстепенных балок постоянного сечения, шарнирно сопряженных между собой. Главные балки перекрытия изготовлены из сварных двутавров, второстепенные – из спаренных оцинкованных С-профилей, соединенных между собой болтами. Перекрытие состоит из монолитной железобетонной плиты по несъемной опалубке из профилированного листа и установленных поверх нее сборных железобетонных плит.

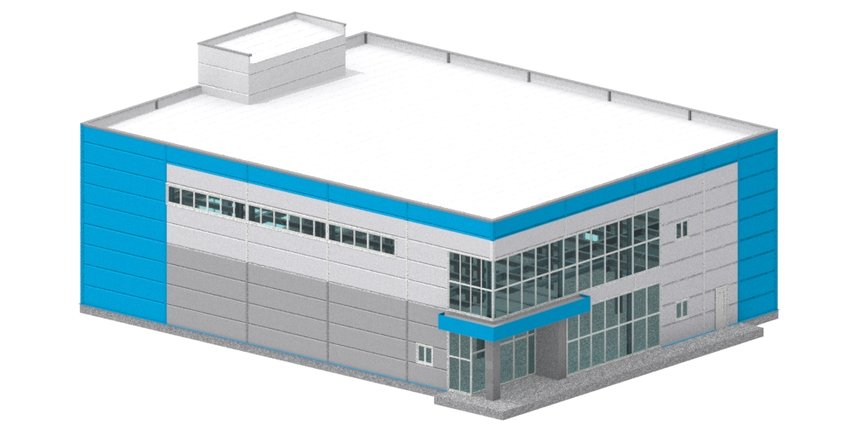

Здание имеет плоскую эксплуатированную кровлю, на которой предусмотрена установка газовой котельной: учтены дополнительные технологические нагрузки 20 кг/кв.м.

Опциональные элементы

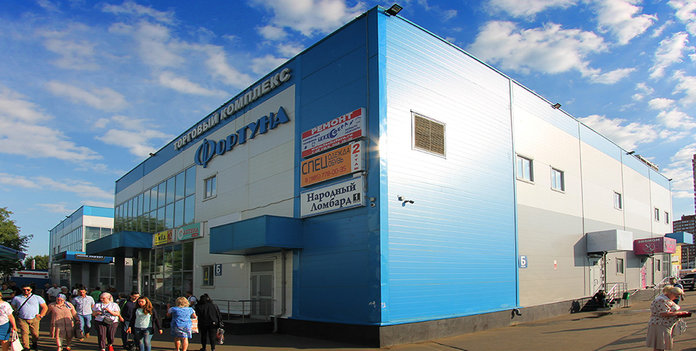

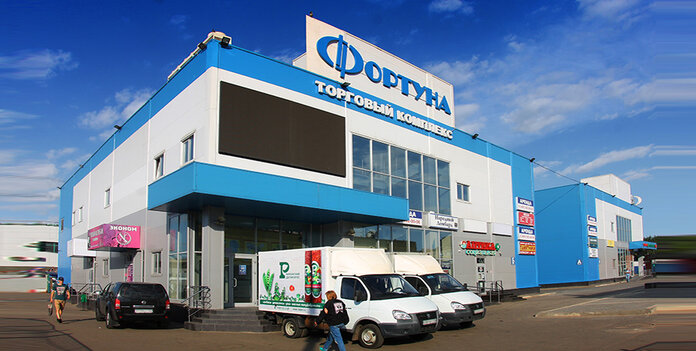

Согласно архитектурным решениям заказчика зданий, они имеют витражные фасады, для установки которых были разработаны и поставлены специальные несущие конструкции. В качестве основных ограждающих конструкций здания использовались сэндвич-панели.

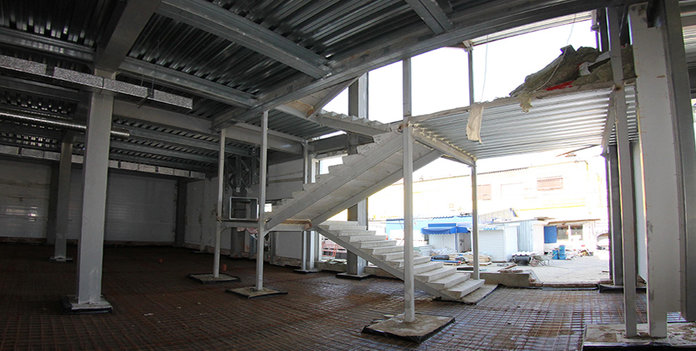

Дополнительно предусмотрены лестничные проемы в перекрытиях и покрытиях, козырьки над входными группами, а также надстройки для выхода на кровлю размерами 8,4х3,75х2,35(h)м. Каркасы надстроек изготовлены из холодногнутых профилей, обшивка – из трехслойных панелей с утеплителем из жестких минватных плит.

Проект общественного здания может использоваться для повторного применения, при этом поставка опциональных элементов оговаривается в техническом задании.
