Супермаркет

Район

Московская область

Год строительства

2014

Размеры

28.5 * 24 * 3.5(h)м

Полезная площадь

684 кв.м

Этажность

1

Заказчик:

ООО «Веста»

Особенности

Другие опции

Пристройка

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	28.5 * 24 * 3.5(h)м (h – высота до низа несущих конструкций)
Пролеты:	2 (14,25 м + 14,25 м)
Кровля:	двускатная, уклон 10%
Входная группа:	проем 3.55 * 3,5(h)м с двупольной дверью 1.8 *2.45(h)м – 1 шт.
Двери:	1.2 * 2.45(h)м - 5 шт.; 1.6 * 2.45(h)м - 1 шт.
Окна:	2 * 2(h)м - 4 шт., 1.2 * 2(h)м – 1 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Опции

Фриз высотой 1,5 м по периметру здания

Преимущества

Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Хочу такое здание

Конструктивные решения здания супермаркета

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

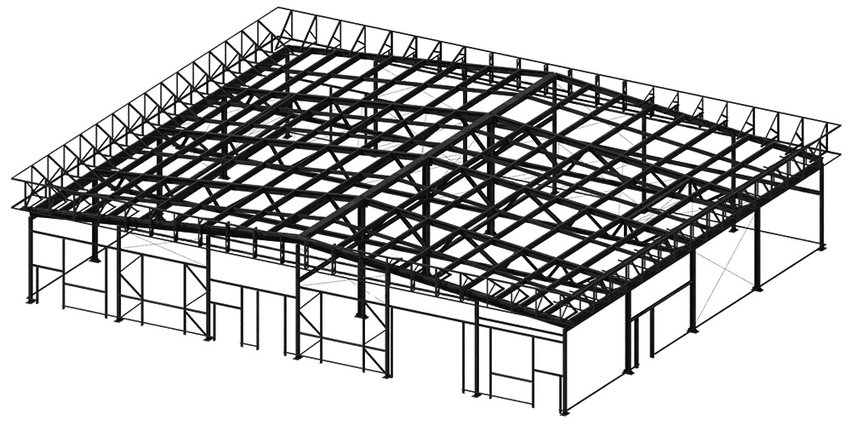

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Варианты поставки: каркас, полнокомплектное здание

1

2

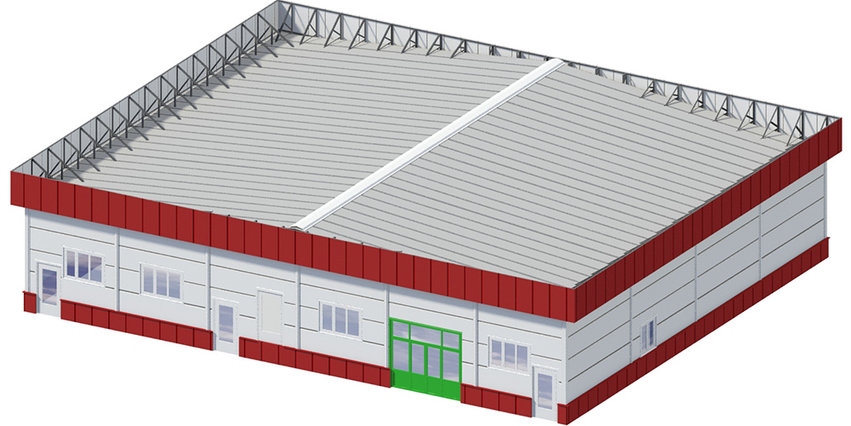

Ограждающие конструкции

Кровля - сэндвич-панель толщиной 150 мм

Стены - сэндвич панель с минераловатным утеплителем толщиной 100 мм

3

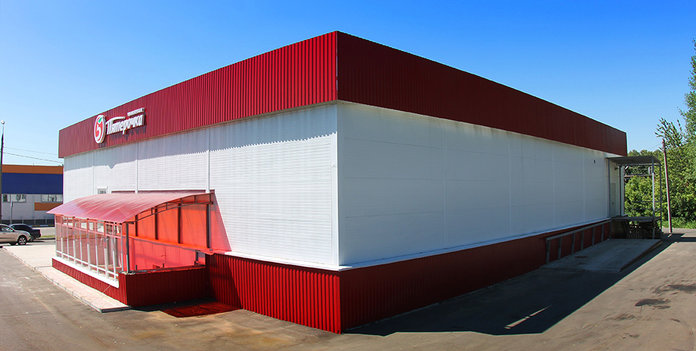

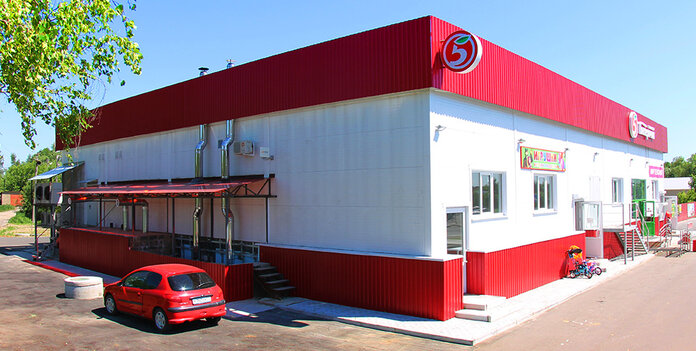

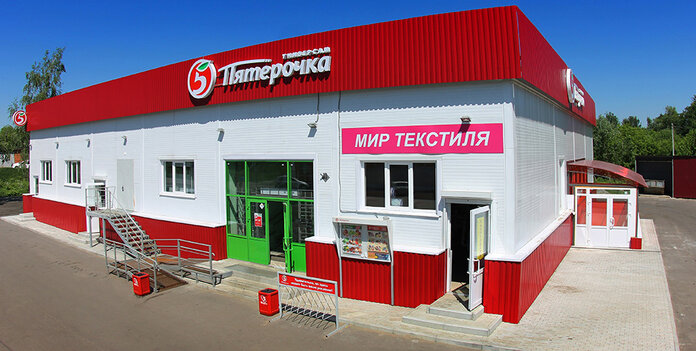

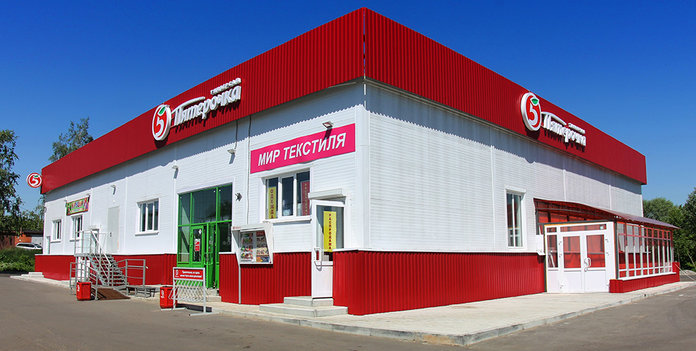

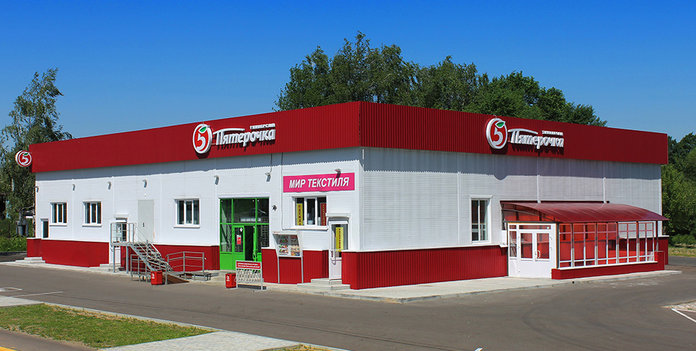

Фриз

Чтобы придать супермаркету более узнаваемый вид – проект супермаркета включает опциональный элемент - декоративный фриз высотой 1,5 м, который скрывает скат кровли и может служить опорой для вывесок и рекламных конструкций.

Хочу такое здание

Отзыв заказчика

Компания «Веста» выражает искреннюю благодарность коллективу ООО «Андромета» за совместную работу по строительству универсального магазина.

ООО «Веста»

Марат Бекмагамбетов – директор

Другие проекты

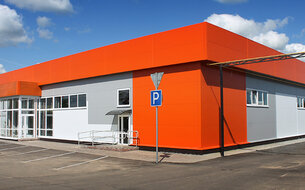

Супермаркет «Пятерочка»
