Офис 2 этажа

Район
Краснодарский край
Год строительства
2020
Размеры
18х18х6,48 м
Полезная площадь
648 кв.м
Этажность
2
Особенности
Перекрытие
Сейсморайон
Тип каркаса
КОМБИ: ЛСТК + ЛМК, монтаж на болтах
Цена – от 6 886 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: 18(ш)х18(д)х6,48(в) м
К-во пролетов: 1
Этажность: 2 (антресоль)
Высоты этажей в чистоте: 1й этаж - 3,0 м
2й этаж - 2,8 м
Шаг рам:  6 м
Сетка колонн: 1й этаж - 6х6 м
2й этаж - 18х6 м
Антресоль: 18х18м на отм. +3,480м
полезная нагрузка 200 кг/м2
Кровля: двускатная с уклоном 25%
Дверные проемы: 0,9(ш)х2,1(в) м - 2 шт. на отм. 0,000м, 1 шт. на отм. +3,680м по продольной стороне здания;
4,0(щ)х3,0(в) м - 1 шт. по торцу
Оконные проемы: 4,8(ш)х1,5(в) м - 2 шт. по продольным сторонам здания

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: II снеговой район

Расчетная ветровая нагрузка: IV ветровой район

Сейсмичность: 7 баллов (по шкале MSK)

Преимущества

Простой и быстрый монтаж на болтах. Сварка исключена!

Минимизация собственного веса металлокаркаса благодаря оптимальному сочетанию сварных конструкций и холодногнутых профилей

Высокий уровень заводской готовности конструкций

Минимум эксплуатационных расходов

Конструктивные решения 2-этажного офиса

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!

1

Комбинированный каркас

Изготовлен из оцинкованных ЛСТК профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м) и сварных двутавров (сталь С255 по ГОСТ 27772)

Колонны и главные балки перекрытия: из сварных двутавров постоянного сечения

Фермыи балки покрытия, второстепенные балки перекрытия, фахверки, прогоныкровли и стен: из холодногнутых оцинкованных С-профилей

Перекрытие: монолитный железобетон толщиной 150 мм по несъемной опалубке из профлиста

1
2

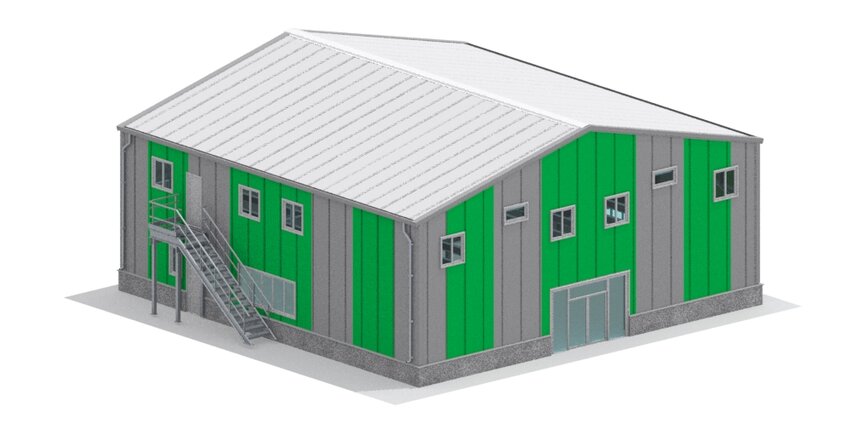

Ограждающие конструкции

Кровля: сэндвич панели с минераловатным наполнителем толщиной 100 мм

Стены наружные: сэндвич панели с минераловатным наполнителем толщиной 100 мм, раскладка вертикальная

Перегородки внутренние: гипсокартон



Хочу такое здание

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.03.2023 - 31.03.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 703 463 4 332 672 8 573 918 12 633 227
4,8 2 893 629 4 637 120 9 185 557 13 520 057
6 3 025 282 4 847 400 9 627 848 14 136 268
21 3 2 269 190 3 636 921 7 205 273 10 605 401
4,8 2 416 386 3 872 800 7 672 459 11 292 923
6 2 493 183 3 996 225 7 915 652 11 651 313
18 3 1 835 831 2 942 084 5 828 399 8 578 489
4,8 1 918 115 3 073 738 6 088 963 8 962 478
6 2 027 826 3 249 275 6 437 295 9 474 463
15 3 1 415 272 2 269 190 4 494 496 6 615 576
4,8 1 552 411 2 487 698 4 928 769 7 255 557
6 1 643 837 2 634 894 5 219 503 7 681 601
12 3 1 041 341 1 668 522 3 305 045 5 206 063
4,8 1 114 481 1 785 547 3 538 181 5 207 617
6 1 205 907 1 931 829 3 827 087 5 633 662

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Детали проекта офиса 2 этажа

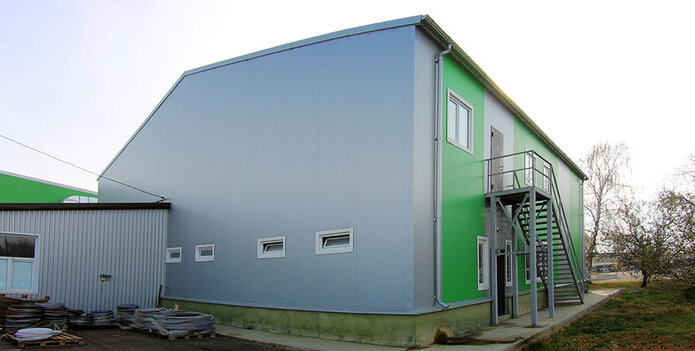

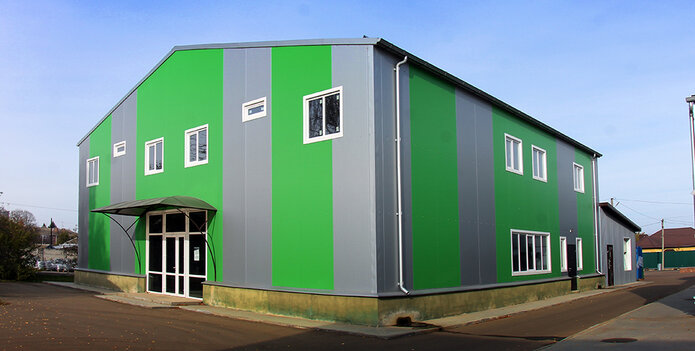

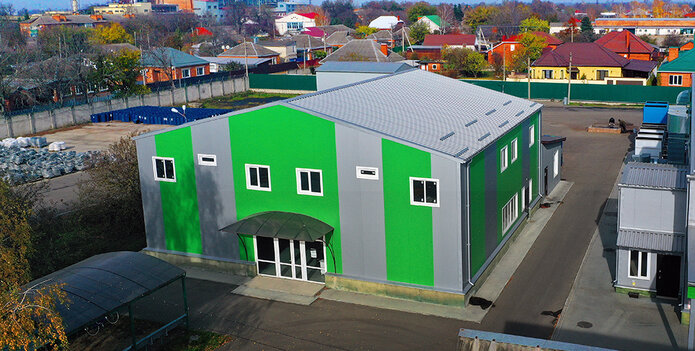

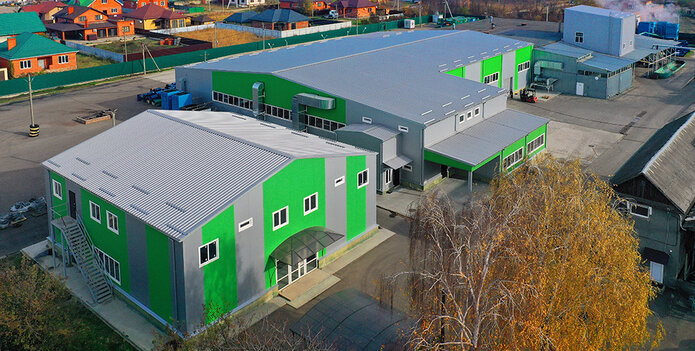

Объекты ЗМК "Андромета" на площадке ООО "Кубанский стандарт"Здание предназначено под административно-бытовой корпус производственного предприятия. Оно спроектировано и изготовлено ЗМК "Андромета" по заказу компании «Кубанский стандарт» из г.Усть-Лабинск Краснодарского края. Предприятие заказчика специализируется на производстве натуральных овощных и фруктовых пюре из качественного свежего сырья, выращиваемого кубанскими агропредприятиями. Компания интенсивно развивается, год от года наращивая объем и ассортимент выпускаемой продукции. Производство оснащено высокотехнологичным европейским оборудованием, что позволяет выпускать качественную продукцию по конкурентным ценам. Сотрудничество предприятия с ЗМК «Андромета» началось с заказа на проектирование и поставку производственного здания для размещения новых технологических линий. Быстро окупив и приумножив вложенные в это средства, компания получила возможность построить также новый АБК. Заказ снова был поручен компании «Андромета», уже доказавшей эффективность своих конструкций.


Здание административно-бытового корпуса размерами 18х18 м и полезной высотой  6,5 метров имеет комбинированную структуру: сварные двутавровые колонны и фермы из ЛСТК серии СТЕРК® с бесфасоночными соединениями элементов. Такой способ соединения не только снижает вес конструкции, но и повышает ее долговечность благодаря отсутствию чернометаллических фасонных деталей. Межэтажное перекрытие АБК опирается на сетку колонн, установленных с шагом 6 х 6 м и систему главных и второстепенных стальных балок. Перекрытие представляет собой монолитную железобетонную плиту по несъемной опалубке из профлиста. Ограждающие конструкции стен и кровли выполнены из панелей сэндвич с базальтовым сердечником толщиной 100 мм.

Строительство производственных зданий и административно-бытового корпуса из комбинированных металлоконструкций  обошлось заказчику существенно дешевле, чем изначально планировалось. Этого удалось добиться за счет тщательной индивидуальной проработки конструкторских решений в привязке к локальным условиям и за счет рационального сочетания технологий ЛМК и ЛСТК. С  другими проектами быстровозводимых зданий из металлоконструкций, выполненными компанией «Андромета», можно ознакомиться в онлайн-каталоге.

Андромета – это надежно!

Этапы сотрудничества

ТЗ КРС иконка1. Заключение договора

После согласования и подписания договора мы начинаем выполнение Вашего заказа строго в день получения первой предоплаты, которая оговаривается индивидуально при заключении договора.


Проект КРС иконка2. Передача чертежей в производство

Если выбран типовой проект офисного здания по готовым рабочим чертежам из нашего архива, этот этап занимает всего от 2 дней.


Производство КРС иконка3. Производство каркаса здания

Хотите увидеть производство? Смотрите наш видео-тур по заводу "Андромета"!

Срок изготовления металлоконструкций АБК по этому готовому проекту - от 3 недель.

Доставка КРС иконка4. Доставка конструкций на объект

Осуществляется транспортными компаниями. Легкие и компактные конструкции СТЕРК® удобны в транспортировке, каркас этого офиса будет доставлен за 2 рейса 20-тонного полуприцепа.


Монтаж КРС иконка5. Монтаж офиса

Опытная бригада из 6-ти человек, владеющая технологией монтажа конструкций ЛСТК серии СТЕРК®, может собрать каркас этого АБК за 1 рабочую неделю. По просьбе заказчика мы можем порекомендовать ему проверенных монтажников из числа наших партнеров.


Эксплуатация иконка6. Сдача автомойки в эксплуатацию

Срок заводской гарантии на каркасы быстровозводимых зданий из металлоконструкций от ЗМК «Андромета» - 1 год от даты начала эксплуатации или 2 года от даты изготовления конструкций.
