Склад 21х42х7,8 м

Район
Московская область
Год строительства
2016
Размеры
21х42х7,8 м
Полезная площадь
882 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 21х42х7,8 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: двускатная, уклон 25%
Окна: 42 х 1,0(h)м – 2 шт. по длинным сторонам, 21 х 1,0(h)м – 1 шт. по торцу здания
Ворота: 4,0 х 4,5(h)м – 1 шт. по длинной стороне здания

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная защита
Простой монтаж коммуникаций прямо по каркасу

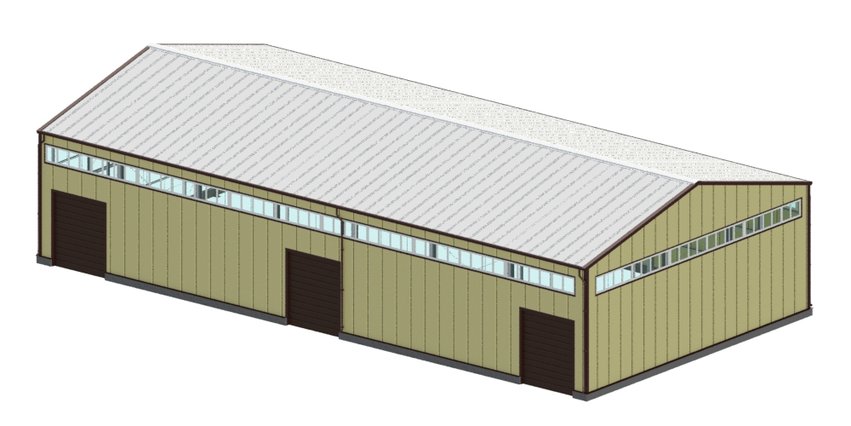

Конструктивные решения здания склада 21х42х7,8 м

Представлена серийная конфигурация каркаса СТЕРК без индивидуальных технических решений по компенсации снеговых нагрузок от вышестоящего здания (подробнее см. в описании проекта)

1

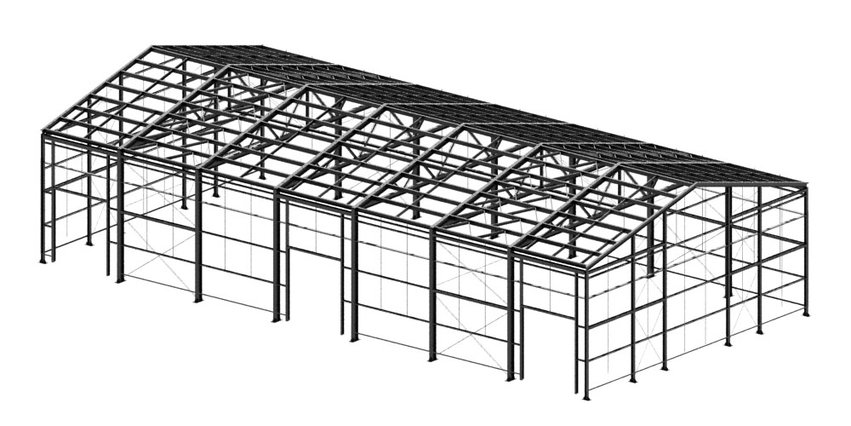

Каркас серии СТЕРК®

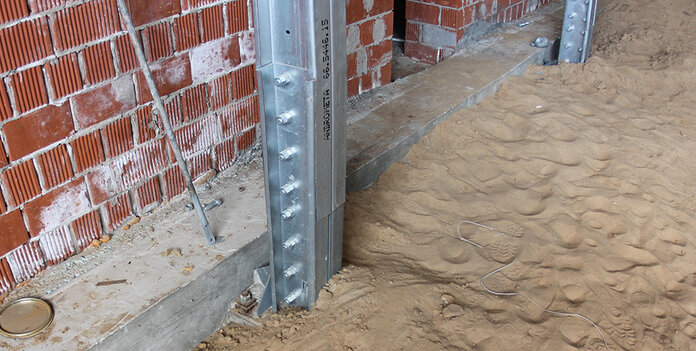

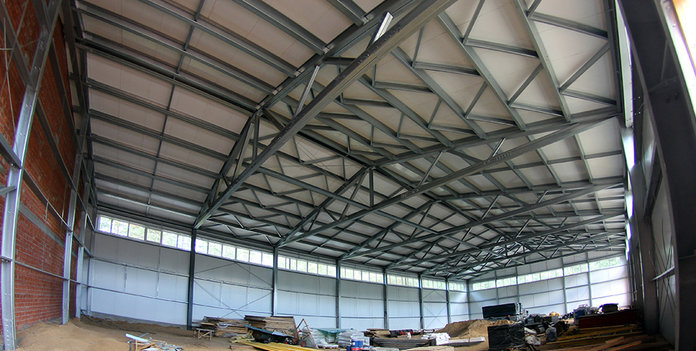

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

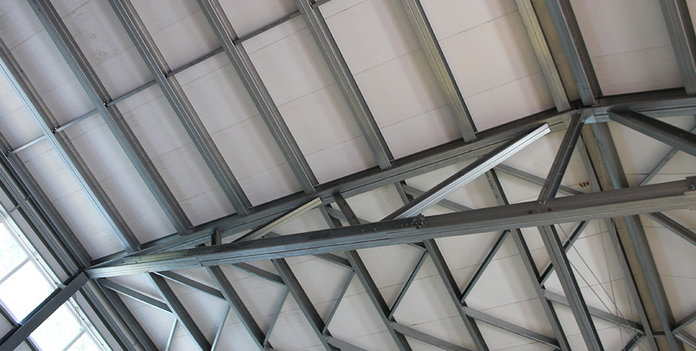

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м

1
2
Ограждающие конструкции

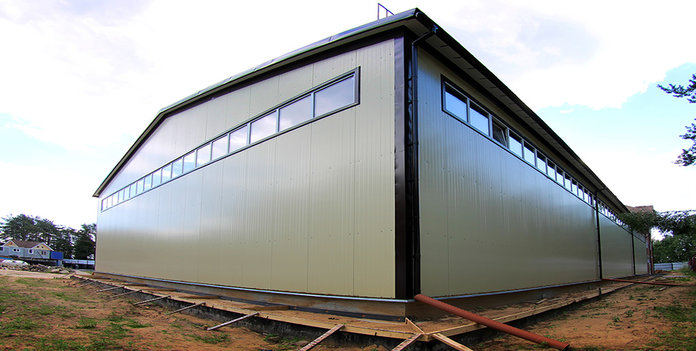

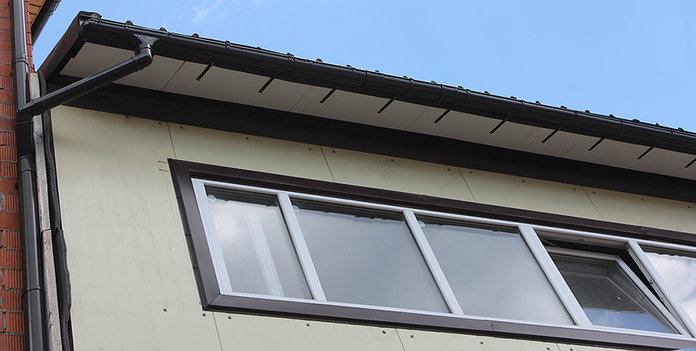

Кровля: сэндвич-панели с базальтовым утеплителем толщиной 120 мм

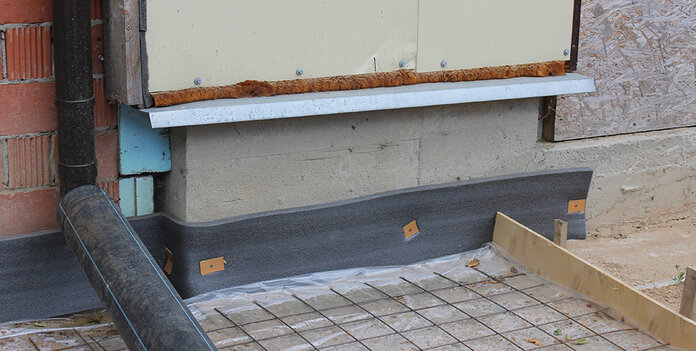

Стены: сэндвич-панели с базальтовым утеплителем толщиной 100 мм, раскладка вертикальная

Хочу такое здание

Детали проекта

Одно из преимуществ серии зданий СТЕРК на каркасах из стальных холодногнутых профилей – вариативность и возможность простой и малозатратной адаптации базового исполнения к условиям строительства или специальным требованиям, связанным с назначением здания. Обычно все особенности учитываются на стадии проработки технического задания и далее воплощаются в индивидуальном исполнении каркаса здания.
Но даже если проект уже выполнен, конструкции изготовлены и поставлены, а у заказчика по каким-то причинами изменились условия или возникли дополнительные пожелания – команда «Андрометы» всегда придет на помощь и сумеет найти низкобюджетное решение для модификации здания.

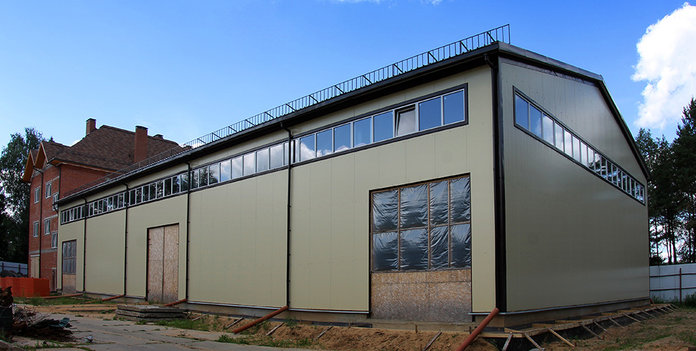

Примером доработки серийного исполнения здания СТЕРК может служить данный производстенный склад, построенный в г.Щелково Московской области.

По исходному техническому заданию, предполагавшему строительство отдельно стоящего здания в условиях 3-го снегового и 1-го ветрового районов, заказчику была поставлена базовая конфигурация каркаса СТЕРК размерами 21 х 42 х 7,8 м, полностью выполненная из холодногнутых оцинкованных профилей. Но спустя некоторое время план застройки участка, где возводился склад, изменился: рядом появилось трехэтажное кирпичное здание высотой 18 м в коньке с большим углом скатов кровли, один из которых направлен на склад. Кирпичное здание примыкает к торцевой стене склада, вследствие чего на кровле склада образуется снеговой мешок, создающий дополнительные нагрузки, на которые базовое исполнение каркаса не рассчитано.

Для компенсации повышенных снеговых нагрузок специалистами ООО «Андромета» было предложено техническое решение, включающее ряд мероприятий.

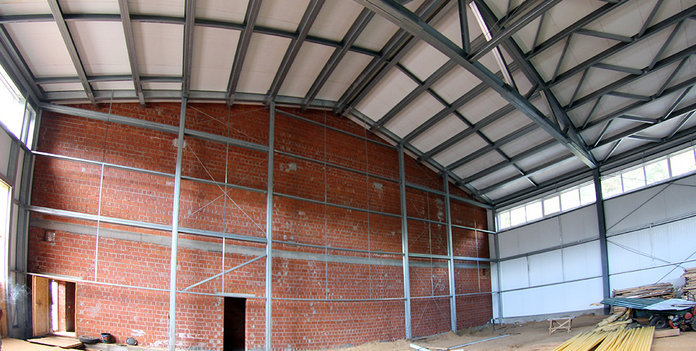

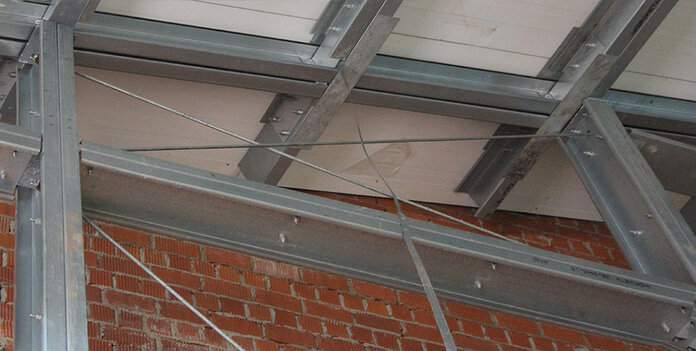

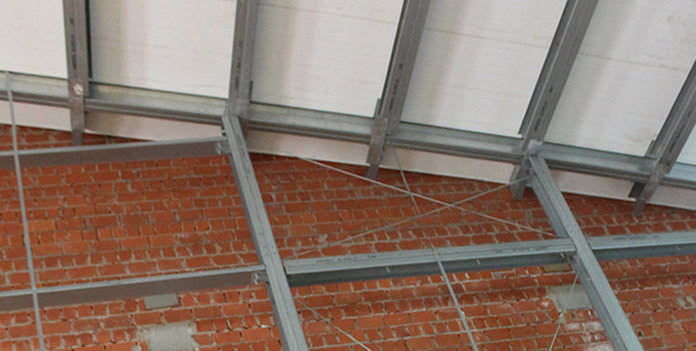

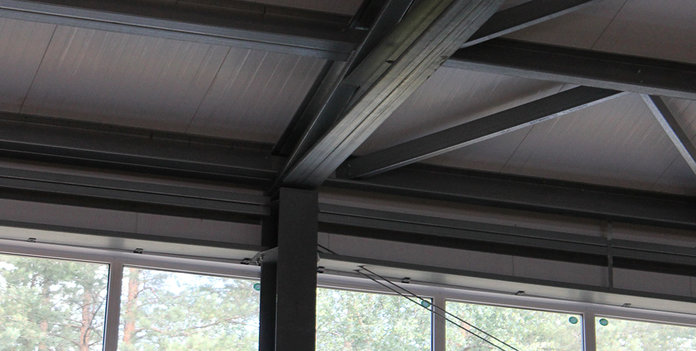

Во-первых, связевая рама из холодногнутых профилей, расположенная в зоне примыкания, была заменена комбинированной рамой, состоящей из сварных колонн и усиленной фермы из гнутых профилей. Во-вторых, была укреплена торцевая стена склада, по которой установили дополнительные распоры и связи. Кроме этого, конструкции покрытия в зоне примыкания были усилены дополнительными распорами и диагональными элементами жесткости.

Для предотвращения лавинного схода снега с кровли кирпичного здания и создания нерасчетной нагрузки на кровлю склада по скату кровли вышестоящего здания, направленного на здание склада, были установлены снегозадержатели.

Модификация с применением комбинированного решения потребовала минимальных дополнительных затрат как на сами конструкции, так и на монтажные работы. Заказчик высоко оценил экономичность предложенного решения и оперативность его реализации. Со своей стороны мы благодарны ему за предоставленную возможность съемки объекта и позитивный отзыв о сотрудничестве с ООО «Андромета»

На этой страничке представлена базовая версия проекта, поскольку конкретная индивидуальная комплектация вряд ли заинтересует других заказчиков. Но каждый из них может быть уверен, что все его особые требования могут быть учтены и выполнены на любой стадии реализации проекта.
