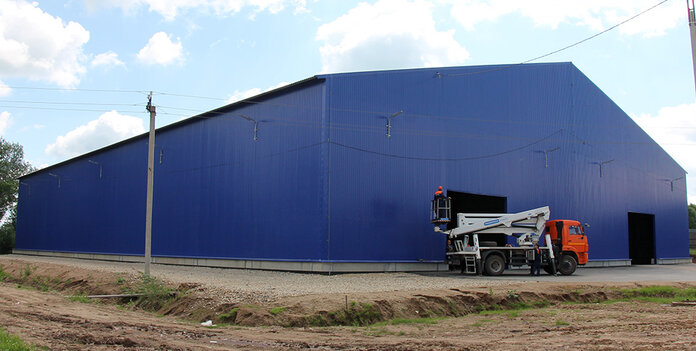

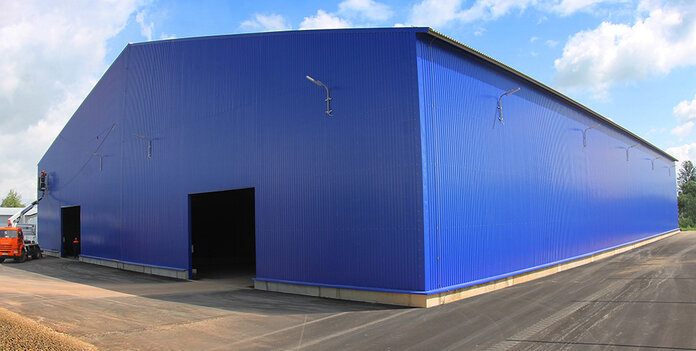

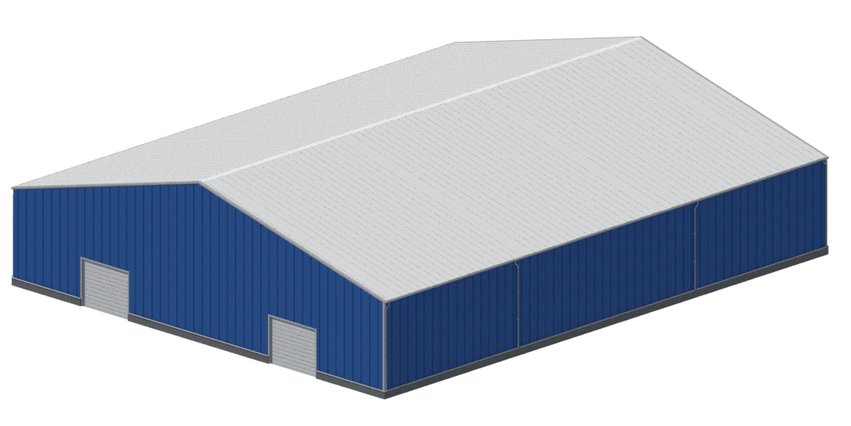

Склад минерального сырья 48* 60 * 8,4 м

Район
Новгородская область
Год строительства
2016
Размеры
48* 60 * 8,4 м
Полезная площадь
2 880 кв.м
Заказчик
АО «Боровичский комбинат огнеупоров»
Пролеты
2 (24 м + 24 м)
Тип каркаса

Характеристики

Параметр Значение
Размеры: 48* 60 * 8,4 (h) м (h - высота до низа несущих конструкций)
Этажность: 1
Шаг рам : 6 м
Кровля: двускатная, уклон 25%
Ворота: 6.0*4.5(h)м – 4 шт.

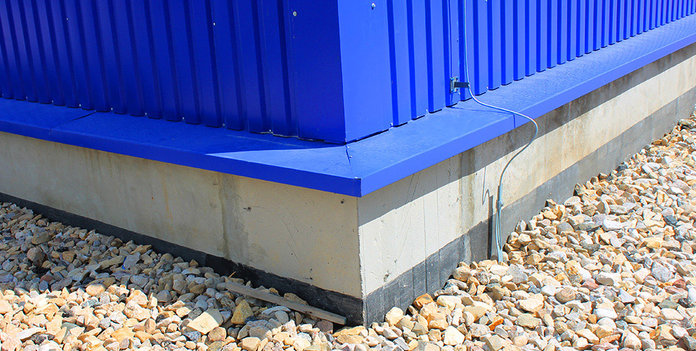

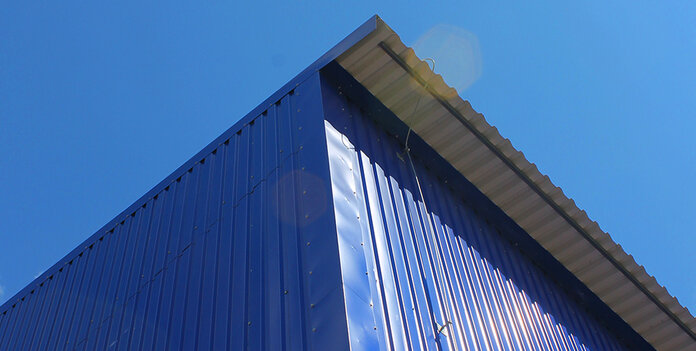

Ограждающие конструкции кровли и стен: оцинкованный и окрашенный профлист

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: IV снеговой район

Расчетная ветровая нагрузка: I ветровой район

Сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

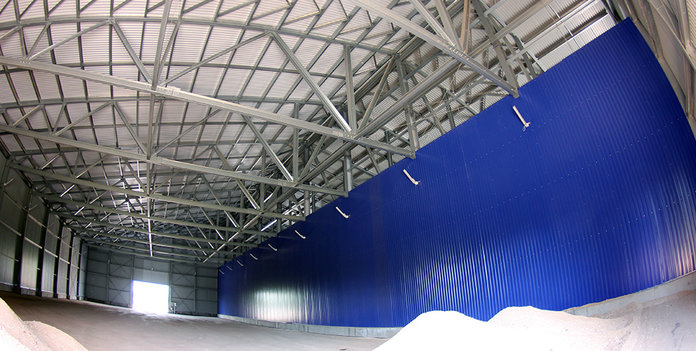

Конструктивные решения здания склада минерального сырья 48* 60 * 8,4 м

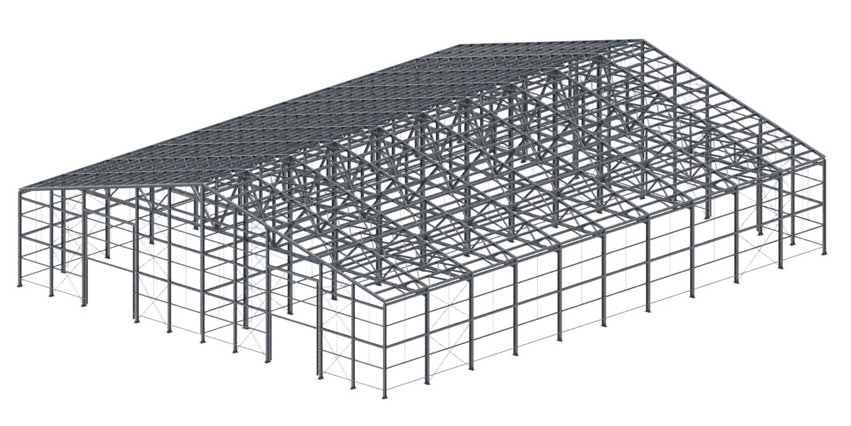

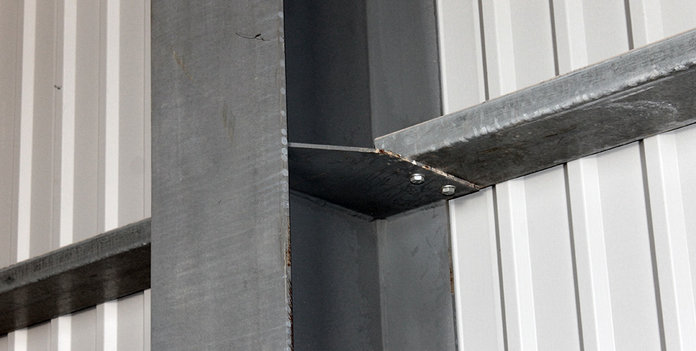

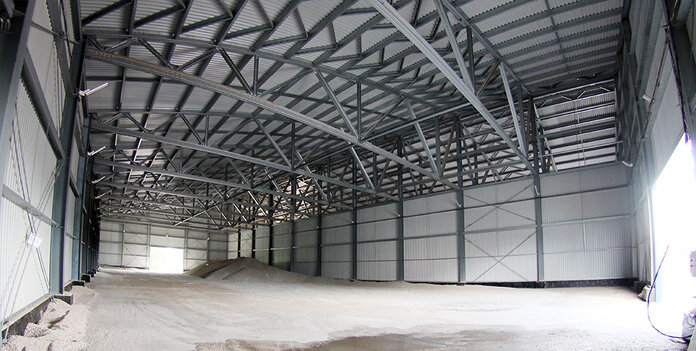

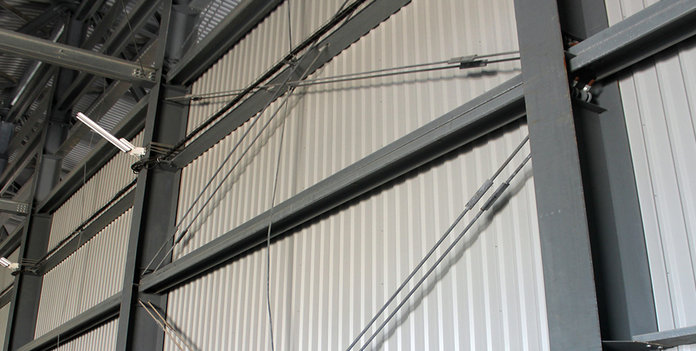

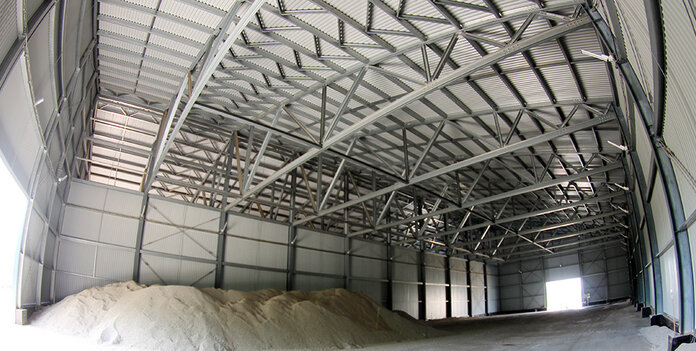

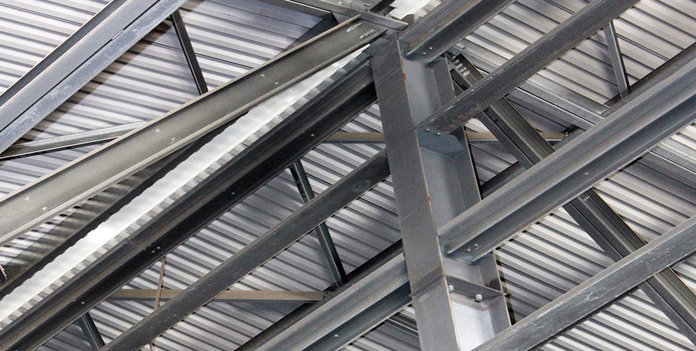

Каркас


Тип каркаса: комбинированный

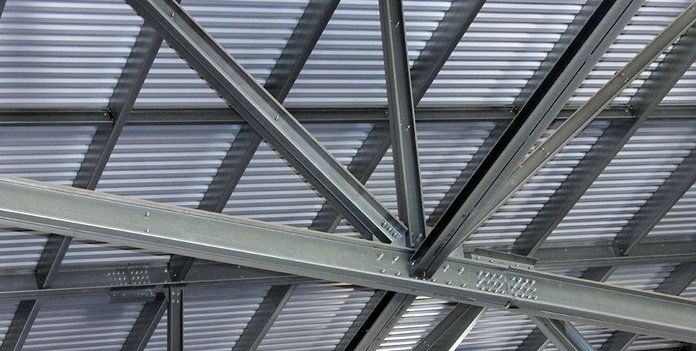

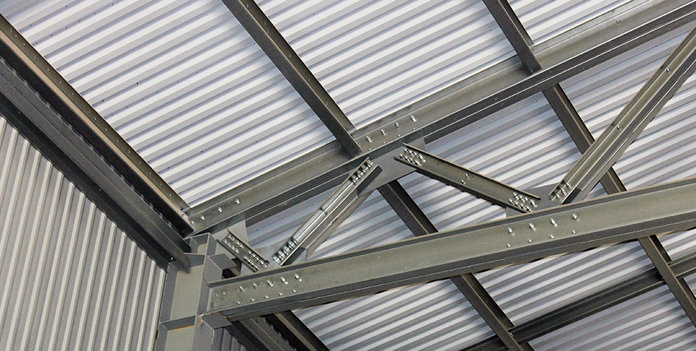

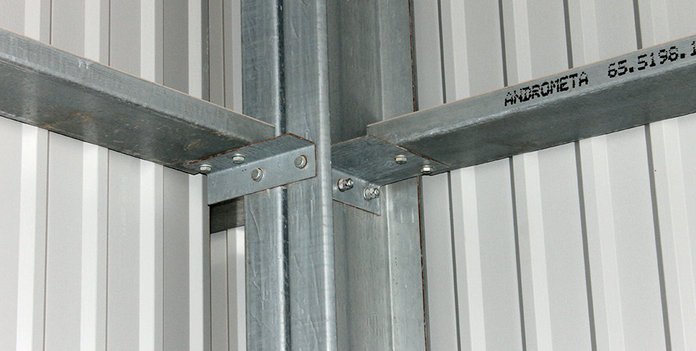

  • фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм).

Стальной комбинированный каркас – это рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей, при котором характеристики каждого элемента используются максимально эффективно.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

1
Каркас

Тип каркаса: комбинированный

  • фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм).

Стальной комбинированный каркас – это рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей, при котором характеристики каждого элемента используются максимально эффективно.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

Хочу такое здание

Отзыв заказчика

Оценка работы компании «Андромета» - отлично. По срокам выполнения заказа – досрочно. Преимущества: быстрая, легкая сборка
АО «Боровичский комбинат огнеупоров»
Громов А.Ю. – директор по капитальному строительству

Другие проекты

Производственно- складской комплекс
Калужская область, г.Балабаново
2014
24*60*6м, 21*54*6м
2574 кв.м (общая)
Открыть проект

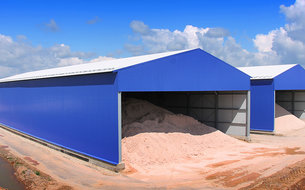

Производственные склады сырья
