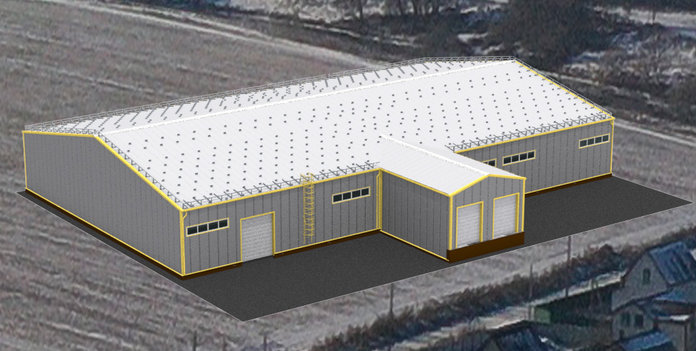

Склад с разгрузочным тамбуром

Район

Воронежская область

Год строительства

2013

Размеры

36х60х6м + 10х12х6м

Полезная площадь

2280 кв.м

Пролеты

2 (18м, 18м)

Этажность

1

Заказчик:

ИП Ильин Г.В.

Особенности

Пристройка

Тип каркаса

Хочу такое здание

Характеристики

Наименование	Параметр	Значение
Здание	Размеры:	36 х 60 х 6 (h)м (h - высота до низа несущих конструкций)
	Площадь:	2160 кв.м
	Шаг колонн:	6 м
	Ворота:	4,0 * 4,5(h)м – 1 шт., 3,4 * 4,4(h)м – 2 шт.
	Окна:	5,0 * 1,0(h)м – 5 шт. по одной длинной стороне здания
Тамбур	Размеры:	10 х12 х 6(h)м (h - высота до низа несущих конструкций)
Тамбур	Площадь:	120 кв.м
	Шаг колонн:	6 м

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: II ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Всесезонность строительства
Долговечность и надежность
Минимум эксплуатационных расходов
Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Хочу такое здание

Конструктивные решения склада с разгрузочным тамбуром

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

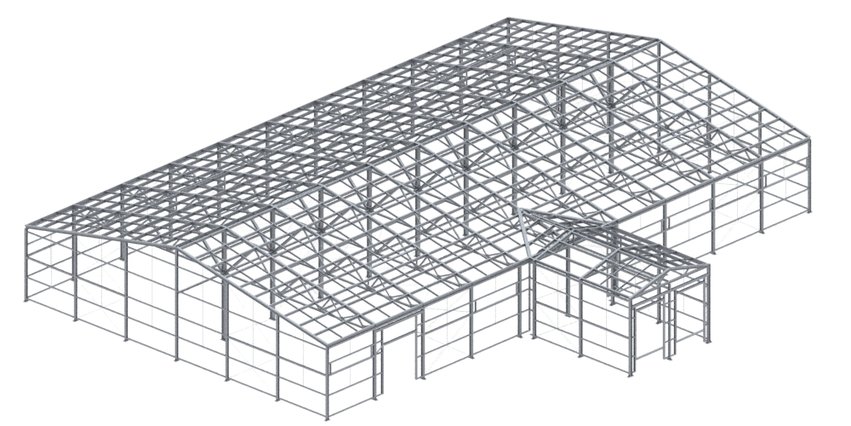

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Варианты поставки: каркас, полнокомплектное здание

1

2

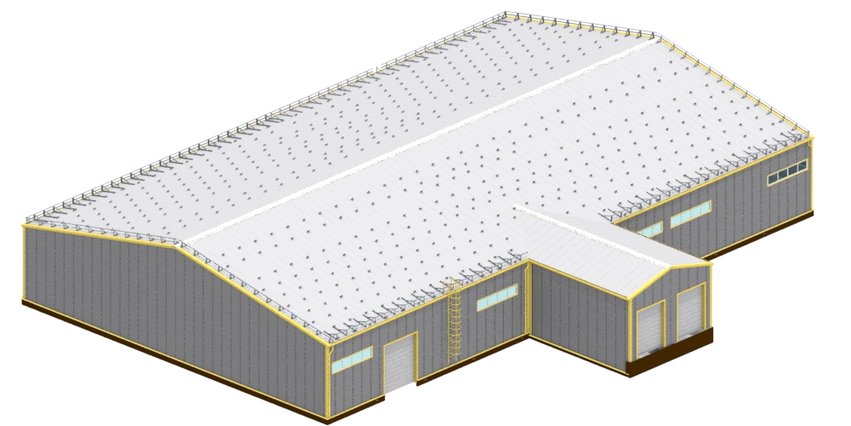

Ограждающие конструкции

Кровля: сэндвич-панель с минераловатным утеплителем толщиной 150мм
Стены: сэндвич-панель с минераловатным утеплителем толщиной 100мм

Хочу такое здание
