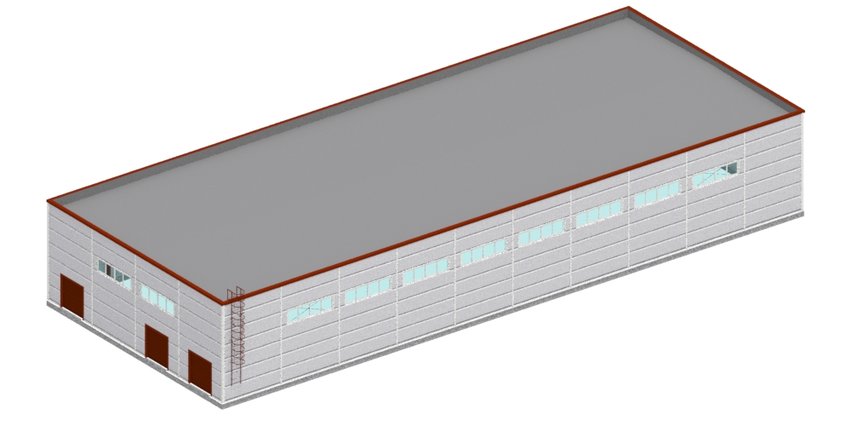

Складское здание с плоской кровлей

Район
Московская область, г.Домодедово
Год строительства
2020
Размеры
24 х 60 х 7,2 (h) м
Полезная площадь
1440 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 24 х 60 х 7,2 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: плоская (уклон 2% от конька обеспечивается конструкцией покрытия).
Ограждающие конструкции:

- кровля - мембранная (мембрана толщиной 2 мм, разделительный слой, пенополистирол 50мм, уклонообразующий слой 80 мм, жесткий базальтовый утеплитель 150 мм, пароизоляционная пленка, кровельный профлист)

- стены - сэндвич-панели с базальтовым утеплителем толщиной 180 мм, раскладка горизонтальная

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район расчетная ветровая нагрузка: I ветровой район сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения складского здание с плоской кровлей

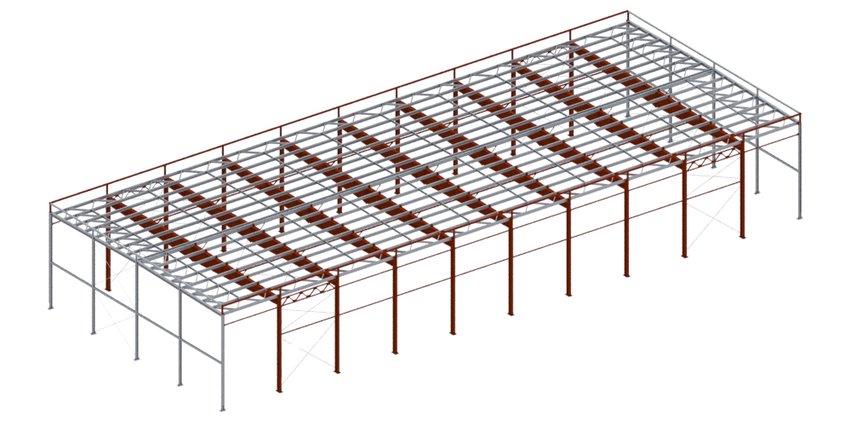

Каркас


Тип каркаса: комбинированный

  • колонны и ригеля основных рам – сварные двутавры постоянного и переменного сечения из стали марки С255 по ГОСТ 27772
  • торцевые рамы, прогонные системы кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м)
1
Каркас

Тип каркаса: комбинированный

  • колонны и ригеля основных рам – сварные двутавры постоянного и переменного сечения из стали марки С255 по ГОСТ 27772
  • торцевые рамы, прогонные системы кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м)
Хочу такое здание

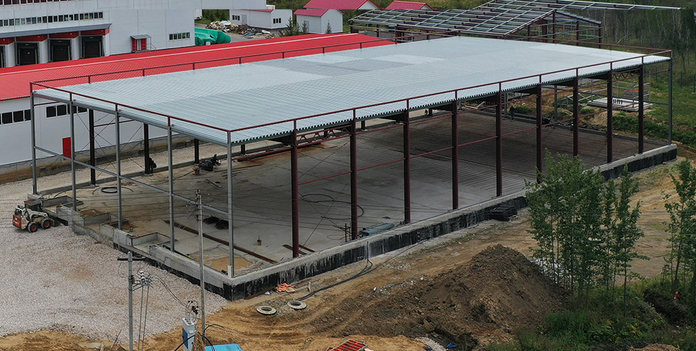

О проекте складского здания с плоской кровлей

Здание утепленного склада с плоской кровлей изготовлено по заказу одного из постоянных клиентов компании «Андромета» - ГК «Лакония», крупного российского оператора рынка продовольственных товаров.

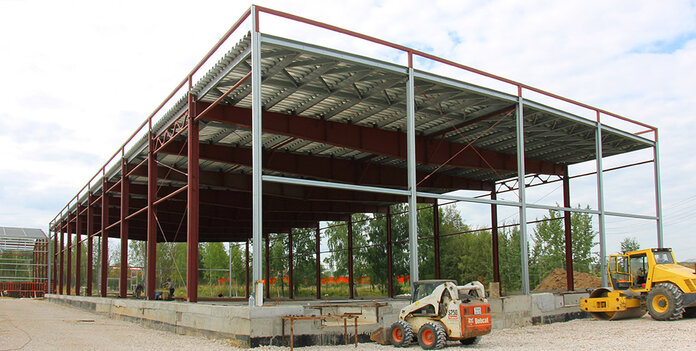

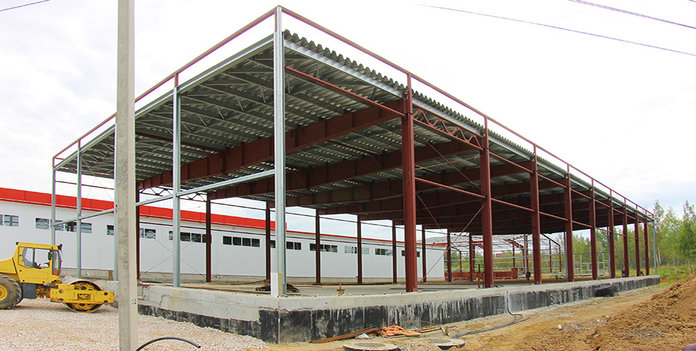

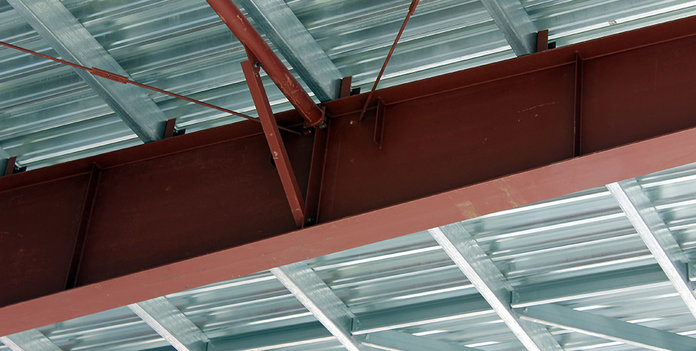

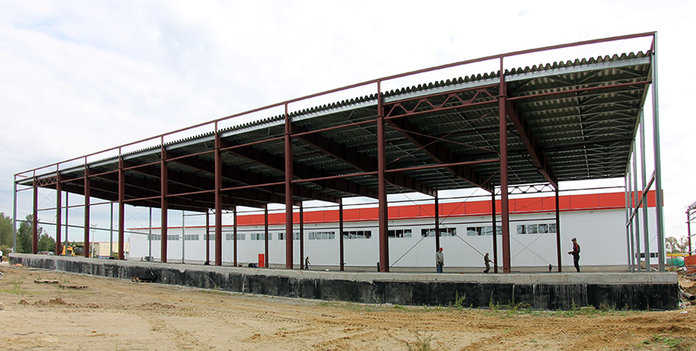

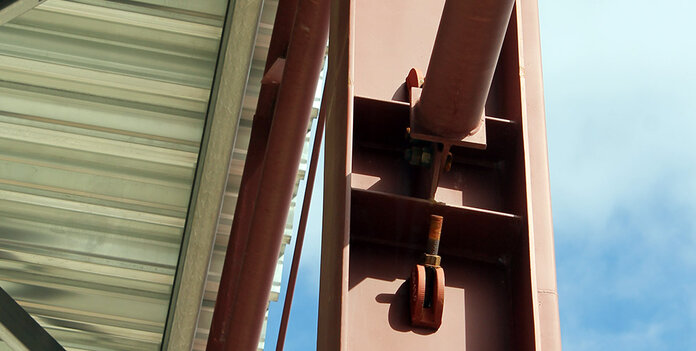

Согласно требованиям Заказчика, продиктованным назначением здания, основной несущий каркас изготовлен из черных металлоконструкций – сварных двутавров постоянного (колонны) и переменного (ригели) сечения. Сопряжение колонн с фундаментом - жесткое, с ригелями – шарнирное. Узлы сопряжения ригелей - фланцевые на высокопрочных болтах с предварительным натяжением. Все остальные монтажные соединения – на болтах нормальной прочности, сварка исключена.

Уход от дорогостоящих, трудоёмких и требующих сложного контроля сварочных операций на монтаже за счет высокой заводской готовности конструкций – отличительная черта металлокаркасов производства завода «Андромета». Наш принцип – взять на себя и выполнить на заводе максимальное число подготовительных операций чтобы облегчить задачу монтажника, а значит – удешевить и ускорить стройку. Все операции резки, выполнение отверстий, маркировка выполняются машинным способом, с высокой точностью и скоростью.

Второе правило, которым руководствуются наши проектировщики, стремясь сэкономить ресурсы клиента – максимальное облегчение конструкций. Для этого мы применяем комбинированные решения каркаса, по максимуму замещая черный металл более легкими, удобными в транспортировке и технологичными в производстве и монтаже конструкциями из холодногнутых оцинкованных профилей. В данном проекте из них выполнен весь вторичный каркас – торцевые рамы и прогонные системы стен и кровли.

ГК «Лакония» давно оценила качество и экономичность решений металлокаркасных зданий производства «Анромета». Мы сотрудничаем с 2012 года, поставляя здания на различные площадки заказчика. В Домодедовском складском комплексе «Лаконии» это второе здание нашего производства: в 2018 году был построен склад упаковочных материалов размерами 15 х 90 х 6 м, каркас которого также решен в виде сварных рам переменного сечения.

Благодарим нашего постоянного клиента за доверие и предоставленную возможность фотосъемки своих объектов.
