Цех 800 кв.м по выпуску профлиста

Детали проекта

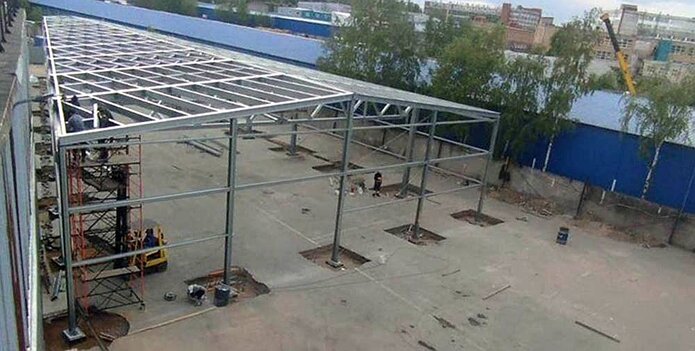

Производственный цех по выпуску профнастила построен на территории старой промзоны во Фрунзенском районе Санкт-Петербурга.  Участок, отведенный под строительство цеха, со всех сторон окружен другими промзданиями, и имеет форму вытянутой трапеции. Чтобы максимально использовать дорогую столичную землю, зданию нового цеха необходимо было придать аналогичную неправильную форму  в плане.

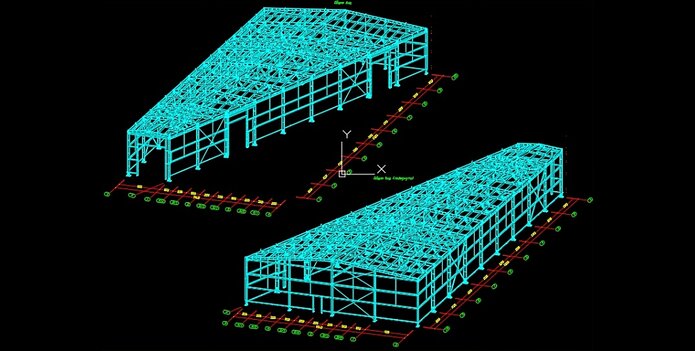

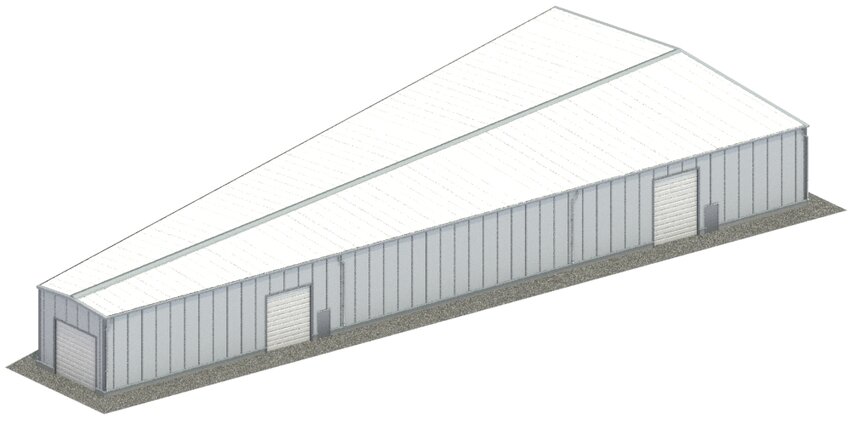

Руководствуясь схемой генплана, предоставленной Заказчиком, конструкторы ЗМК «Андромета» предложили рациональную конфигурацию однопролетного каркаса, имеющего в плане форму вытянутой прямоугольной трапеции с основаниями шириной 6 м и 24 м и боковой стороной длиной 54 м. Таким образом, ширина пролета здания - переменная и варьируется по длине в диапазоне от 6 до 24 метров. Высота цеха составляет 5 м, полезная площадь – 810 м.

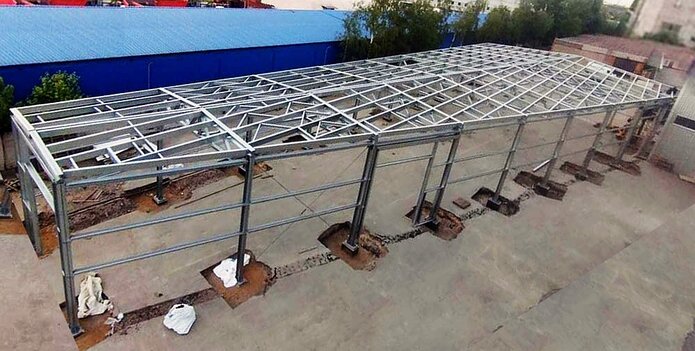

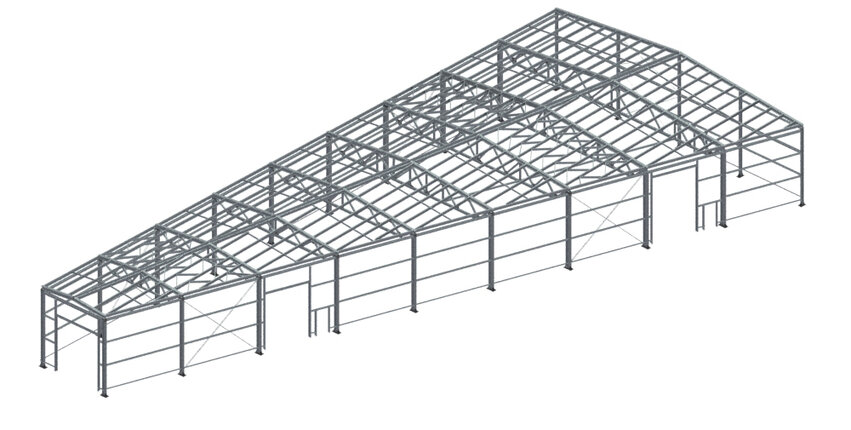

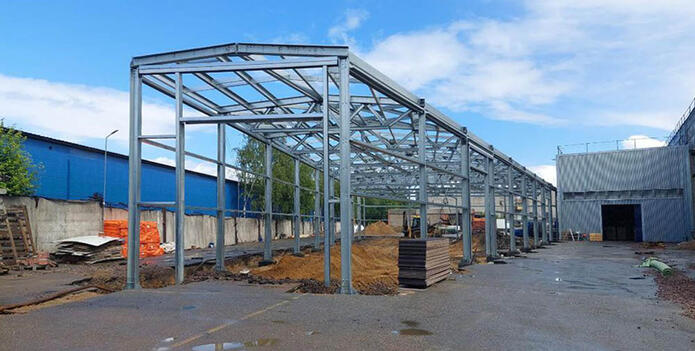

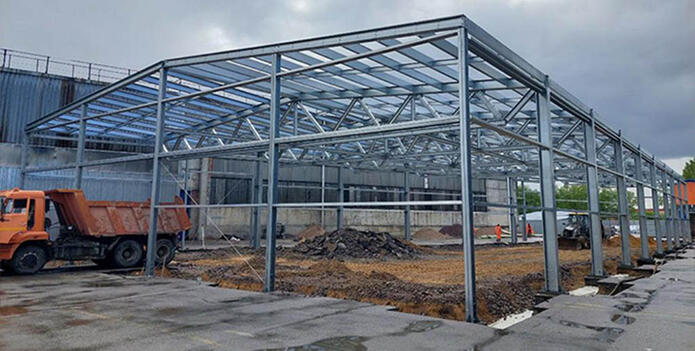

Комбинированный каркас цеха имеет традиционную для промзданий рамно-связевую структуру. Рамы, установленные с шагом 6 м, состоят из сварных двутавровых колонн постоянного сечения и трапециевидных ферм из ЛСТК с уклоном верхнего пояса 10%. Устойчивость конструкции обеспечивают диагональные гибкие связи, установленные с предварительным натяжением в вертикальной и  горизонтальной плоскостях, а также система разрезных кровельных прогонов и жестких связей по покрытию.

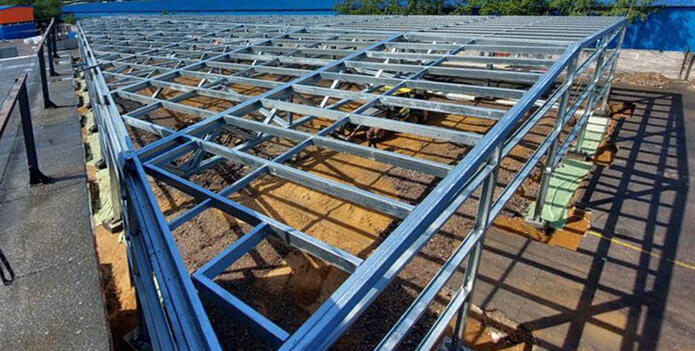

Ввиду асимметричной формы каркаса, часть кровельных прогонов ориентирована под углом по отношению к плоскостям рам. Прогоны, стойки и балки фахверка и все прочие элементы каркаса, кроме колонн, изготовлены из оцинкованных ЛСТК профилей С-образного сечения.

Несмотря на необычную геометрию, каркас этого цеха по сути является модификацией серийного решения СТЕРК® и собирается аналогичным образом из полностью готовых к монтажу префаб-деталей. Все соединения предусмотрены на болтах нормальной точности, сварка на монтаже не используется.

Несмотря на нестандартную конфигурацию этого промздания, оно может заинтересовать и других заказчиков, особенно тех, кто планирует строить свой объект в условиях существующей плотной застройки. Такие задачи актуальны в крупных промышленно развитых городах, например - в проектах по программе реиндустриализации Москвы. Чтобы познакомиться с другими проектами цехов и прочих быстровозводимых зданий, которые можно использовать для тиражирования, загляните в наш каталог Готовые проекты.
