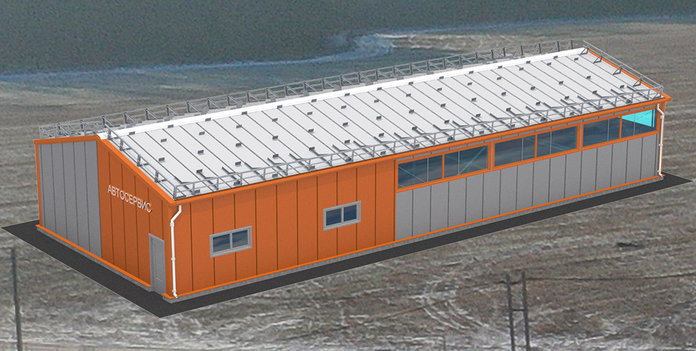

Автосервис сборно-разборный

Район
Саратовская область
Год строительства
2014
Размеры
12 * 30 * 4 (h)м
Полезная площадь
360 кв.м
Заказчик:
ООО «Автопроект»
Особенности
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры:  12 * 30 * 4 (h)м (h – высота до низа несущих конструкций)
Пролеты: 1
Этажность: 1
Шаг колонн: 6 м
Кровля: двускатная, уклон 25%
Окна: фрамужного типа, 2,0х0,9 (h)м - 2 шт.
Ворота: подъемно-секционные 3,0х3,5 (h)м - 2 шт.
Двери: 1,1х2,3 (h)м - 3 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район расчетная

ветровая нагрузка: III ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

R15 без дополнительной защиты (заключение ВНИИПО)

Опции

Каркас поперечной перегородки по оси 3/А-Б

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов

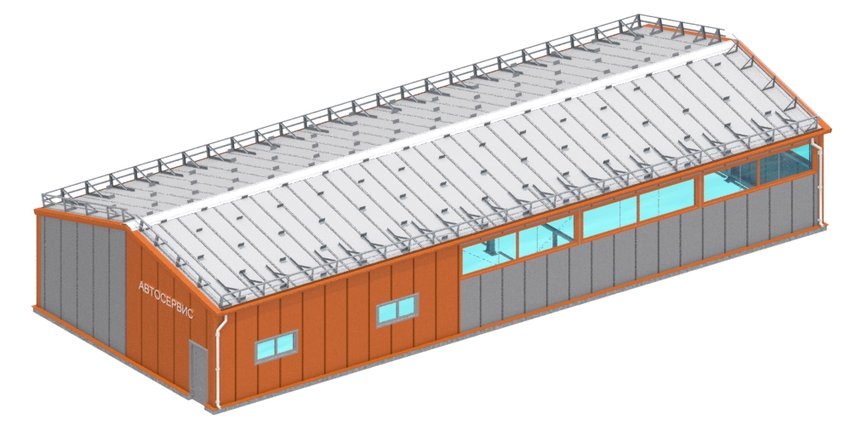

Конструктивные решения сборно-разборного автосервиса

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

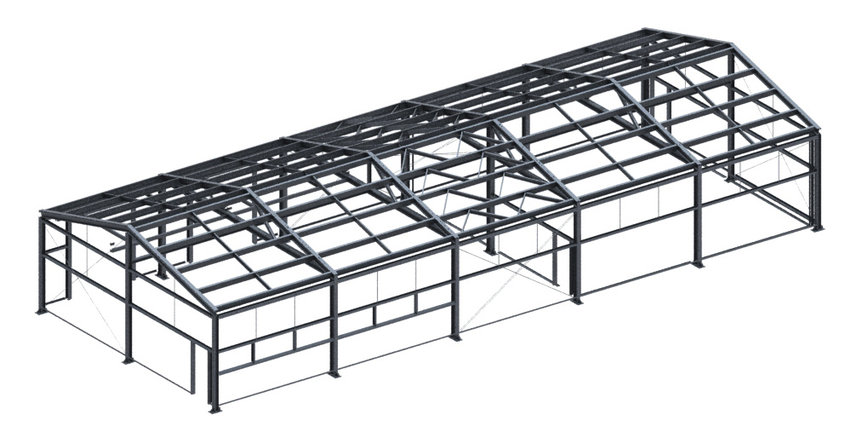

Каркас серии СТЕРК

  • Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
  • Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Вертикальные связи: гибкие, установлены с предварительным натяжением

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

1
2
Ограждающие конструкции: кровли
  • Покрытие: профлист АК 44
  • В осях «А-Б»/«1-3» здание утепленного исполнения. Изнутри обшивается  стеновыми сэндвич-панелями толщиной 150 мм по нижним поясам ферм покрытия.
  • В осях «А-Б»/«3-6» здание холодного исполнения.

Компания «АНДРОМЕТА» комплектует здания холодильников кровельным профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

3
Ограждающие конструкции: стен
  • Наружная обшивка: профлист АС18
  • В осях «А-Б»/«1-3» здание утепленного исполнения. Изнутри обшивается  сэндвич-панелями толщиной 150 мм. Раскладка сэндвич-панелей горизонтальная. Подшиваются к внутренним поясам колонн.
  • Поперечная перегородка по оси 3/А-Б,обшивается сэндвич-панелями толщиной 150 мм
  • В осях «А-Б»/«3-6» здание холодного исполнения.
