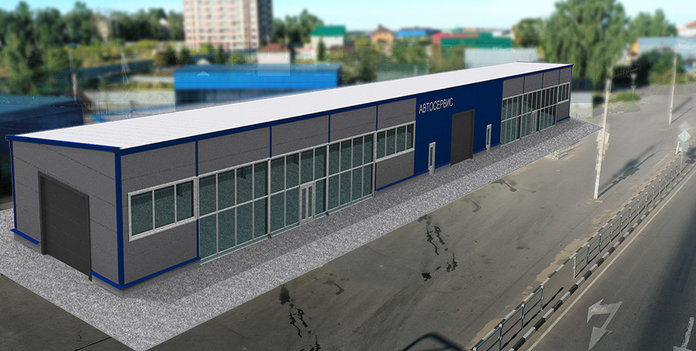

Автотехцентр

Район

г.Белгород

Год строительства

2014

Размеры

8* 70* 4.2 м

Полезная площадь

560 кв.м

Пролеты

1

Этажность

1

Заказчик:

ООО «Автосервис Волжанка»

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	8* 70* 4.2 (h)м (h - высота до низа несущих конструкций)
Шаг колонн:	6 м
Кровля:	односкатная, уклон 20%
Ворота:	3,6 * 3,6(h)м – 2 шт.; 4,5 * 4,0(h)м – 1 шт.
Двери:	0,9 * 2,1(h)м – 2 шт.
Окна:	18 * 4,2(h)м – 2 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: II ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Всесезонность строительства
Долговечность и надежность
Минимум эксплуатационных расходов

Хочу такое здание

Конструктивные решения здания автотехцентра

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

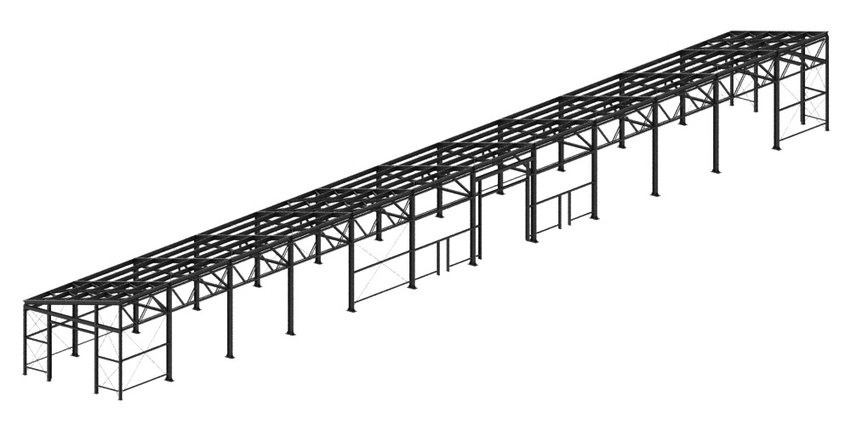

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Варианты поставки: каркас, полнокомплектное здание

1

2

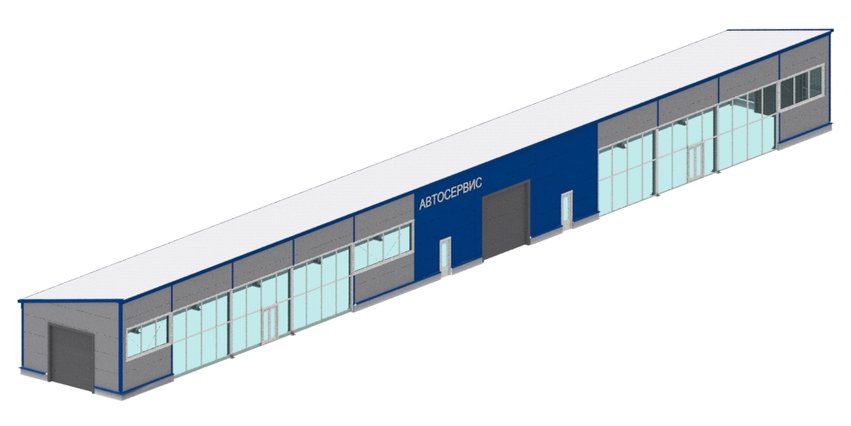

Ограждающие конструкции

Ограждающие конструкции кровли и стен - сэндвич-панель с минераловатным сердечником толщиной 100 мм

Хочу такое здание
