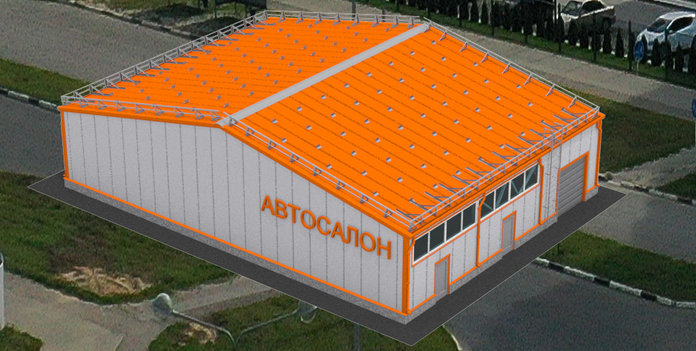

Шоурум автомобильный

Район

Краснодарский край

Год строительства

2013 г.

Размеры

24 * 18 * 4,2 (h)м

Полезная площадь

432 кв.м

Этажность

1

Заказчик

ООО «Компрофмонтаж»

Особенности

Другие опции

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	24 * 18 * 4,2 (h)м (h – высота до низа несущих конструкций)
Пролеты:	2 (12 м+12 м)
Шаг колонн:	5 м
Кровля:	двускатная
Витражи:	по одной длинной стороне здания, 1,2х2.7 м – 1 шт., 3,8х2,7 м – 1 шт., 2.4х2,7 м -1 шт., 1,2х0,7 м – 2 шт.
Двери:	1,2х2,0 (h)м - 2 шт., 0,9х2,0 (h)м - 2 шт.
Ворота:	роллеры 2,7х3,0 (h)м - 1 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: II снеговой район

расчетная ветровая нагрузка: IV ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

R15 без дополнительной защиты (заключение ВНИИПО)

Опции

Витражное остекление фасада 10,8 х 2,7(h) м

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ

Хочу такое здание

Конструктивные решения шоурума

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

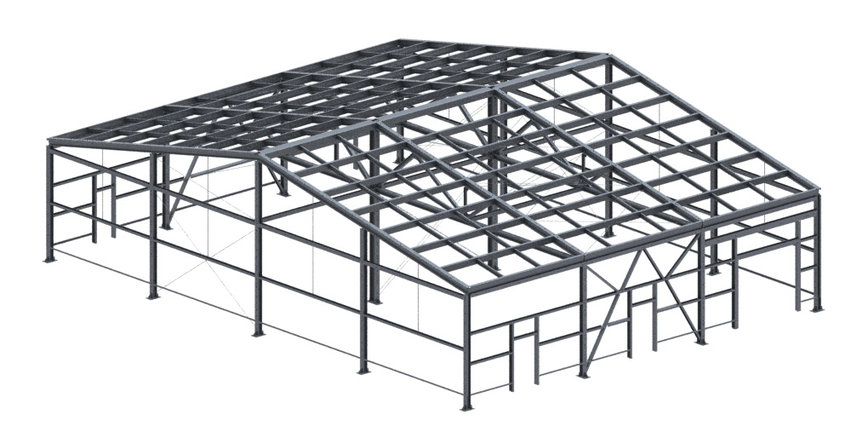

Каркас серии СТЕРК

Конфигурация: опциональная
Фермы: треугольного очертания
Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
Вертикальные связи: гибкие, установлены с предварительным натяжением

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м

Варианты поставки:

каркас здания
полнокомплектное здание

1

2

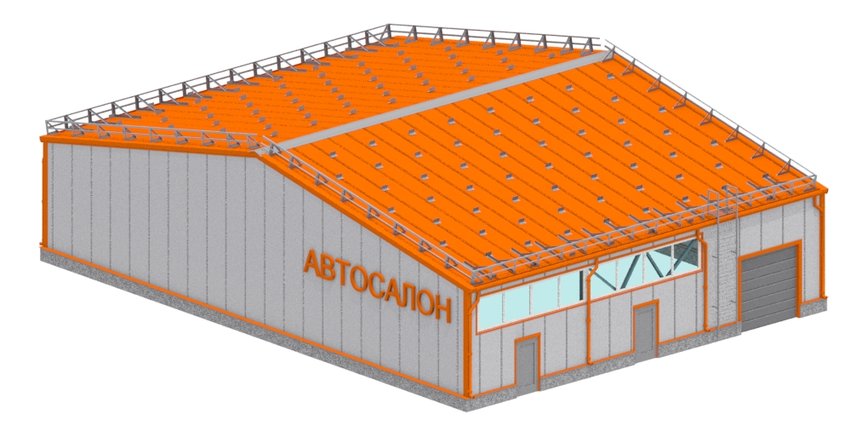

Ограждающие конструкции:

Ограждающие конструкции кровли и стен: сэндвич-панель
Витражное остекление длинной стороны фасада

Хочу такое здание
