Заказ профиля

Цех экстракции меди

Район
респ. Казахстан, Карагандинская обл.
Год строительства
2017
Размеры
30 х 103,5х10 (h)м
Полезная площадь
2 925 кв.м
Пролеты:
2 (9м +21 м)
Этажность:
1
Особенности
Кран
Пристройка
Тип каркаса

Характеристики

Параметр Значение
Размеры: здание - 30 х 96х 10 (h)м, пристрой – 6 х 7,5 х 10 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м и 7,5 м
Кровля: двускатная, разноуклонная (11,45% и 34,32%)
Кран: г/п 2 т, длина хода 96 м, режим работы 3К
Ворота: подъемно-секционные 4,2 х 4,2 (h)м – 3 шт.; 3 х 3 (h)м – 1 шт.
Окна: 95 х 1,8 (h)м – 1 шт., 101 х 1,8 (h)м – 1 шт.



Информация

Климатические условия строительства

расчетная снеговая нагрузка: 120 кг/м2

расчетная ветровая нагрузка: 38 кг/м2

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Минимизация собственного веса металлокаркаса благодаря оптимальному сочетанию сварных конструкций и холодногнутых профилей

Высокий уровнь заводской готовности конструкций

Монтажная сварка исключена

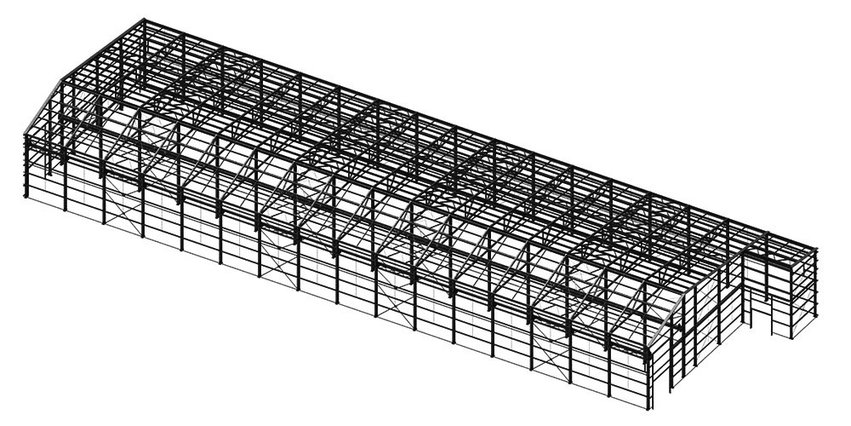

Конструктивные решения цеха экстракции меди

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1


Комбинированный каркас:

  • Фермы покрытия, часть элементов связевой системы, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
  • Колонны, стойки фаъверка и подкрановые балки - из сварных двутавровых профилей (сталь С255 по ГОСТ 27772, покрытие – грунт ГФ-021 по ГОСТ 25129);
  • Часть элементов связевой системы: трубы круглые 180х4 и 89х3, покрытие – грунт ГФ-021 по ГОСТ 25129

    Соединения: на болтах нормальной прочности и высокопрочных болтах

1
2

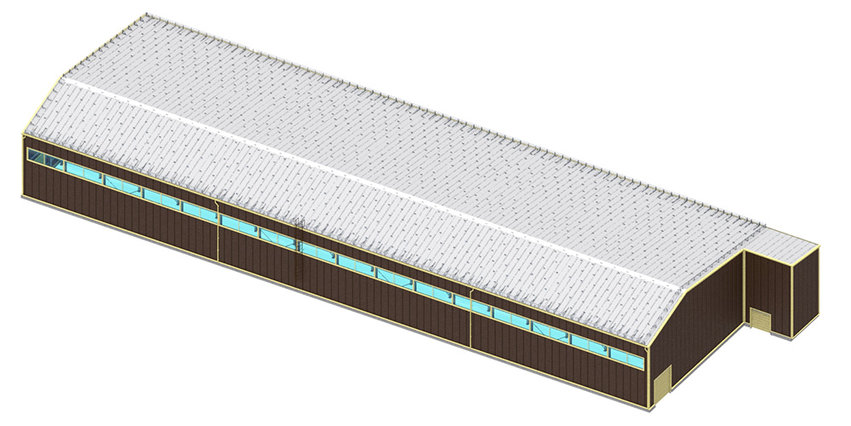

Ограждающие конструкции
  • Кровля: сэндвич-панели с минераловатным сердечником толщиной 150 мм;
  • Стены: сэндвич-панели с минераловатным сердечником толщиной 120 мм
Хочу такое здание

Детали проекта

В 2017 г. «Андромета» выполнила контракт на проектирование и поставку двух производственных зданий для строительства медного комбината  Sary-Arka Copper Processing на месторождении «Алмалы» в Шетском районе Карагандинской области.

Технологические процессы предприятия включают как обогащение руд с низким содержанием меди методом экстракции из растворов, так и получение продукта следующего передела – рафинированной меди, технология производства которой основана на электролитическом методе. Казахстан занимает 4-е место в мире после Чили, Индонезии и США по подтверждённым запасам меди, которые оцениваются в ~37 млн т (или 5,5% от мировых запасов). При этом большая часть добываемой меди экспортируется в виде полуфабриката - концентрата, нуждающегося в дальнейшей переработке. Построенные в Карагандинской области новые мощности позволяют осуществлять более глубокую и полную переработку медесодержащего сырья.

На этой странице представлено здание цеха экстракции. Это двухпролетное крановое здание с двускатной разноуклонной кровлей размерами в плане 30*103,5 м и полезной высотой 10 м. Каркас здания – комбинированный: колонны и подкрановые балки выполнены из сварных двутавров постоянного сечения, а фермы покрытия, торцевые стойки и прогонные системы кровли и стен – из стальных холодногнутых профилей. Связевая система включает элементы как из оцинкованных профилей, так и из круглых труб двух типоразмеров. По условиям контракта ООО «Андромета» спроектировало и поставило каркас здания и каркасы проемов. Комплектацию ограждающими конструкциями заказчик выполнял самостоятельно.

Завод по производству меди ТОО Sary-Arka Copper Processing мощностью до 10 тыс. тонн катодной меди был построен всего за 2 года и открыт в декабре 2018 года.
