Универсальный игровой зал

Район
Калужская область
Год строительства
2019
Размеры
18х32х8,4 м
Полезная площадь
576 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры  18х32х8,4(h)м (h - высота до низа несущих конструкций)
Шаг рам: 9 м; 7 м
Кровля: двускатная, уклон 10%

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район расчетная ветровая нагрузка: I ветровой район сейсмический район: до 6 баллов (по шкале MSK)

Преимущества

Опыт масштабных проекто
Современное производство
Сильный проектный отдел

Конструктивные решения здания Универсального игрового зала

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

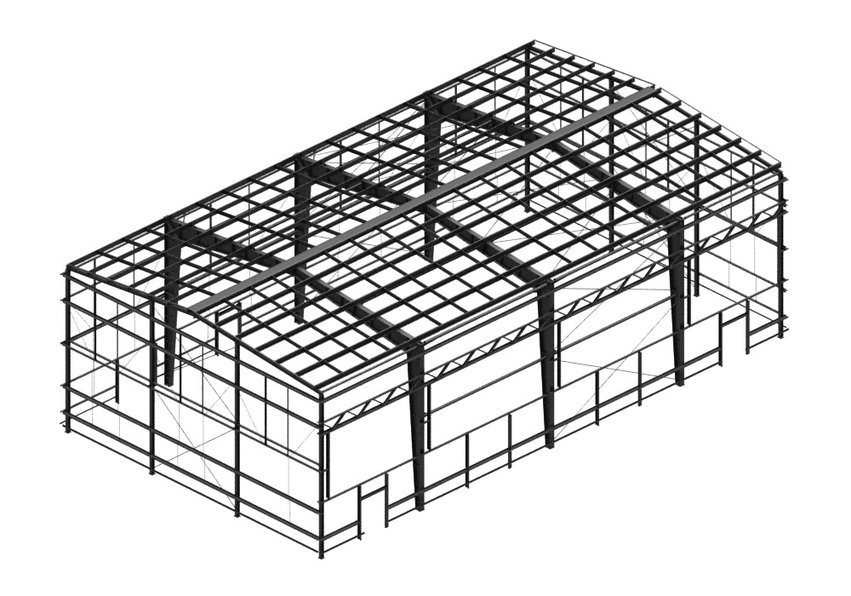

  • Колонны и ригели основных рам – сварные двутавры переменного сечения, стойки и балки фахверка – сварные двутавры постоянного сечения (сталь С255 по ГОСТ 27772)
  • Прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)


Монтажные соединения:
болтовые, в т.ч. фланцевые на высокопрочных болтах с предварительным натяжением

Производство строительных металлоконструкций (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)



1
пвар
2

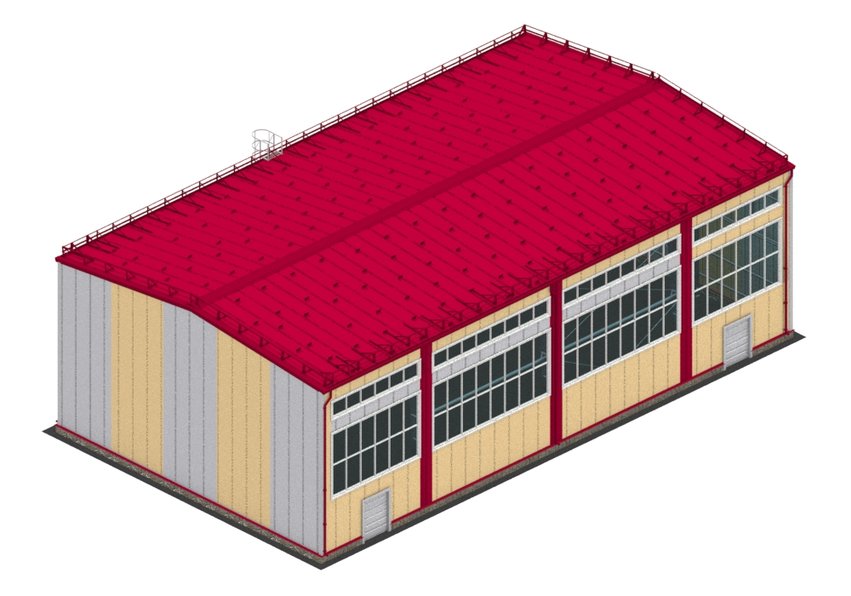

Ограждающие конструкции
  • Кровля: сэндвич-панель с минераловатным сердечником 150 мм
  • Стены: сэндвич-панель с минераловатным сердечником 120 мм
Хочу такое здание

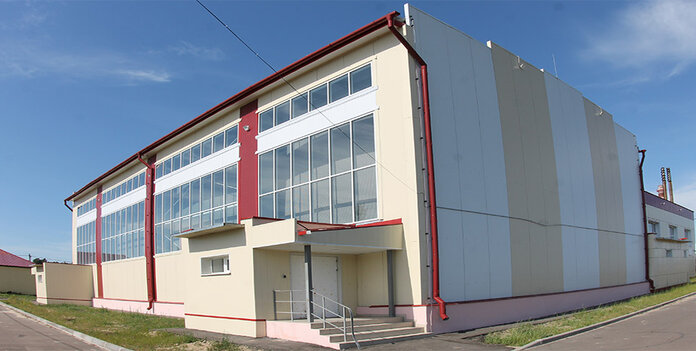

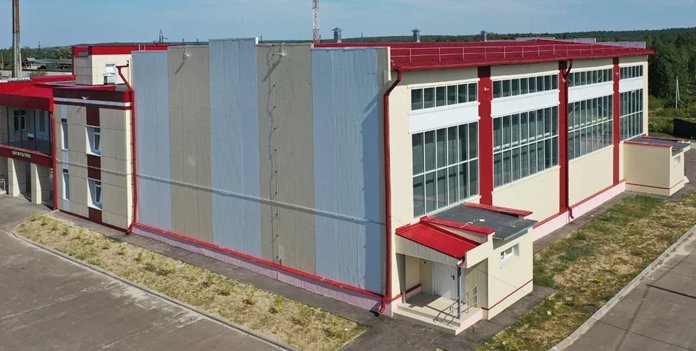

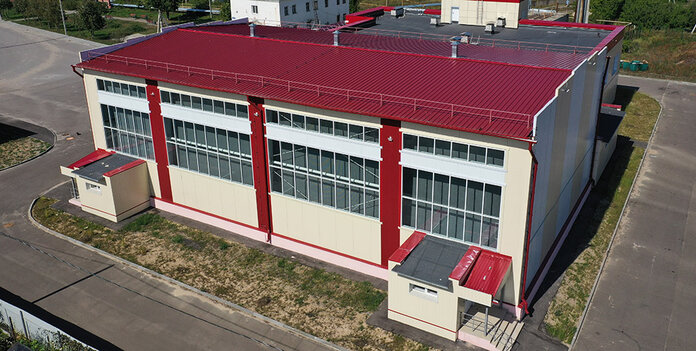

О проекте Универсального игрового зала


При строительстве объектов социально-культурной сферы и массового спорта, особенно на периферии, главные приоритеты – минимальный бюджет и высокая скорость строительства. Поэтому

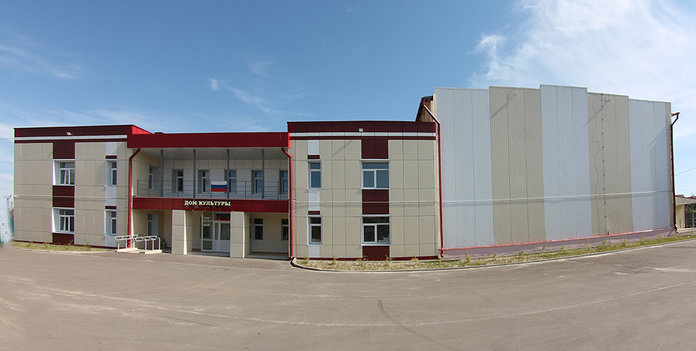

экономичные быстровозводимые здания линейки СТЕРК® с каркасом из гнутых профилей и комбинированные каркасы из сварных конструкций и гнутых профилей от завода ЛМК «Андромета» пользуются спросом для возведения спортивных залов и физкультурно-оздоровительных комплексов не только в городах, но и в удаленных сельских поселениях. Примером такого объекта может служить недавно построенный в рамках нацпроекта «Культура» многофункциональный спортивно-культурный центр в селе Березичский Стеклозавод Козельского района Калужской области.

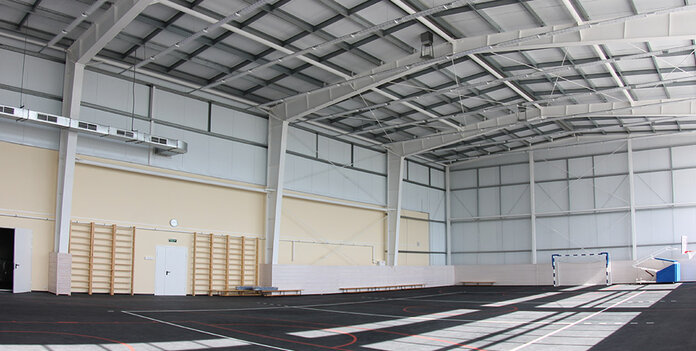

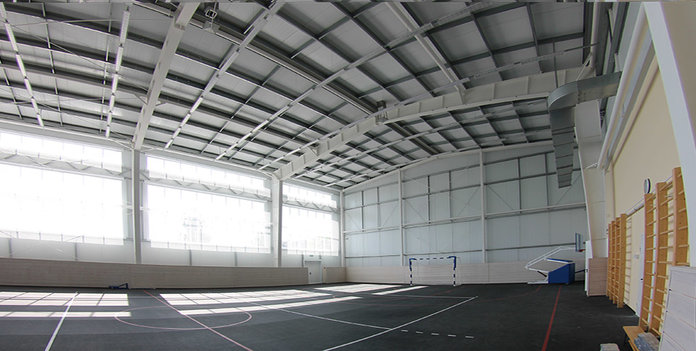

В состав объекта входит здание универсального игрового спортивного зала размерами 18 х 32 х 8,4 м, спроектированное и изготовленное компанией «Андромета». По утвержденному проекту здание должно было иметь большой шаг колонн – 9 м. Экономически оптимальным конструктивным решением при таких исходных данных был каркас из стальных рам переменного сечения. Колонны и ригели выполнены из сварных двутавров переменной высоты, узлы сопряжения – фланцевые на высокопрочных болтах с предварительным натяжением. Для облегчения конструкции, оптимизации транспортных затрат и упрощения монтажа прогонные системы кровли и стен выполнены из легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей.


Строительству культурно-спортивного центра предшествовала долгая предыстория, связанная с финансовыми и организационными проблемами. Применение экономичных и простых в монтаже металлоконструкций позволило удешевить объект и ускорить его строительство. Сейчас культурно-спортивный центр введен в эксплуатацию и быстро стал центром притяжения для всех жителей села Березичский Стеклозавод – как взрослых, так и юных. Здесь разместилось множество кружков, спортивных секций, творческих коллективов. Мы рады, что вносим свой небольшой вклад в важное дело улучшения условий и качества жизни наших земляков – жителей Калужской области.




Имея широкие технологические возможности и богатый опыт проектирования и производства металлоконструкций для строительства спортивных сооружений и развлекательных объектов, ЗМК «Андромета» участвует в проектах спортивного строительства самого разного масштаба и степени сложности: начиная от массового спорта - спортзалы, мини-стадионы, оздоровительные центры - и заканчивая уникальными объектами олимпийского класса - такими, как крупнейший в России водно-спортивный комплекс «Аква-Сити» в г.Южно-Сахалинск (2018 г.), многофункциональные спортивные комплексы в Одинцово (2019 г.) и Сколково (2020 г.).
