Объекты 2024: четыре здания для мясоперерабатывающего комбината

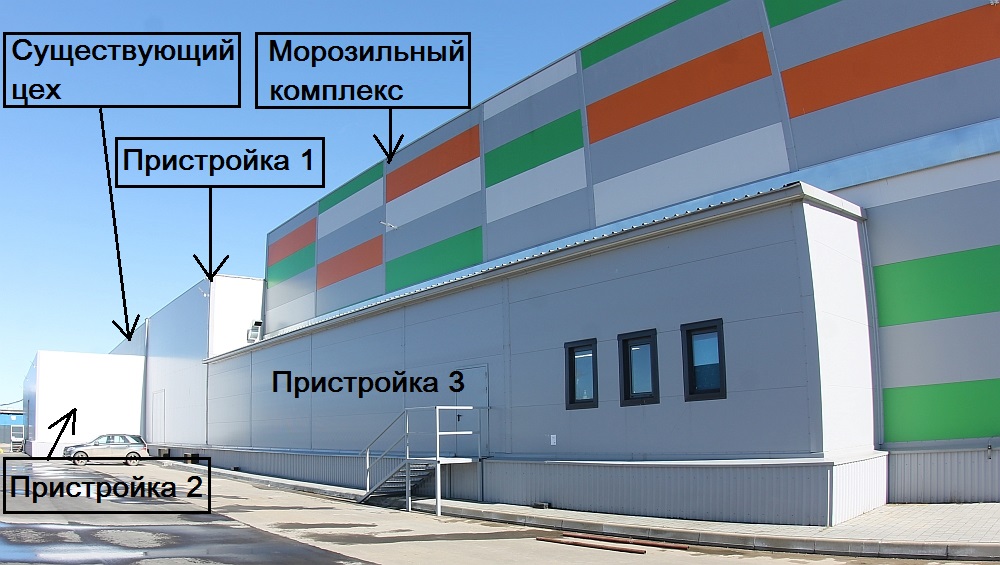

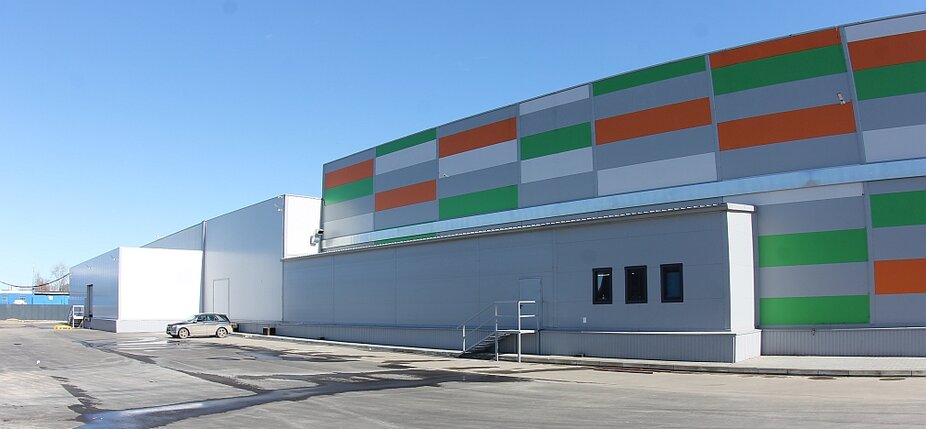

МПК «Обнинский» - постоянный клиент завода «Андромета». Наше сотрудничество началось с выполнения заказа на проектирование и изготовление металлоконструкций для строительства комплекса заморозки и хранения продукции площадью 6400 м². В дальнейшем был выполнен еще целый ряд заказов на поставку пристраиваемых быстровозводимых зданий и сооружений, четыре из которых построены в 2024 году.

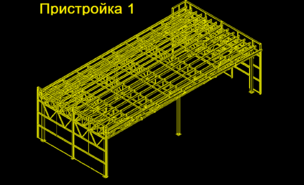

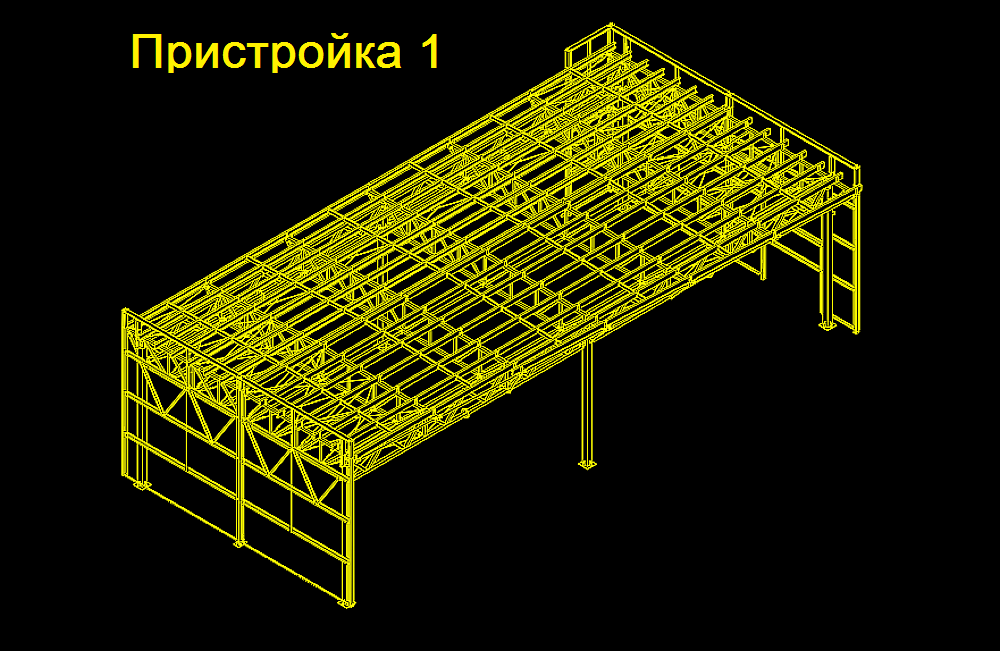

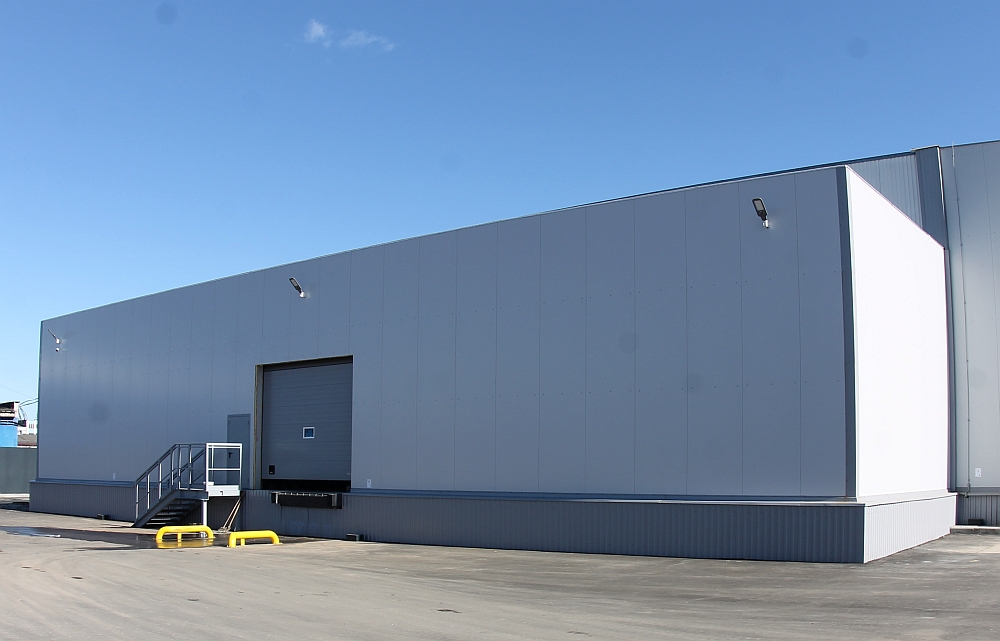

Пристройка 1

Первый объект – одноэтажное здание размерами 15(ш) х 30(д) х 6.1(в) м, встроенное между морозильным комплексом и существующим цехом из металлоконструкций серии "Кисловодск". Необходимость вписать сооружение в тесное пятно застройки, обеспечив максимальную полезную площадь, обусловила конструктивные решения каркаса. Он состоит из рам пролетом 12,6 м с асимметричными консолями максимальным вылетом 1,75 м по длинным сторонам. Рамы установлены с шагом 5 м и состоят из колонн и трапециевидных ферм, изготовленных из квадратных труб. Торцевые стойки, прогоны кровли и стен  выполнены из холодногнутых оцинкованных ЛСТК профилей С-образного сечения. Здание имеет малоуклонную мембранную кровлю, оборудованную парапетами, металлокаркасы которых входили в комплект поставки, и обшито сэндвич-панелями в вертикальной раскладке.

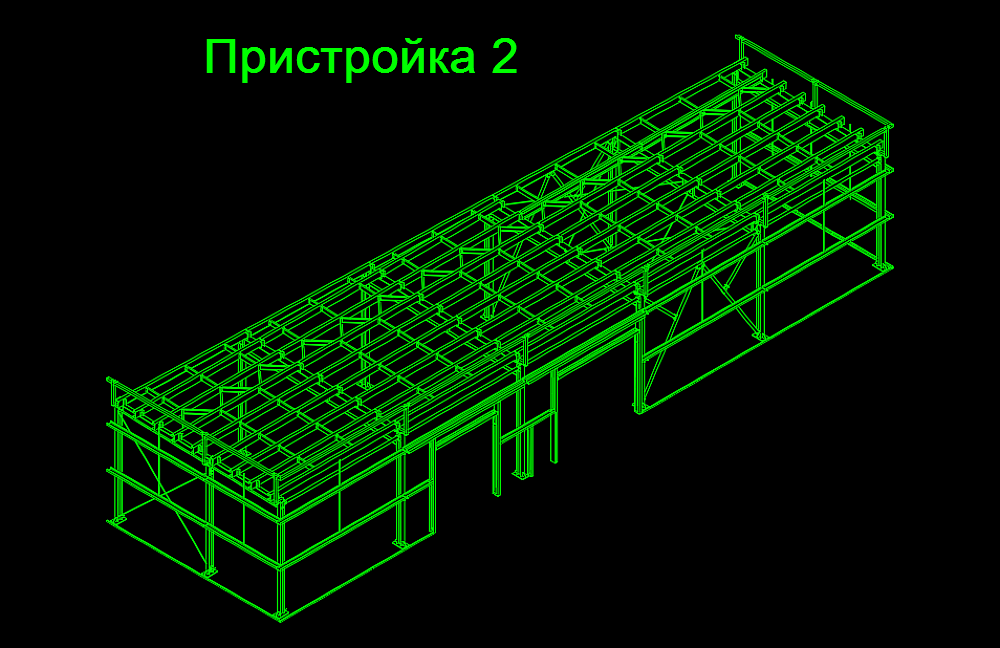

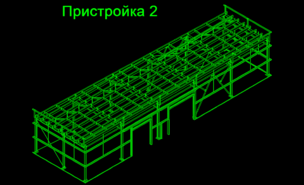

Пристройка 2

К другой стене существующего цеха примыкает длинной стороной второе новое здание, которое тоже имеет трапециевидную в плане конфигурацию, обусловленную формой уже имевшейся бетонной плиты, которая была использована в качестве его основания. Ширина пристройки варьируется в пределах от 8,00 до 8,89 м, длина составляет 30 м, а высота до низа несущих конструкций – 4,4м. Односкатная кровля с уклоном 3% оборудована парапетом по всему внешнему периметру. При проектировании учтены повышенные снеговые нагрузки из-за примыкания к более высокому зданию цеха. Это, наряду с требованиями огнестойкости, обусловило выбор материала несущих конструкций: прокатные и сварные двутавры. Из них изготовлены колонны, установленные с шагом 6 м, балки покрытия и торцевые стойки. Для придания каркасу пространственной устойчивости в связевом блоке применены портальные связи из круглой трубы. Кровельные прогоны и связи выполнены из оцинкованных С-профилей.

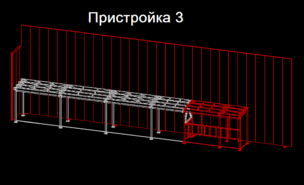

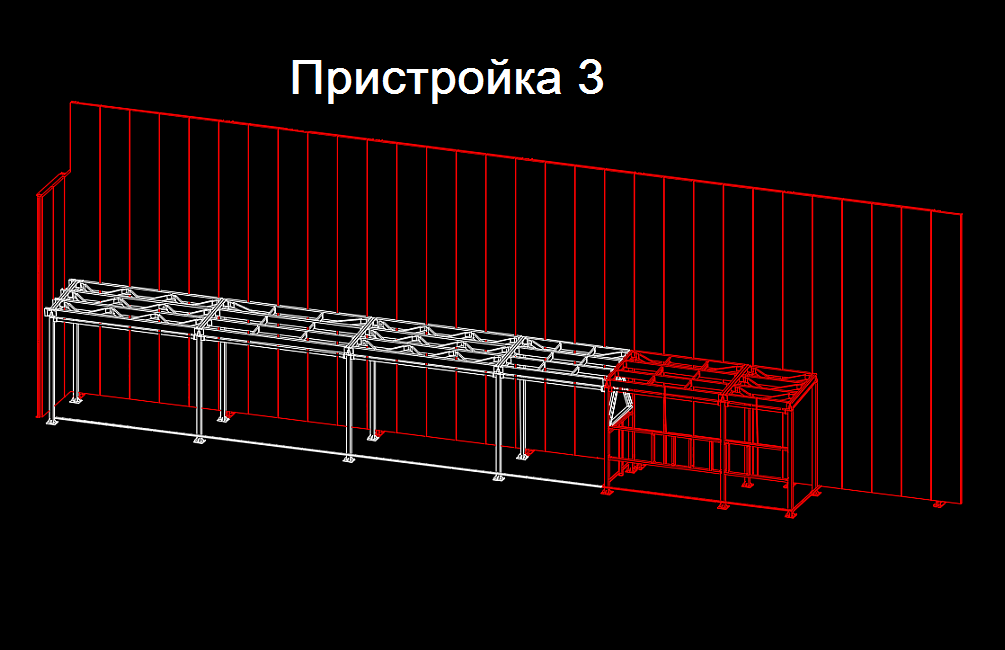

Пристройка 3

Третья пристройка размерами 3(ш) х 22,5(д) х 4(в) м примыкает длинной стороной к торцу морозильного комплекса. Опорные конструкции сооружения – колонны из квадратных труб, установленные с основным шагом 6 м. Из этого же материала выполнены стойки и продольные подстропильные балки. Конструкции плоской крыши – поперечные балки, прогоны, распорки – изготовлены из холодногнутых оцинкованных профилей. Пристройка разделена на 2 отдельных помещения внутренней стеной, конструкции которой, как и каркасы оконных проемов, тоже выполнены из ЛСТК. В качестве ограждающих конструкций кровли и стен применены сэндвич панели с базальтовым сердечником.

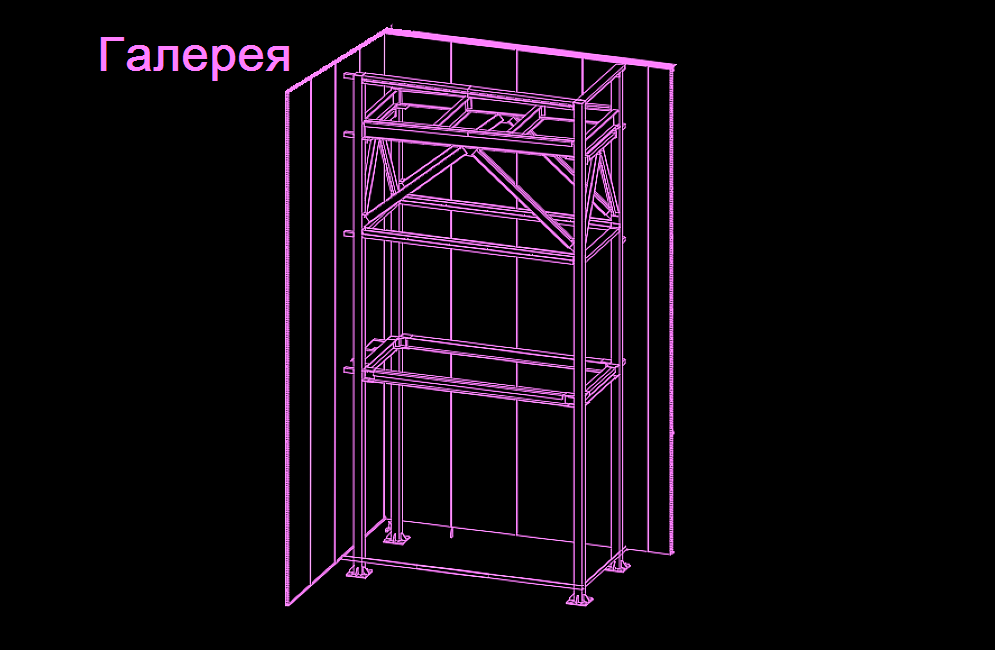

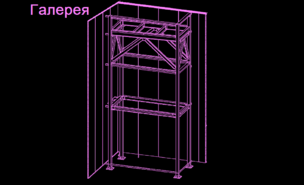

Галерея

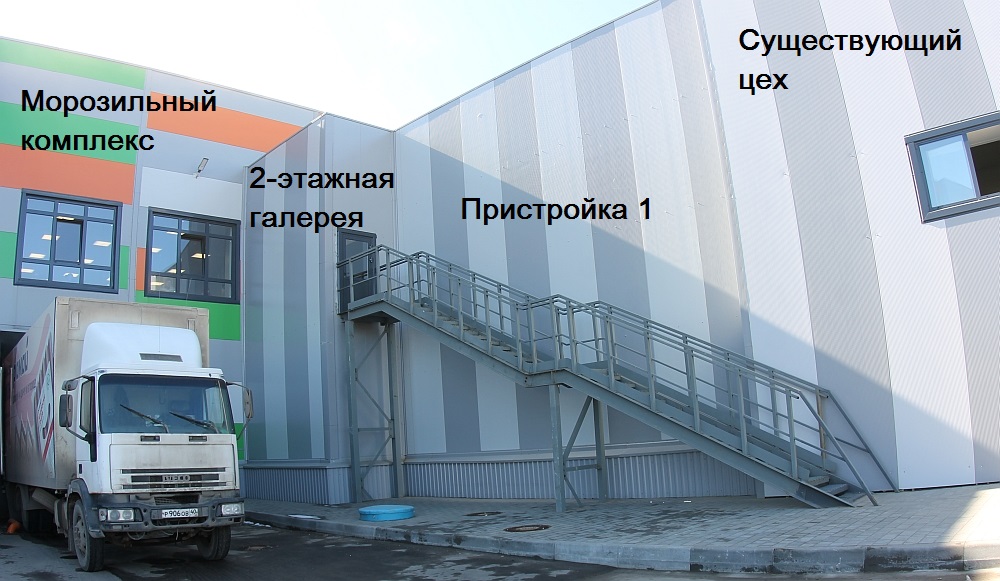

Четвертое сооружение – двухэтажная переходная галерея размерами 4,7(ш) х 2,4(д) х 7,75 (в) м между морозильным комплексом и первой пристройкой, описанной выше. К моменту этого заказа она уже строилась, и по просьбе заказчика наш конструкторский отдел разработал не только проект галереи, но и техническое решение по ее стыковке с ранее запроектированным строящимся сооружением, потребовавшей переноса части его стоек.

Несущие конструкции галереи выполнены из профильных труб и включают 4 колонны, объединенных горизонтальными распорками. Конструкции покрытия – прогоны – изготовлены из ЛСТК профилей. Перекрытие представляет собой монолитную плиту по несъемной опалубке из профилиста.

Каркасы пристроек

Все эти четыре здания – примеры индивидуальных конструктивных решений, которые приходится применять при реконструкции и расширении существующих объектов. Несмотря на небольшие размеры сооружений, для разработки таких проектов требуется высокий уровень квалификации конструкторов, профессиональная эрудиция и нестандартное мышление. Благодаря этим качествам проектный отдел ЗМК «Андромета» успешно справляется с подобными задачами.

Андромета – это надежно!
