АБК наращиваемой этажности (до 3-х этажей)

Детали проекта АБК наращиваемой этажности

В компанию «Андромета» обратился предприниматель из Нового Уренгоя с заданием: спроектировать и изготовить металлоконструкции одноэтажного каркаса административно-бытового корпуса с возможностью дальнейшей надстройки еще двух этажей. В текущих сложных финансово-экономических условиях, когда из-за высокой ключевой ставки бизнес вынужден сокращать инвестиции и откладывать проекты на неопределённый срок, поэтапная схема строительства объектов весьма актуальна. И поскольку подобные обстоятельства сейчас возникают у многих представителей малого и среднего бизнеса, мы сочли полезным представить проект АБК наращиваемой этажности в нашем онлайн каталоге готовых проектов. В его разделе Проекты жилых домов и общественных зданий вы найдете еще ряд проектов офисных зданий и административно-бытовых корпусов разной высотности: от одного до четырех этажей.

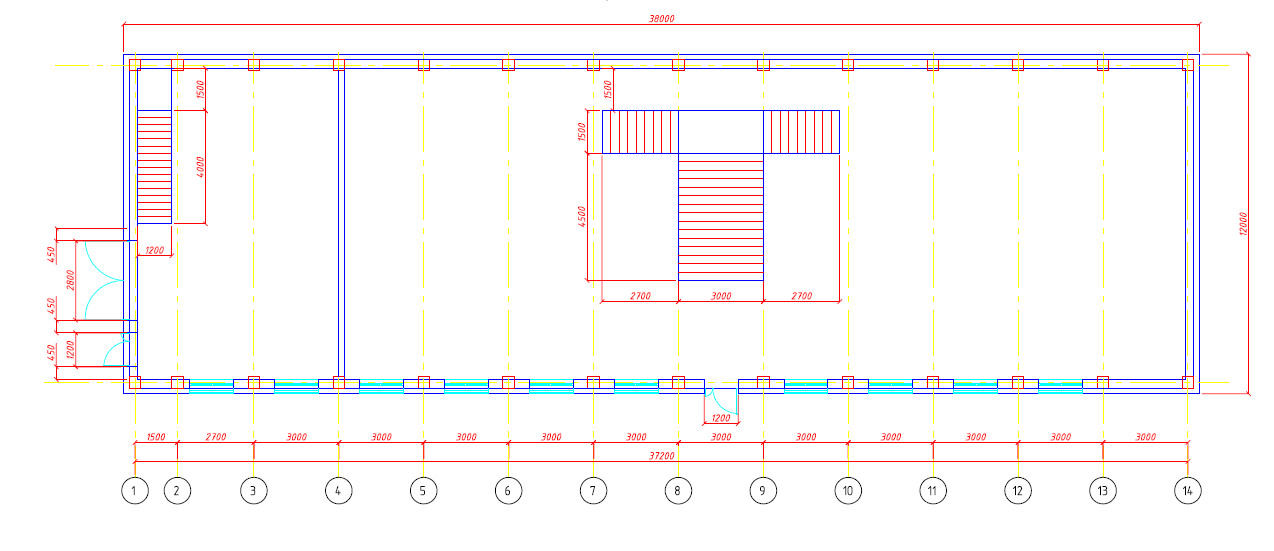

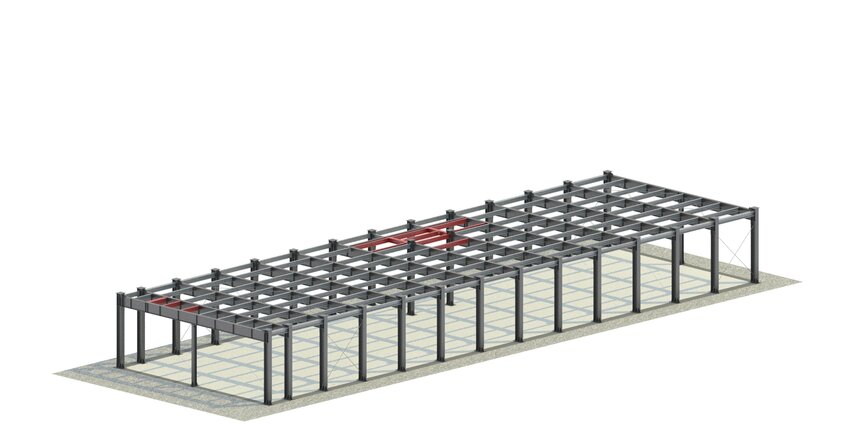

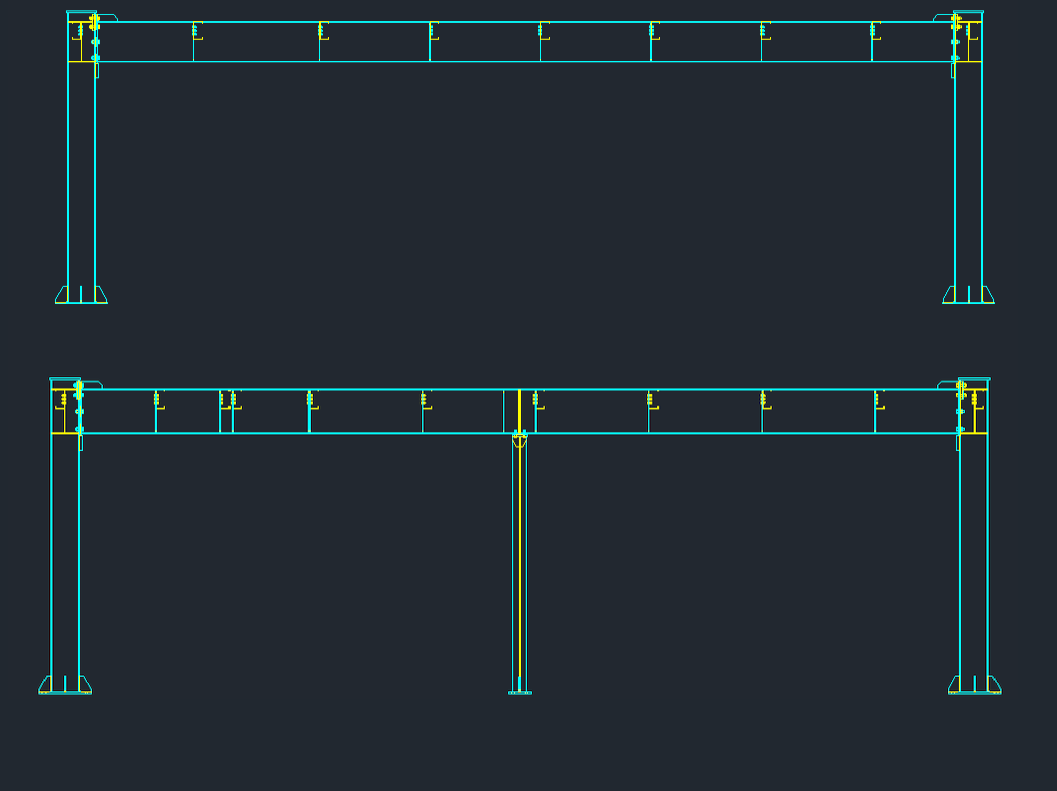

В компании как всегда с пониманием отнеслись к потребности заказчика, и инженеры проектного отдела тщательно проработали проект «навырост» чтобы минимизировать издержки его поэтапной реализации. Исходя из предоставленных Заказчиком технических требований и поэтажных планов будущего административного здания, с учетом климатических условий строительства (5-й снеговой и 3-й ветровой районы, среднегодовая температуры воздуха −4,7 °C) экономически оптимальным решением стал однопролетный каркас на основе портальных рам из сварных двутавров постоянного сечения, установленных с основным шагом 3 м и жестко сопряженных с фундаментом. Сопряжение колонн и ригелей также жесткое и реализовано с применением фланцевых соединений на высокопрочных болтах с предварительным натяжением. Соединительные узлы решены таким образом, чтобы в дальнейшем можно было нарастить колонны здания, не прибегая к демонтажу несущих конструкций 1-го этажа. Для обеспечения продольной устойчивости каркаса в систему включены два связевых блока с вертикальными связями между колоннами и горизонтальными – в плоскости покрытия. Для поддержки конструкций плоской кровли, а в будущем – межэтажного перекрытия каркас оснащен системой разрезных кровельных прогонов из оцинкованных ЛСТК профилей.

Предложенная проектным отделом ЗМК «Андромета» конструкция быстровозводимого здания АБК не только эффективно противостоит высоким снеговым и ветровым нагрузкам, но и отличается простотой монтажа, что для суровых условий района строительства, граничащего с субарктической климатической областью, имеет большое значение. Весь монтаж выполняется на болтах, число соединительных узлов и их типов минимизировано, а их конструкция тщательно продумана для удобства и скорости сборки каркаса.

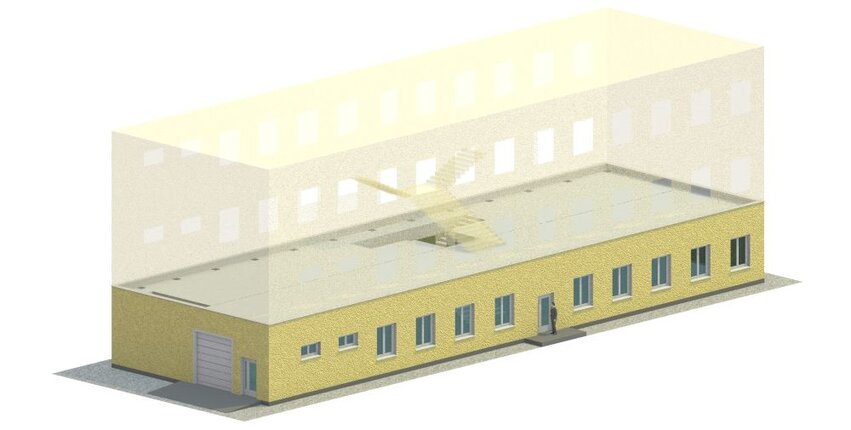

По решению Заказчика стены здания АБК будут выполнены из газобетонных блоков, а кровля запроектирована как мембранная система с утеплением минераловатными плитами по профнастилу. В дальнейшем, при строительстве 2-го и 3-го этажей, будет достаточно демонтировать только мембрану.

Этапы сотрудничества

1. Заключение договора

После согласования и подписания договора мы начинаем выполнение Вашего заказа строго в день получения первой предоплаты, которая оговаривается индивидуально при заключении договора.

2. Передача чертежей в производство

Если выбран проект АБК по готовым рабочим чертежам из нашего архива, этот этап занимает всего от 2 дней.

3. Производство каркаса АБК

Хотите увидеть производство? Смотрите наш видео-тур по заводу "Андромета"!

Срок изготовления металлоконструкций АБК по этому готовому проекту - от 15 дней.

4. Доставка конструкций на объект

Осуществляется транспортными компаниями. Легкие и компактные конструкции удобны в транспортировке, каркас такого АБК можно перевезти за 2 рейса бортового 20-тонного грузовика.

5. Монтаж АБК

Бригада из 3-х человек, владеющая навыками монтажа легких металлоконструкций и технологией сборки каркасов из ЛСТК, может смонтировать каркас такого АБК на готовый фундамент за 2-3 дня. По просьбе заказчика мы можем порекомендовать ему проверенных монтажников из числа наших партнеров.

6. Сдача административного здания в эксплуатацию

Срок заводской гарантии на каркасы быстровозводимых зданий из металлоконструкций от ЗМК «Андромета» - 1 год от даты начала эксплуатации или 2 года от даты изготовления конструкций.
