Малобюджетные металлокаркасные технологии быстрого строительства часто используют для возведения зданий административно бытового назначения. В зависимости от этажности и размеров сооружения «Андромета» предлагает проектирование и производство быстровозводимых каркасов из стальных холодногнутых оцинкованных профилей на базе двух конструктивных систем:
СТИЛТАУН®: офисы высотностью до 6 этажей и пролетом междуэтажных перекрытий до 8.5 м со свободной или регулярной планировкой помещений (по заданию этажность и пролет перекрытий могут быть увеличены, в этом случае каркас будет иметь комбинированную структуру: холодногнутые профили и сварные металлоконструкции). Теплоизоляция – сверхлегкий пенобетон (рекомендуется) либо эффективные негорючие утеплители.
СТЕРК®: одно-двухэтажные каркасы рамного типа пролетом 9 – 24 м со свободной внутренней планировкой. Теплоизоляция – панели сэндвич либо минераловатные утеплители

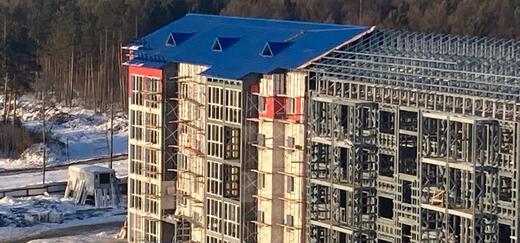

Конструкция здания СТИЛТАУН®
Каркас СТИЛТАУН® - трехмерная структура с основным шагом опорных стоек 600 мм. Каркас собирается из двумерных элементов – панелей, которые, будучи связанными между собой, объединёнными с междуэтажными перекрытиями из балок или ферм и раскрепленными системой вертикальных и горизонтальных связей, образуют геометрически неизменяемую пространственную конструкцию. Каждая панель поставляется отдельным пакетом с монтажной схемой для удобства сборки на площадке. По заданию возможна поставка панелей в собранном виде.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!
-
!
Технические характеристики и условия строительства
-
1
Быстровозводимый каркас
![img]()
-
2
Стеновые панели
![img]()
-
3
Кровельные панели
![img]()
-
4
Балки перекрытий
![img]()
-
5
Пенобетонная наружная стена с навесным фасадом
![img]()
-
6
Пенобетонная наружная стена с кирпичной облицовкой
![img]()
-
7
Наружная стена по «сухой» технологии с отделкой штукатуркой
![img]()
-
8
Пенобетонная внутренняя стена
![img]()
-
9
Внутренняя стена по «сухой» технологии
![img]()
-
10
Пенобетонное перекрытие
![img]()
-
11
Перекрытие по «сухой» технологии
![img]()
-
12
Плоская кровля
![img]()
-
13
Скатная кровля
![img]()
!
Технические характеристики и условия строительства
- Высотность: 1 – 6 этажей
- Свободные пролеты межэтажных перекрытий: до 8,5 м
- Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
- Срок эксплуатации зданий – 50 и более лет (по заключению МИСИС)
- Снеговые районы: I-V
- Ветровые районы: I-V
- Сейсмичность площадки строительства: до 9 баллов по MSK-64
1
Быстровозводимый каркас
Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса из стальных холодногнутых профилей.
Каркасы зданий поставляются на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями.
Технология СТИЛТАУН позволяет параллельно вести процессы монтажа каркаса, прокладки по каркасу инженерных сетей здания и заливки пенобетона, чтобы обеспечить высокий темп стройки.
2
Стеновые панели
Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.
3
Кровельные панели
- Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
- Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
- Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
- Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.
4
Балки перекрытий
Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).
Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».
5
Пенобетонная наружная стена с навесным фасадом
Качество тепловой защиты металлокаркасных домов СТИЛТАУН® с пенобетоном подтверждено натурными тепловизионными испытаниями на построенном объекте. Показано, что сопротивление теплопередаче пенобетонных наружных стен в 2 раза выше, а потери тепла – в 3 раза ниже нормативов СНиП.
Отчет о тепловизионных испытаниях
6
Пенобетонная наружная стена с кирпичной облицовкой
Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.
8
Пенобетонная внутренняя стена
Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.
10
Пенобетонное перекрытие
Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.
!
Высокий уровень префабрикации конструкций позволяет вести монтаж с большой скоростью, вдвое сократив срок возведения «коробки». Быстровозводимость и легкость (вес готового дома СТИЛТАУН® в 6-7 раз ниже, чем бетонного аналога) обеспечивают комплексную экономию строительных ресурсов: материалов, трудозатрат, энергозатрат, расходов на доставку и стройтехнику. Особенно эффективно использование системы СТИЛТАУН® при строительстве в удаленных и труднодоступных районах, сложных геологических и климатических зонах, а также в затесненных условиях с плотной существующей застройкой.
Конструкция здания СТЕРК®
Каркас СТЕРК® - рамно-связевая конструкция ферменного (при небольшой ширине - балочного) типа, выполненная из оцинкованных профилей толщиной до 3.5 мм и высотой до 380 мм. По заданию каркас административного здания может быть запроектирован с перекрытием (сплошным или частичным – антресоль), внутренними стенами, пристройками (входные группы, навесы и др.) и иными архитектурными и функциональными элементами. Возможно совмещение в одном здании производственной и офисной зон. Система СТЕРК® - это самый экономный способ строительства административно-бытового блока предприятия или коммерческого здания с целью сдачи в аренду офисных помещений под ключ.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!
-
!
Базовая конфигурация СТЕРК®
-
1
Ширина пролета
![img]()
-
2
Полезная высота
![img]()
-
3
Шаг рам
![img]()
-
4
Базы колонн
![img]()
-
5
Колонна
![img]()
-
6
Ферма
![img]()
-
7
Рядовая рама
![img]()
-
8
Связевой блок
![img]()
-
9
Гибкие связи
![img]()
-
10
Жесткие связи по покрытию
![img]()
-
11
Фахверк
![img]()
-
12
Кровельная прогонная система
![img]()
-
13
Стеновая прогонная система
![img]()
-
14
Каркасы проемов
![img]()
-
15
Ограждающие конструкции кровли
![img]()
-
16
Ограждающие конструкции стен
![img]()
!
Базовая конфигурация
Несущие конструкции: из стальных холодногнутых С-профилей
Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс)
Размеры профилей:
- по толщине стали: 1,2..3,5 мм;
- по высоте профиля: 100..380 мм.
Профили изготавливаются заводом «Андромета» по ТУ 1122-002-82866678-2013
ТУ 1122-002-82866678-2013«Профили холодногнутые из оцинкованной стали для строительства»
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
1
Ширина пролета
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
2
Полезная высота
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения)
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
3
Шаг рам
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.
При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
4
Базы колонн
- Сварные, из стали марки С255 по ГОСТ 27772
- Соединение с колоннами – на болтах нормальной прочности
- Крепление к фундаменту – на анкерных болтах
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
5
Колонна
Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
6
Ферма
- Бесфасонные узлы примыкания раскосов к поясам
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили
- Уклон – 25%
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
7
Рядовая рама
- Сопряжение колонн с фермой – шарнирное
- Сопряжение с фундаментом – жесткое
- Все соединения – на болтах нормальной прочности, сварка исключена
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
8
Связевой блок
Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
9
Гибкие связи
Инновация компании «Андромета» - гибкие связевые системы. Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.
Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
10
Жесткие связи по покрытию
В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
11
Фахверк
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
12
Кровельная прогонная система
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
13
Стеновая прогонная система
Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
14
Каркасы проемов
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.
15
Ограждающие конструкции кровли
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
16
Ограждающие конструкции стен
Конструктив наших зданий оставляет широкий простор для реализации различных отделочных решений и выбора ограждающих конструкций. Для офиса, лица фирмы, важен привлекательный внешний вид здания и достойная внутренняя отделка. Для придания эффектного и узнаваемого облика Вашему офису, вместо типовых решений, Вы можете использовать фасадные панели, различные виды сайдинга, витражи, светопрозрачные панели и любые другие легкие фасадные системы. Внутренняя отделка здания также может быть выполнена самыми разными материалами сообразно Вашему вкусу и бюджету.
