Типовой проект детского сада на 80 мест

Описание проекта детского сада на 80 мест

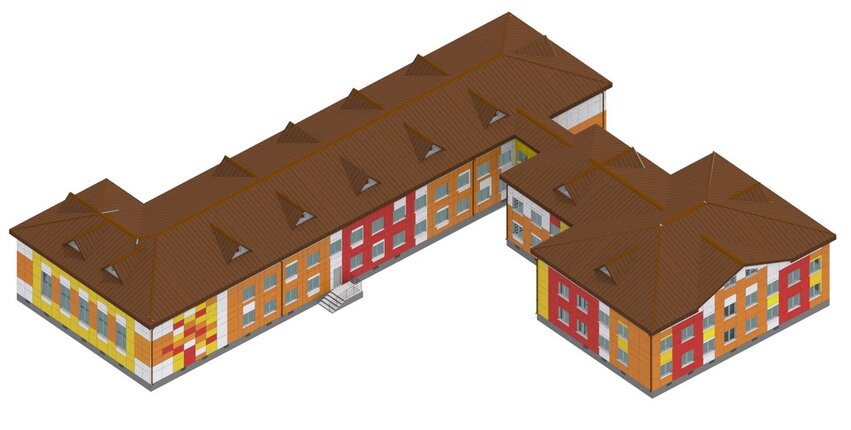

Типовой детский сад состоит из двух отдельных двухэтажных блоков, соединенных надземным переходом. Оба блока – трехполетные металлокаркасные здания с многоскатными кровлями. Здания имеют одинаковую высоту, отличаясь размерами в плане и внутренней компоновкой помещений.

В здании запроектировано 8 групповых ячеек для детей разных возрастных групп: ясельная (от 1 года до 3 лет) - 2 группы по 10 детей, младшая (от 3 до 4 лет) – 2 группы по 10 детей, средняя (от 4 до 5 лет) - 2 группы по 10 детей, старшая (от 5 до 6 лет) - 1 группа на 10 детей, подготовительная (от 6 до 7 лет) - 1 группа на 10 детей.

Детский сад оборудован спортзалом, помещениями кружков и секций, медицинскими пунктами, пищеблоком.

Комбинированный каркас здания детсада решен в виде ряда трехпролетных рам, состоящих из прокатных колонн и балок постоянного сечения. Рядовые и связевые рамы состоят из колонн постоянного сечения, балок перекрытия и ферм покрытия с параллельными поясами. Торцевые рамы состоят из стоек и балок постоянного сечения. Основанием перекрытий (цокольного, междуэтажного и чердачного) являются профилированные листы, выполняющие роль горизонтального жесткого диска.

Межэтажное перекрытие состоит из насыпного пола с керамзитной засыпкой, уложенного по профлисту и обшитого двумя слоями плитного материала ГВЛВ, минераловатного утеплителя толщиной 250 мм, заполняющего межбалочное пространство, обшивки из ГКЛВ по нижним поясам балок и дополнительного слоя минераловатного утеплителя общей толщиной 50 мм по обрешетке из дистанционного профиля, обеспечивающего огнезащиту несущих конструкций перекрытия. Потолок нижнего этажа подшивается двумя слоями ГКЛВ.

Цокольное перекрытие дополнительно утеплено экструдированным полистиролом.

Теплоизоляционный контур замкнут в уровне чердачного перекрытия. Его состав отличается от межэтажного наличием пароизоляционного барьера между слоями потолочной подшивки и материалом пола - по профлисту уложен слой минераловатной теплоизоляции толщиной 100 мм и устроены ходовые мостики из дерева.

Кровля - холодная, сложной конфигурации с несущей системой, состоящей из ферм, стоек чердака и прогонов. Покрытие кровли – металлочерепица по обрешетке из металлического профиля. Под обрешеткой предусмотрена прокладка гидроизоляционной пленки.

Теплоизоляция наружных каркасно-обшивных стен предусмотрена  минераловатным плитами общей толщиной 250мм, с обшивками из листового материала ЦСП с внешней и ГКЛВ – с внутренней стороны по каркасу из холодногнутых С-профилей и обрешетке из шляпного профи. По внутренней обшивке запроектирована пароизоляция, по наружным поверхностям панелей – ветрозащита. Снаружи стены обшиваются фиброцементными фасадными панелями по обрешеткам из шляпного профиля, изнутри - окрашиваются.

Внутренние стены - из профилей ЛСТК с заполнением минераловатной теплоизоляцией и облицовкой двумя слоями листами ГКЛВ  с последующей окраской.

Типовой проект детского сада рассчитан на строительство в суровых климатических условиях Российского севера. В этих регионах преимущества быстровозводимых зданий из легких металлоконструкций – скорость возведения, удобство доставки, низкие нагрузки на фундамент – имеют решающее значение. Они позволяют сэкономить до 60% бюджета на строительство детсада при условии эффективных проектных решений, основанных на принципе гибридизации – сочетания сварных  металлоконструкций и профилей ЛСТК.  Опыт компании «Андромета» в проектировании и поставке металлоконструкций для строительства жилья и инфраструктурных объектов в приполярной зоне позволяет нам создавать и предлагать оптимальные проектные решения.
